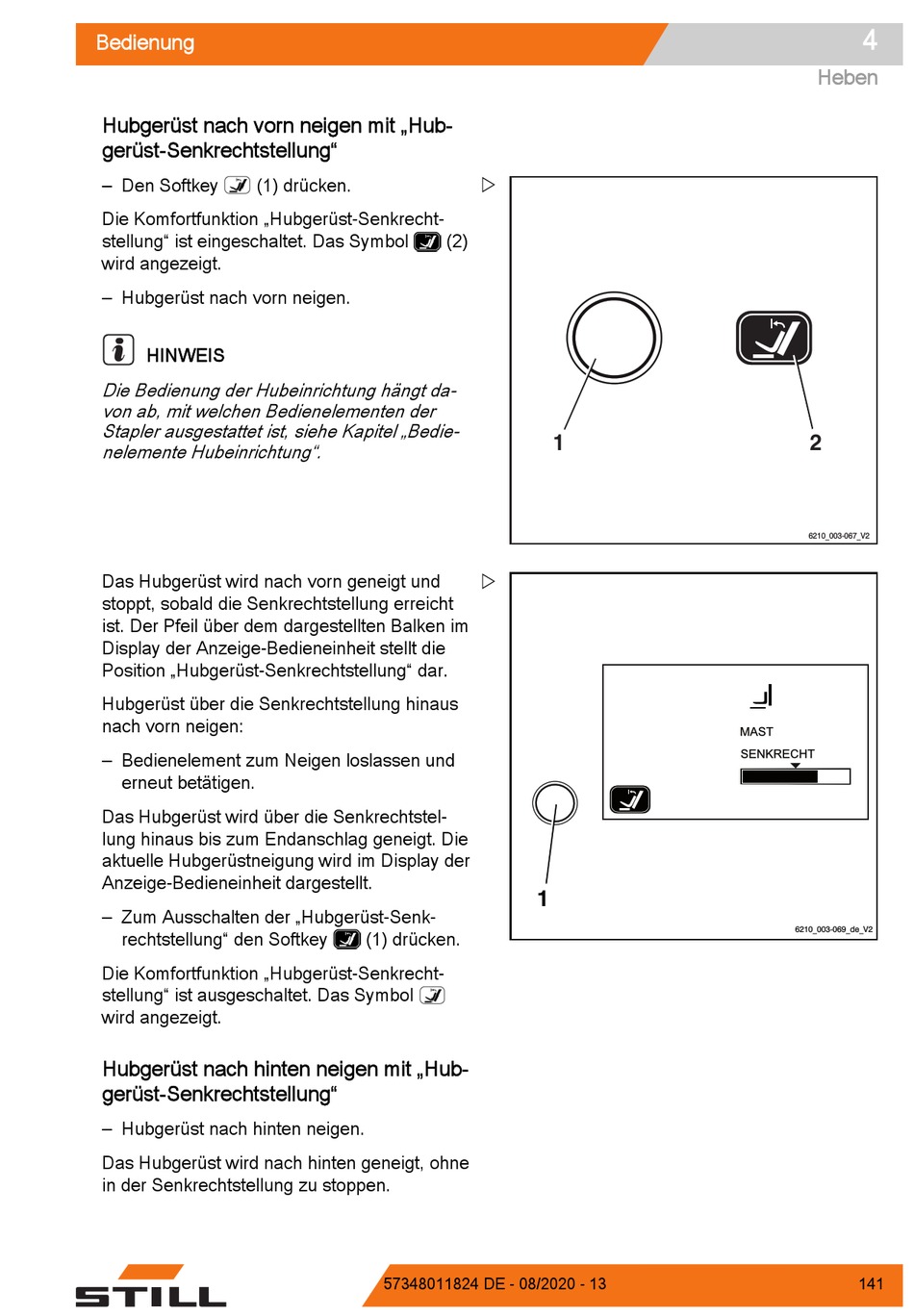

Still RX70-40 Originalbetriebsanleitung Seite 153

Bedienung
Hubgerüst nach vorn neigen mit „Hub-
gerüst-Senkrechtstellung"
– Den Softkey (1) drücken.
Die Komfortfunktion „Hubgerüst-Senkrecht-
stellung" ist eingeschaltet. Das Symbol
wird angezeigt.
– Hubgerüst nach vorn neigen.
HINWEIS
Die Bedienung der Hubeinrichtung hängt da-
von ab, mit welchen Bedienelementen der
Stapler ausgestattet ist, siehe Kapitel „Bedie-
nelemente Hubeinrichtung".
Das Hubgerüst wird nach vorn geneigt und
stoppt, sobald die Senkrechtstellung erreicht
ist. Der Pfeil über dem dargestellten Balken im
Display der Anzeige-Bedieneinheit stellt die
Position „Hubgerüst-Senkrechtstellung" dar.
Hubgerüst über die Senkrechtstellung hinaus
nach vorn neigen:
– Bedienelement zum Neigen loslassen und
erneut betätigen.
Das Hubgerüst wird über die Senkrechtstel-
lung hinaus bis zum Endanschlag geneigt. Die
aktuelle Hubgerüstneigung wird im Display der
Anzeige-Bedieneinheit dargestellt.
– Zum Ausschalten der „Hubgerüst-Senk-
rechtstellung" den Softkey
Die Komfortfunktion „Hubgerüst-Senkrecht-
stellung" ist ausgeschaltet. Das Symbol
wird angezeigt.
Hubgerüst nach hinten neigen mit „Hub-
gerüst-Senkrechtstellung"
– Hubgerüst nach hinten neigen.
Das Hubgerüst wird nach hinten geneigt, ohne
in der Senkrechtstellung zu stoppen.

(2)

1
(1) drücken.
57348011824 DE - 08/2020 - 13
1
4
Heben
2
6210_003-067_V2
6210_003-069_de_V2
141
