Anbaugeräte

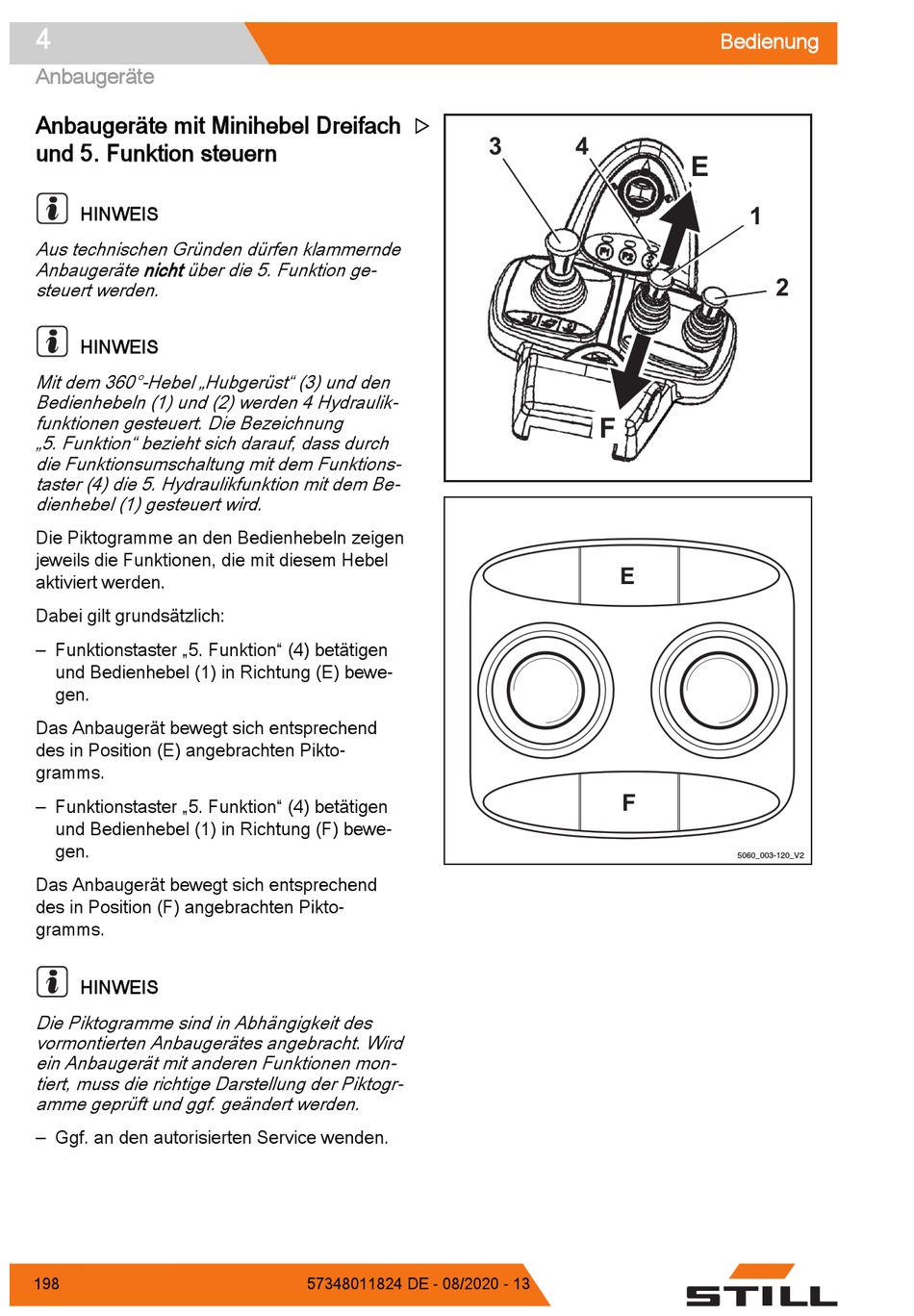

Anbaugeräte mit Minihebel Dreifach
und 5. Funktion steuern
HINWEIS
Aus technischen Gründen dürfen klammernde
Anbaugeräte nicht über die 5. Funktion ge-
steuert werden.
HINWEIS
Mit dem 360°-Hebel „Hubgerüst" (3) und den
Bedienhebeln (1) und (2) werden 4 Hydraulik-
funktionen gesteuert. Die Bezeichnung
„5. Funktion" bezieht sich darauf, dass durch
die Funktionsumschaltung mit dem Funktions-
taster (4) die 5. Hydraulikfunktion mit dem Be-
dienhebel (1) gesteuert wird.
Die Piktogramme an den Bedienhebeln zeigen
jeweils die Funktionen, die mit diesem Hebel
aktiviert werden.
Dabei gilt grundsätzlich:
– Funktionstaster „5. Funktion" (4) betätigen
und Bedienhebel (1) in Richtung (E) bewe-
gen.
Das Anbaugerät bewegt sich entsprechend
des in Position (E) angebrachten Pikto-
gramms.
– Funktionstaster „5. Funktion" (4) betätigen
und Bedienhebel (1) in Richtung (F) bewe-
gen.
Das Anbaugerät bewegt sich entsprechend
des in Position (F) angebrachten Pikto-
gramms.
HINWEIS
Die Piktogramme sind in Abhängigkeit des
vormontierten Anbaugerätes angebracht. Wird
ein Anbaugerät mit anderen Funktionen mon-
tiert, muss die richtige Darstellung der Piktogr-
amme geprüft und ggf. geändert werden.
– Ggf. an den autorisierten Service wenden.
