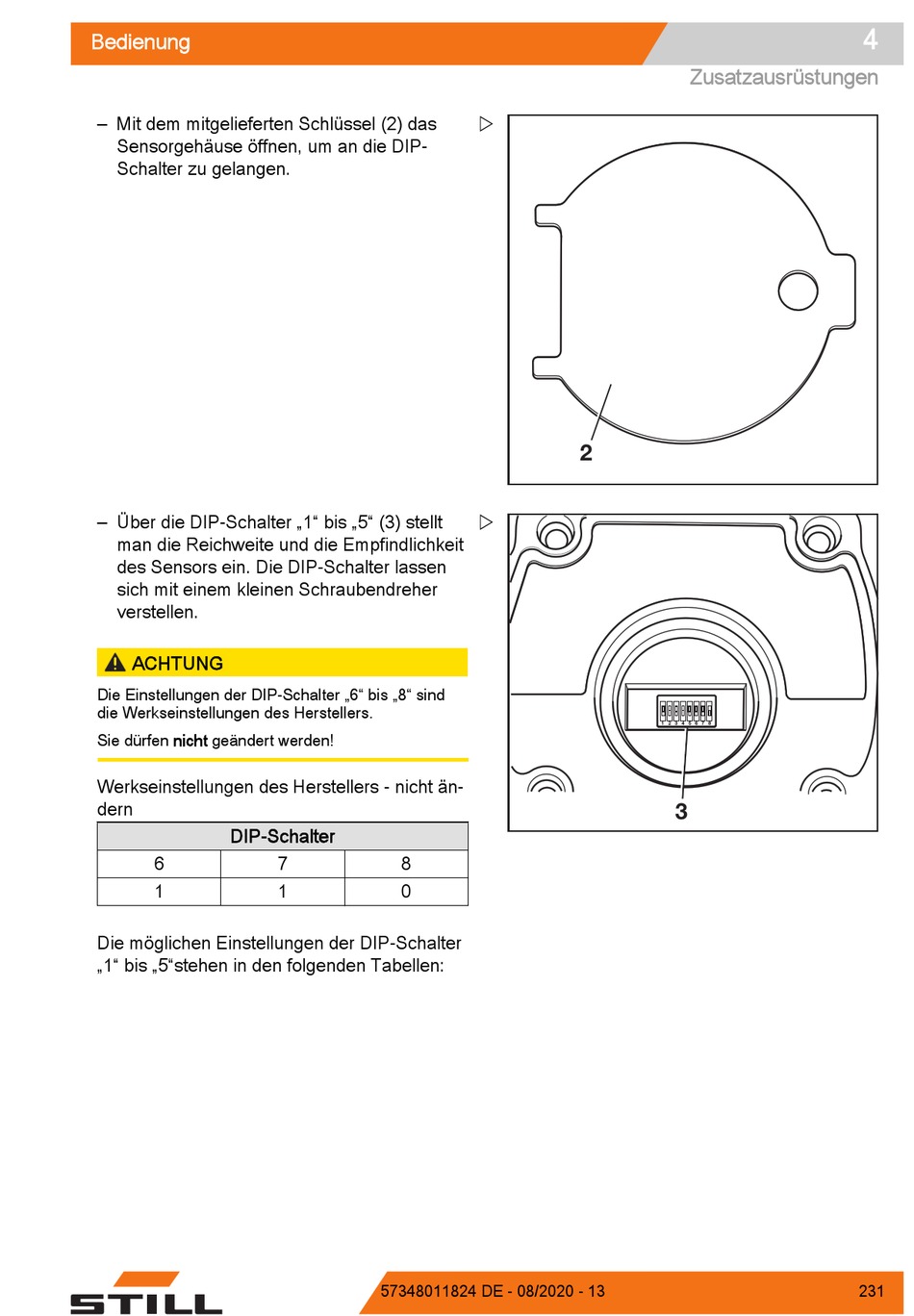

Still RX70-40 Originalbetriebsanleitung Seite 243

Bedienung
– Mit dem mitgelieferten Schlüssel (2) das
Sensorgehäuse öffnen, um an die DIP-
Schalter zu gelangen.
– Über die DIP-Schalter „1" bis „5" (3) stellt
man die Reichweite und die Empfindlichkeit
des Sensors ein. Die DIP-Schalter lassen
sich mit einem kleinen Schraubendreher
verstellen.
ACHTUNG
Die Einstellungen der DIP-Schalter „6" bis „8" sind
die Werkseinstellungen des Herstellers.
Sie dürfen nicht geändert werden!
Werkseinstellungen des Herstellers - nicht än-
dern
DIP-Schalter
6
1
Die möglichen Einstellungen der DIP-Schalter
„1" bis „5"stehen in den folgenden Tabellen:
7 8
1 0
57348011824 DE - 08/2020 - 13

2

Zusatzausrüstungen
1 2 3 4 5 6 7 8
3
4
231
