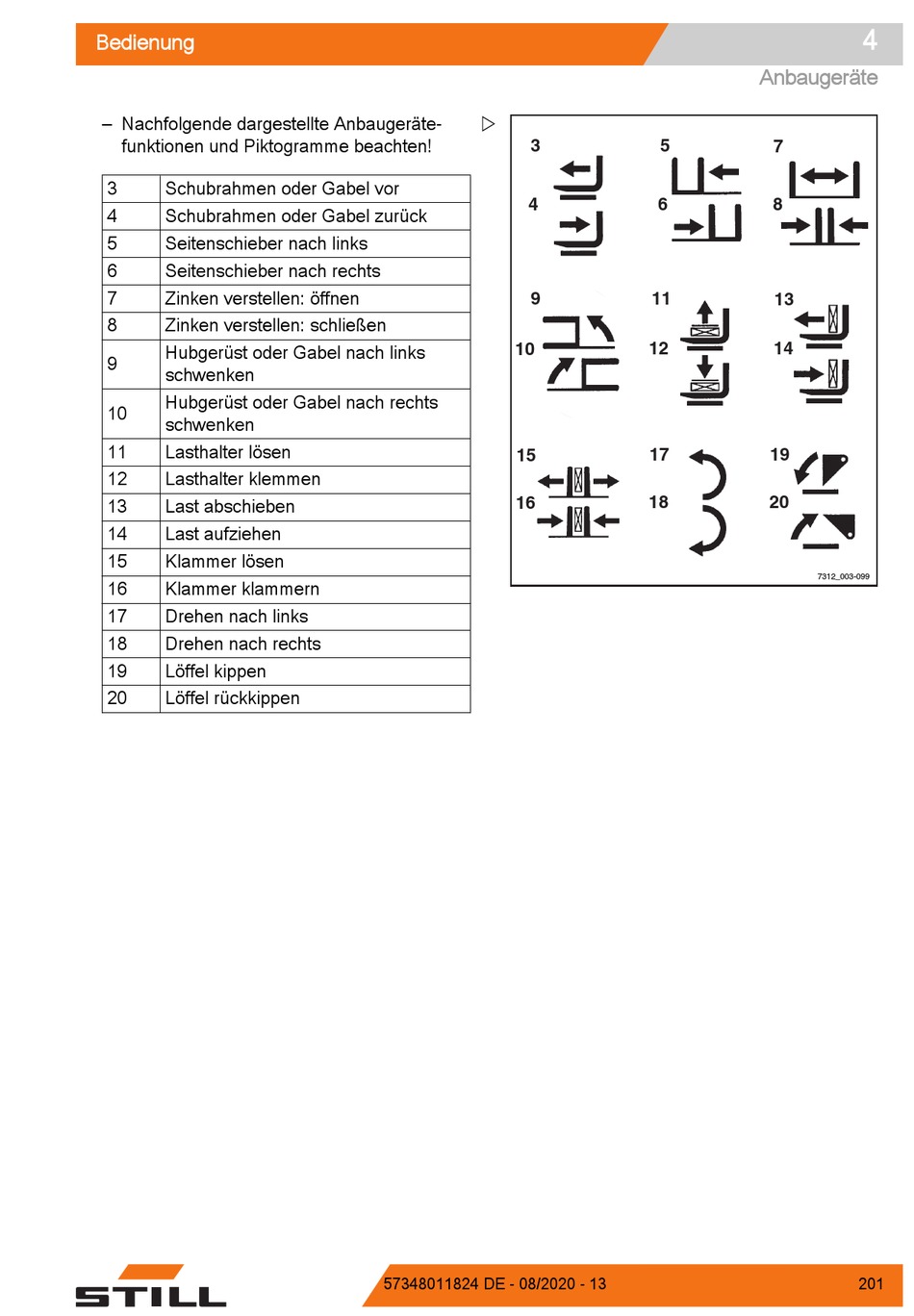

Still RX70-40 Originalbetriebsanleitung Seite 213

Bedienung
– Nachfolgende dargestellte Anbaugeräte-
funktionen und Piktogramme beachten!
3 Schubrahmen oder Gabel vor
4 Schubrahmen oder Gabel zurück
5 Seitenschieber nach links
6 Seitenschieber nach rechts
7 Zinken verstellen: öffnen
8 Zinken verstellen: schließen
Hubgerüst oder Gabel nach links
9
schwenken
Hubgerüst oder Gabel nach rechts
10
schwenken
11 Lasthalter lösen
12 Lasthalter klemmen
13 Last abschieben
14 Last aufziehen
15 Klammer lösen
16 Klammer klammern
17 Drehen nach links
18 Drehen nach rechts
19 Löffel kippen
20 Löffel rückkippen

3
4
9
10
15
16
57348011824 DE - 08/2020 - 13
Anbaugeräte
5
7
6 8
11
13
12 14
17 19
18 20
7312_003-099
4
201
