4
Anbaugeräte

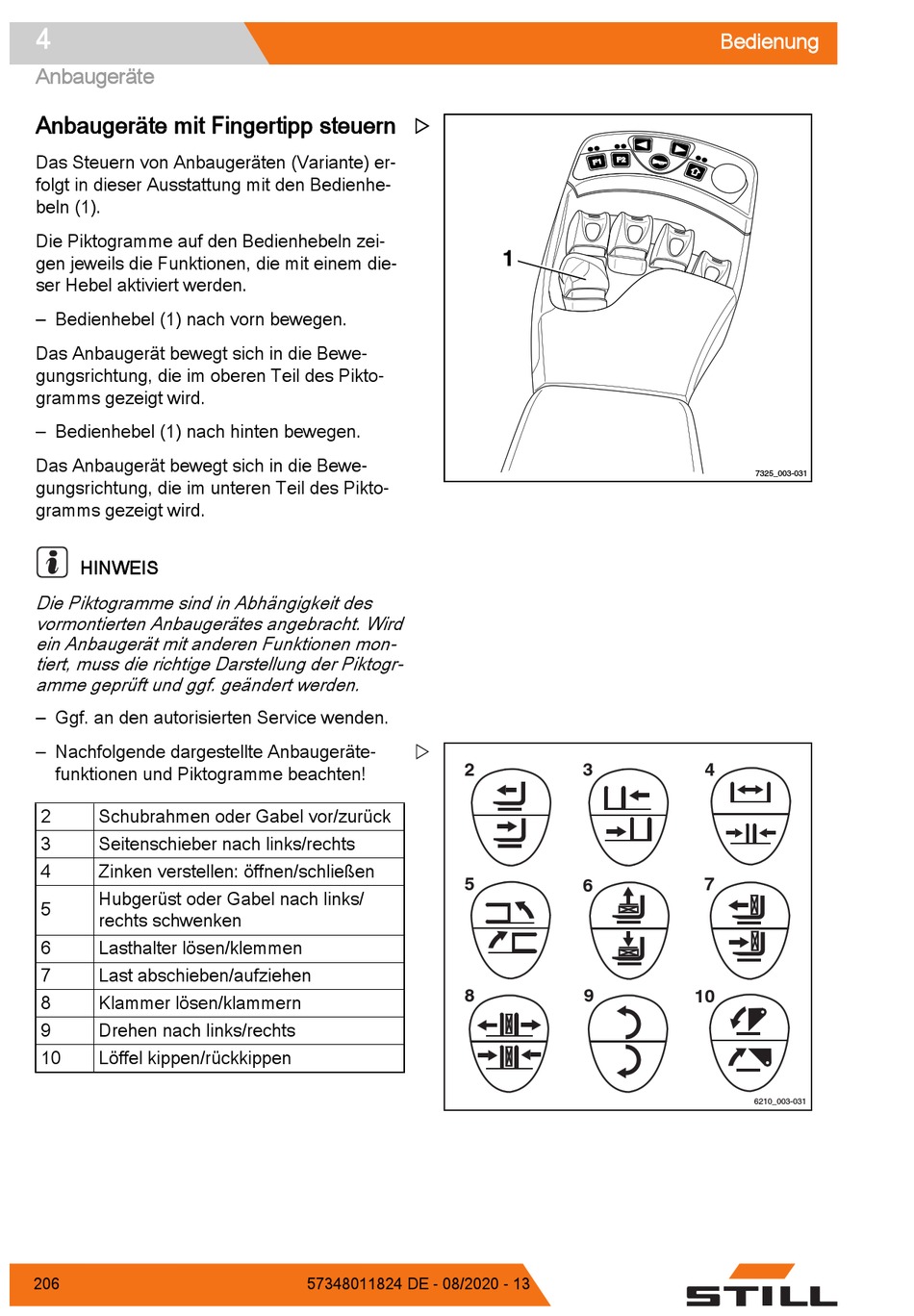

Anbaugeräte mit Fingertipp steuern
Das Steuern von Anbaugeräten (Variante) er-
folgt in dieser Ausstattung mit den Bedienhe-
beln (1).
Die Piktogramme auf den Bedienhebeln zei-
gen jeweils die Funktionen, die mit einem die-
ser Hebel aktiviert werden.
– Bedienhebel (1) nach vorn bewegen.
Das Anbaugerät bewegt sich in die Bewe-
gungsrichtung, die im oberen Teil des Pikto-
gramms gezeigt wird.
– Bedienhebel (1) nach hinten bewegen.
Das Anbaugerät bewegt sich in die Bewe-
gungsrichtung, die im unteren Teil des Pikto-
gramms gezeigt wird.
HINWEIS
Die Piktogramme sind in Abhängigkeit des
vormontierten Anbaugerätes angebracht. Wird
ein Anbaugerät mit anderen Funktionen mon-
tiert, muss die richtige Darstellung der Piktogr-
amme geprüft und ggf. geändert werden.
– Ggf. an den autorisierten Service wenden.
– Nachfolgende dargestellte Anbaugeräte-
funktionen und Piktogramme beachten!
2 Schubrahmen oder Gabel vor/zurück
3 Seitenschieber nach links/rechts
4 Zinken verstellen: öffnen/schließen
Hubgerüst oder Gabel nach links/
5
rechts schwenken
6 Lasthalter lösen/klemmen
7 Last abschieben/aufziehen
8 Klammer lösen/klammern
9 Drehen nach links/rechts
10 Löffel kippen/rückkippen
206


2
5
8
57348011824 DE - 08/2020 - 13
1
3
6
9
Bedienung
7325_003-031
4
7
10
6210_003-031
