Wartung

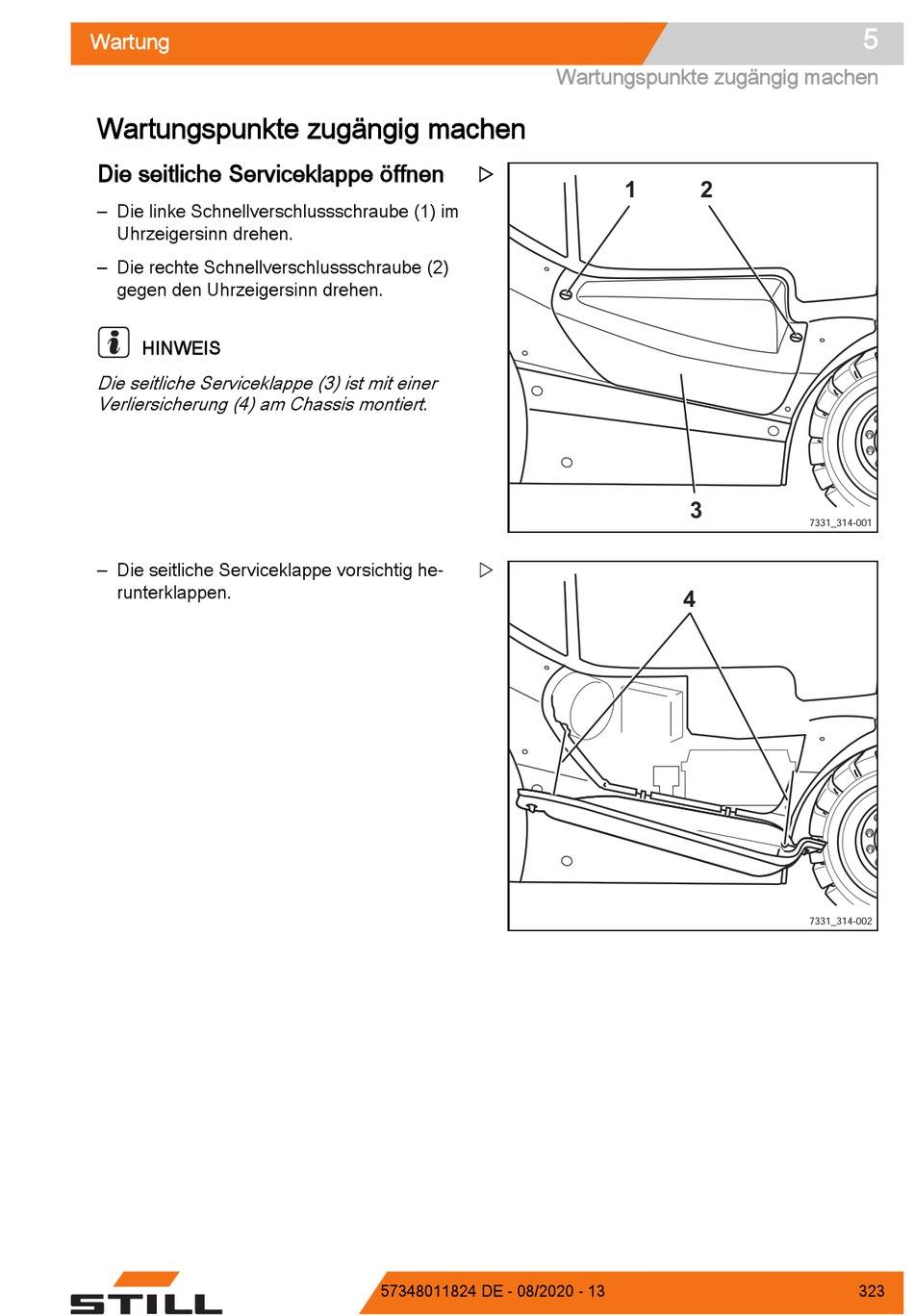

Wartungspunkte zugängig machen
Die seitliche Serviceklappe öffnen
– Die linke Schnellverschlussschraube (1) im
Uhrzeigersinn drehen.
– Die rechte Schnellverschlussschraube (2)
gegen den Uhrzeigersinn drehen.
HINWEIS
Die seitliche Serviceklappe (3) ist mit einer
Verliersicherung (4) am Chassis montiert.
– Die seitliche Serviceklappe vorsichtig he-
runterklappen.


57348011824 DE - 08/2020 - 13
Wartungspunkte zugängig machen
1 2
3
4
5
7331_314-001
7331_314-002
323
