5
Einsatzbereitschaft erhalten
Ein Sensor im Kraftstofffilter überwacht den
Wasserstand im Filter. Wenn der Wasser-
stand über einen bestimmten Pegel steigt, er-
scheint die Meldung „KRAFTSTOFFFILTER"
in der Anzeige-Bedieneinheit. Das bedeutet,
dass das im Kraftstofffilter angesammelte
Wasser abgelassen werden muss. Dabei wie
folgt vorgehen:

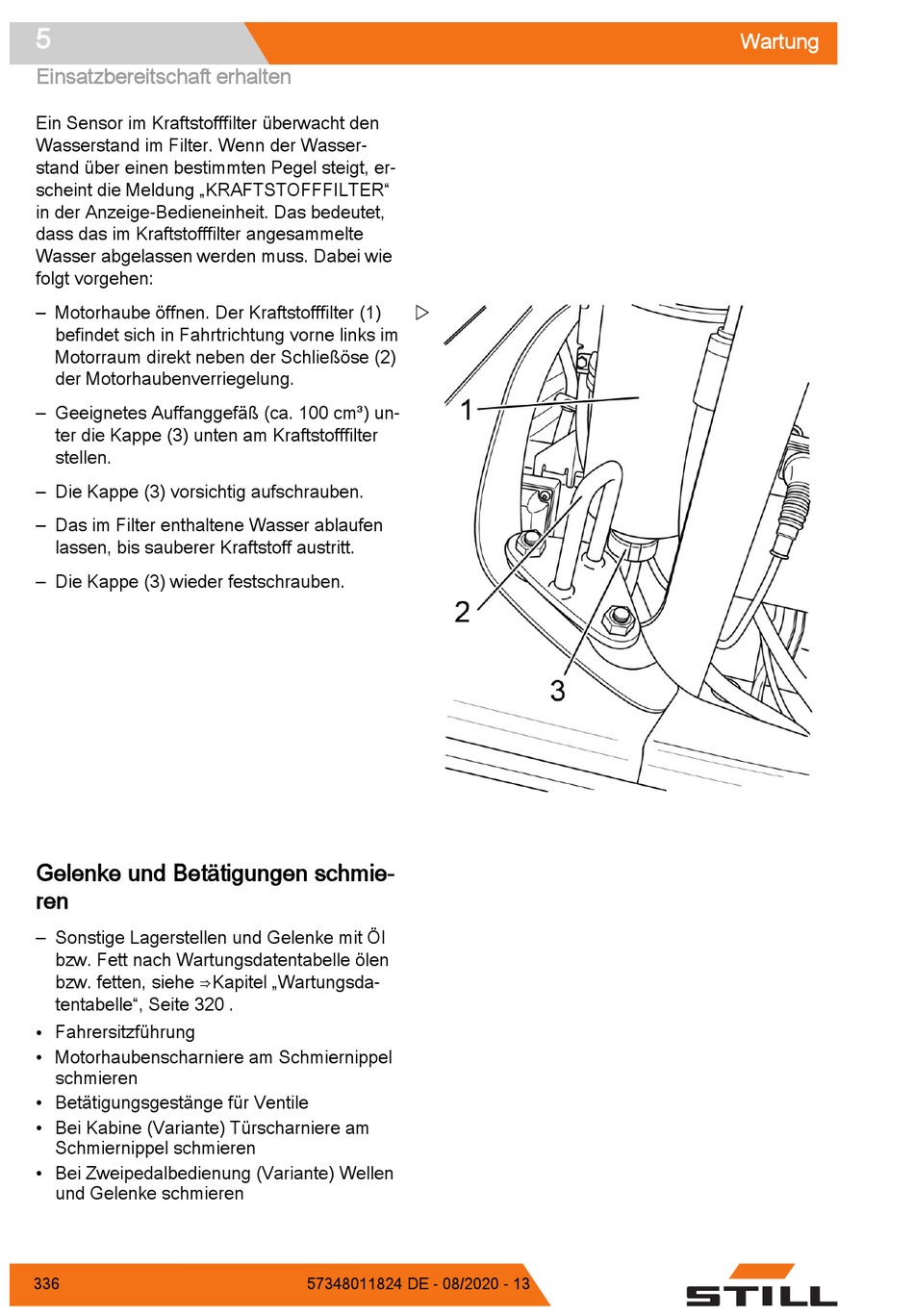

– Motorhaube öffnen. Der Kraftstofffilter (1)
befindet sich in Fahrtrichtung vorne links im
Motorraum direkt neben der Schließöse (2)
der Motorhaubenverriegelung.
– Geeignetes Auffanggefäß (ca. 100 cm³) un-
ter die Kappe (3) unten am Kraftstofffilter
stellen.
– Die Kappe (3) vorsichtig aufschrauben.
– Das im Filter enthaltene Wasser ablaufen
lassen, bis sauberer Kraftstoff austritt.
– Die Kappe (3) wieder festschrauben.
Gelenke und Betätigungen schmie-
ren
– Sonstige Lagerstellen und Gelenke mit Öl
bzw. Fett nach Wartungsdatentabelle ölen
bzw. fetten, siehe
⇒
tentabelle", Seite 320 .
Fahrersitzführung
●
Motorhaubenscharniere am Schmiernippel
●
schmieren
Betätigungsgestänge für Ventile
●
Bei Kabine (Variante) Türscharniere am
●
Schmiernippel schmieren
Bei Zweipedalbedienung (Variante) Wellen
●
und Gelenke schmieren
336
K apitel „Wartungsda-
57348011824 DE - 08/2020 - 13

Wartung
