Bedienung
VORSICHT
Gefahr der Bauteilbeschädigung durch Verkanten
der Deichsel in der Anhängekupplung!
Die Deichsel soll beim Schleppen möglichst waage-
recht stehen. Dadurch ist ein ausreichender
Schwenkbereich nach oben und unten gewährleistet.
Der autorisierte Service kann ggf. die Montagehöhe
der Anhängekupplung an die Deichselhöhe anpas-
sen.
– Auf waagerechte Ausrichtung der Deichsel ach-
ten.
– Zur Änderung der Kupplungshöhe an den autori-
sierten Service wenden.

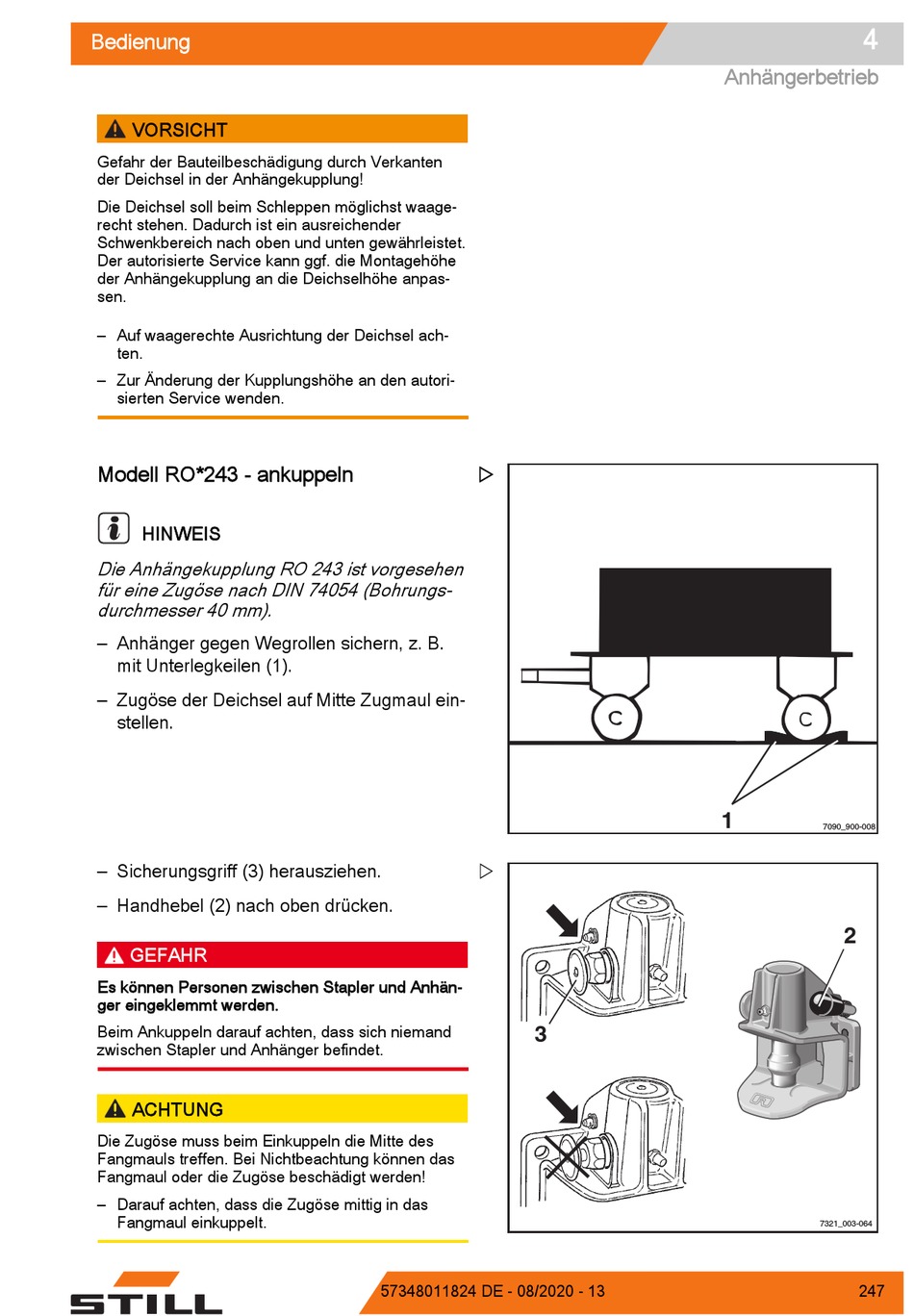

Modell RO*243 - ankuppeln
HINWEIS
Die Anhängekupplung RO 243 ist vorgesehen
für eine Zugöse nach DIN 74054 (Bohrungs-
durchmesser 40 mm).
– Anhänger gegen Wegrollen sichern, z. B.
mit Unterlegkeilen (1).
– Zugöse der Deichsel auf Mitte Zugmaul ein-
stellen.
– Sicherungsgriff (3) herausziehen.
– Handhebel (2) nach oben drücken.
GEFAHR
Es können Personen zwischen Stapler und Anhän-
ger eingeklemmt werden.
Beim Ankuppeln darauf achten, dass sich niemand
zwischen Stapler und Anhänger befindet.
ACHTUNG
Die Zugöse muss beim Einkuppeln die Mitte des
Fangmauls treffen. Bei Nichtbeachtung können das
Fangmaul oder die Zugöse beschädigt werden!
– Darauf achten, dass die Zugöse mittig in das
Fangmaul einkuppelt.


3
57348011824 DE - 08/2020 - 13
4
Anhängerbetrieb
1
7090_900-008
2
7321_003-064
247
