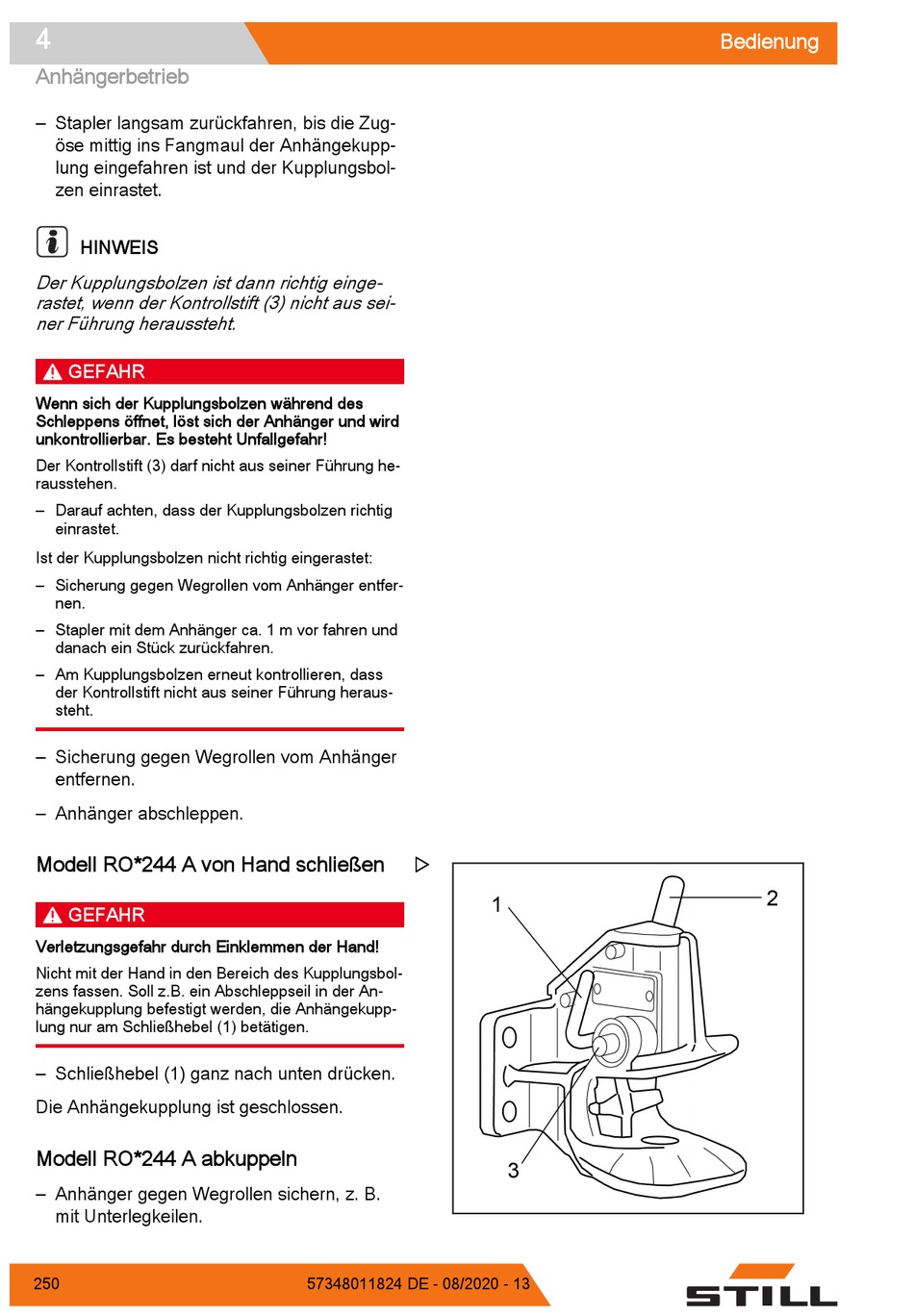

Still RX70-40 Originalbetriebsanleitung Seite 262

4
Anhängerbetrieb
– Stapler langsam zurückfahren, bis die Zug-
öse mittig ins Fangmaul der Anhängekupp-
lung eingefahren ist und der Kupplungsbol-
zen einrastet.
HINWEIS
Der Kupplungsbolzen ist dann richtig einge-
rastet, wenn der Kontrollstift (3) nicht aus sei-
ner Führung heraussteht.
GEFAHR
Wenn sich der Kupplungsbolzen während des
Schleppens öffnet, löst sich der Anhänger und wird
unkontrollierbar. Es besteht Unfallgefahr!
Der Kontrollstift (3) darf nicht aus seiner Führung he-
rausstehen.
– Darauf achten, dass der Kupplungsbolzen richtig
einrastet.
Ist der Kupplungsbolzen nicht richtig eingerastet:
– Sicherung gegen Wegrollen vom Anhänger entfer-
nen.
– Stapler mit dem Anhänger ca. 1 m vor fahren und
danach ein Stück zurückfahren.
– Am Kupplungsbolzen erneut kontrollieren, dass
der Kontrollstift nicht aus seiner Führung heraus-
steht.
– Sicherung gegen Wegrollen vom Anhänger
entfernen.
– Anhänger abschleppen.
Modell RO*244 A von Hand schließen
GEFAHR
Verletzungsgefahr durch Einklemmen der Hand!
Nicht mit der Hand in den Bereich des Kupplungsbol-
zens fassen. Soll z.B. ein Abschleppseil in der An-
hängekupplung befestigt werden, die Anhängekupp-
lung nur am Schließhebel (1) betätigen.
– Schließhebel (1) ganz nach unten drücken.
Die Anhängekupplung ist geschlossen.
Modell RO*244 A abkuppeln
– Anhänger gegen Wegrollen sichern, z. B.
mit Unterlegkeilen.
250

57348011824 DE - 08/2020 - 13
Bedienung
