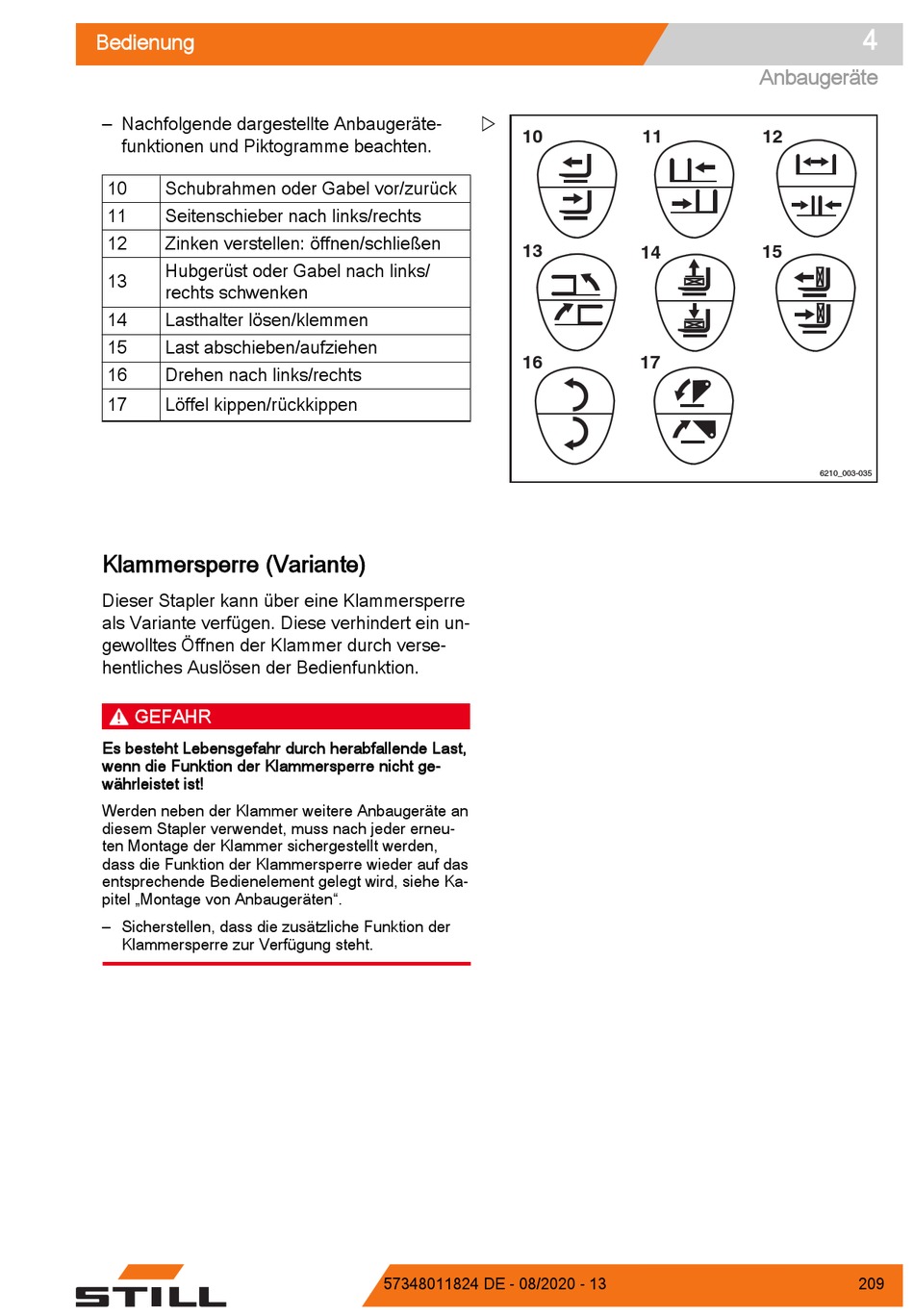

Klammersperre (Variante) - Still RX70-40 Originalbetriebsanleitung

Bedienung
– Nachfolgende dargestellte Anbaugeräte-
funktionen und Piktogramme beachten.
10 Schubrahmen oder Gabel vor/zurück
11 Seitenschieber nach links/rechts
12 Zinken verstellen: öffnen/schließen
Hubgerüst oder Gabel nach links/
13
rechts schwenken
14 Lasthalter lösen/klemmen
15 Last abschieben/aufziehen
16 Drehen nach links/rechts
17 Löffel kippen/rückkippen

Klammersperre (Variante)

Dieser Stapler kann über eine Klammersperre
als Variante verfügen. Diese verhindert ein un-
gewolltes Öffnen der Klammer durch verse-
hentliches Auslösen der Bedienfunktion.
GEFAHR
Es besteht Lebensgefahr durch herabfallende Last,
wenn die Funktion der Klammersperre nicht ge-
währleistet ist!
Werden neben der Klammer weitere Anbaugeräte an
diesem Stapler verwendet, muss nach jeder erneu-
ten Montage der Klammer sichergestellt werden,
dass die Funktion der Klammersperre wieder auf das
entsprechende Bedienelement gelegt wird, siehe Ka-
pitel „Montage von Anbaugeräten".
– Sicherstellen, dass die zusätzliche Funktion der
Klammersperre zur Verfügung steht.

10
13
16
57348011824 DE - 08/2020 - 13
Anbaugeräte
11 12
15
14
17
4
6210_003-035
209
