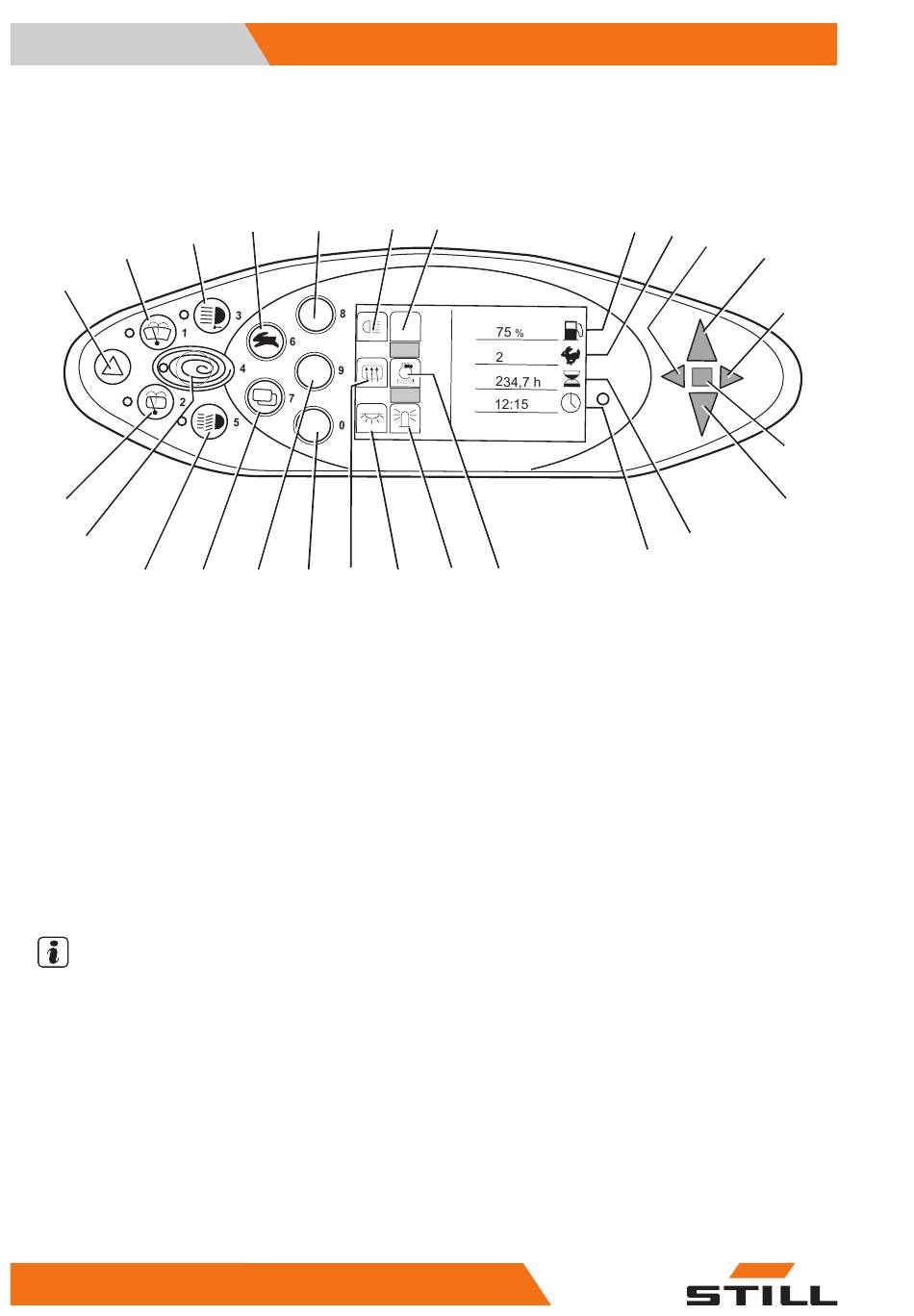

Bedien- und Anzeigeelemente

Bedien- und Anzeigeelemente

Anzeige-Bedieneinheit

3
2
1
26
25
23
24
1 Taste Warnblinkanlage
2 Taste Scheibenwischer vorn
3 Taste Arbeitsscheinwerfer
4 Taste Fahrprogrammwahl
5 Softkey Beleuchtung
6 Symbol Beleuchtung
7 Nicht belegt
8 Anzeige Kraftstoffstand (Prozent)
9 Anzeige Fahrprogramm (numerisch)
10 Blinkkontrollleuchte links
11 Anzeige Vorwärtsfahrt
12 Blinkkontrollleuchte rechts
13 Anzeige Störung
14 Anzeige Rückwärtsfahrt
HINWEIS
Die Softkeys (5, 21, 22) sowie die zugehöri-
gen Anzeigen (6, 7, 17, 18, 19, 20) sind ab-
hängig der vorhandenen Ausstattungsvarian-
ten belegt.
Die hier gezeigte Belegung ist ein Beispiel und
kann von der tatsächlich programmierten Be-
legung am Stapler abweichen. Softkeys kön-
nen mit Mehrfachfunktionen belegt sein, die
entsprechend der Menüführung abgerufen
werden. Weitere Informationen dazu siehe Ka-
pitel „Bedienung der Anzeige-Bedieneinheit".
54
5 6
4
22 20 19
21
57348011824 DE - 08/2020 - 13
7
17
18
15 Anzeige Betriebsstunden
16 Anzeige Uhrzeit (digital)
17 Anzeige Partikelfilter
18 Anzeige Rundumkennleuchte
19 Anzeige Innenbeleuchtung
20 Anzeige Heckscheibenheizung
21 Softkey Innbeleuchtung/Rundumkennleuch-
te
22 Softkey Heckscheibenheizung/Partikelfilter-
regeneration
23 Taste Menüwechsel
24 Taste Beleuchtung
25 Taste Blue-Q
26 Taste Heckscheibenwischer
