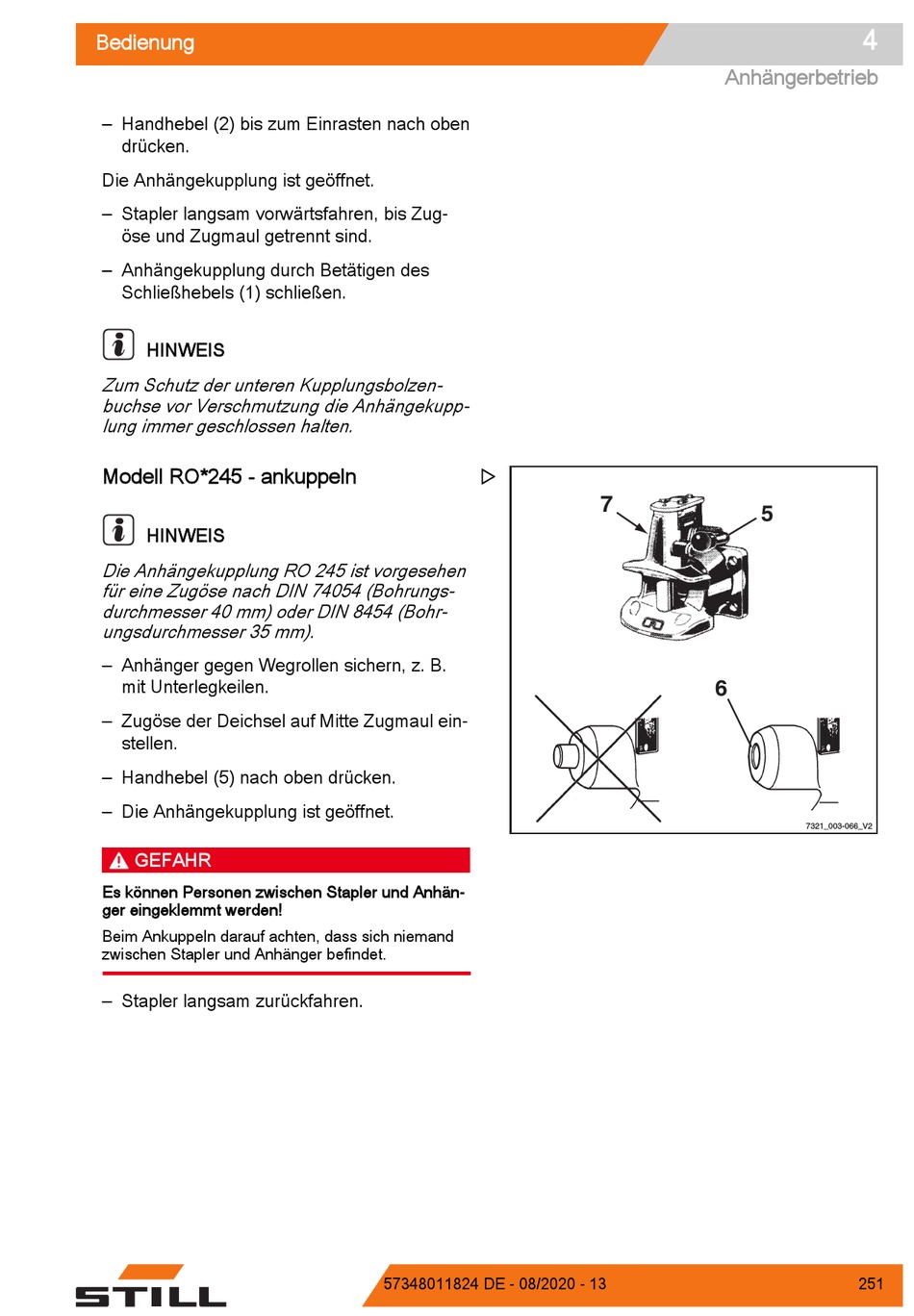

Still RX70-40 Originalbetriebsanleitung Seite 263

Bedienung
– Handhebel (2) bis zum Einrasten nach oben
drücken.
Die Anhängekupplung ist geöffnet.
– Stapler langsam vorwärtsfahren, bis Zug-
öse und Zugmaul getrennt sind.
– Anhängekupplung durch Betätigen des
Schließhebels (1) schließen.
HINWEIS
Zum Schutz der unteren Kupplungsbolzen-
buchse vor Verschmutzung die Anhängekupp-
lung immer geschlossen halten.
Modell RO*245 - ankuppeln
HINWEIS
Die Anhängekupplung RO 245 ist vorgesehen
für eine Zugöse nach DIN 74054 (Bohrungs-
durchmesser 40 mm) oder DIN 8454 (Bohr-
ungsdurchmesser 35 mm).
– Anhänger gegen Wegrollen sichern, z. B.
mit Unterlegkeilen.
– Zugöse der Deichsel auf Mitte Zugmaul ein-
stellen.
– Handhebel (5) nach oben drücken.
– Die Anhängekupplung ist geöffnet.
GEFAHR
Es können Personen zwischen Stapler und Anhän-
ger eingeklemmt werden!
Beim Ankuppeln darauf achten, dass sich niemand
zwischen Stapler und Anhänger befindet.
– Stapler langsam zurückfahren.

57348011824 DE - 08/2020 - 13
Anhängerbetrieb
7
5
6
4
7321_003-066_V2
251
