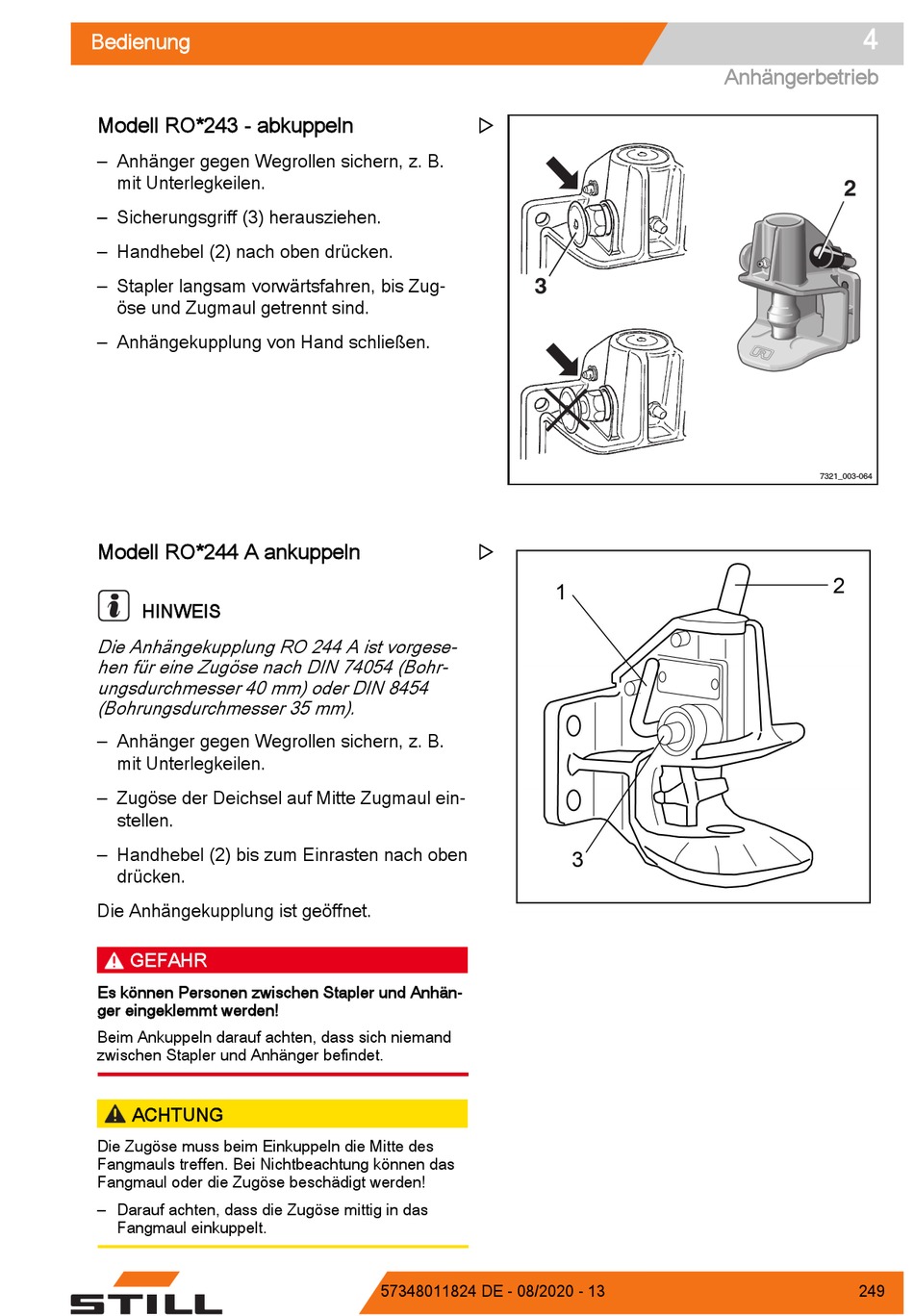

Still RX70-40 Originalbetriebsanleitung Seite 261

Bedienung
Modell RO*243 - abkuppeln
– Anhänger gegen Wegrollen sichern, z. B.
mit Unterlegkeilen.
– Sicherungsgriff (3) herausziehen.
– Handhebel (2) nach oben drücken.
– Stapler langsam vorwärtsfahren, bis Zug-
öse und Zugmaul getrennt sind.
– Anhängekupplung von Hand schließen.
Modell RO*244 A ankuppeln
HINWEIS
Die Anhängekupplung RO 244 A ist vorgese-
hen für eine Zugöse nach DIN 74054 (Bohr-
ungsdurchmesser 40 mm) oder DIN 8454
(Bohrungsdurchmesser 35 mm).
– Anhänger gegen Wegrollen sichern, z. B.
mit Unterlegkeilen.
– Zugöse der Deichsel auf Mitte Zugmaul ein-
stellen.
– Handhebel (2) bis zum Einrasten nach oben
drücken.
Die Anhängekupplung ist geöffnet.
GEFAHR
Es können Personen zwischen Stapler und Anhän-
ger eingeklemmt werden!
Beim Ankuppeln darauf achten, dass sich niemand
zwischen Stapler und Anhänger befindet.
ACHTUNG
Die Zugöse muss beim Einkuppeln die Mitte des
Fangmauls treffen. Bei Nichtbeachtung können das
Fangmaul oder die Zugöse beschädigt werden!
– Darauf achten, dass die Zugöse mittig in das
Fangmaul einkuppelt.

3

57348011824 DE - 08/2020 - 13
4
Anhängerbetrieb
2
7321_003-064
249
