Bedienung
Anbaugeräte mit Minihebel Dreifach
und 5. Funktion steuern
HINWEIS
Aus technischen Gründen dürfen klammernde
Anbaugeräte nicht über die 5. Funktion
gesteuert werden.
HINWEIS

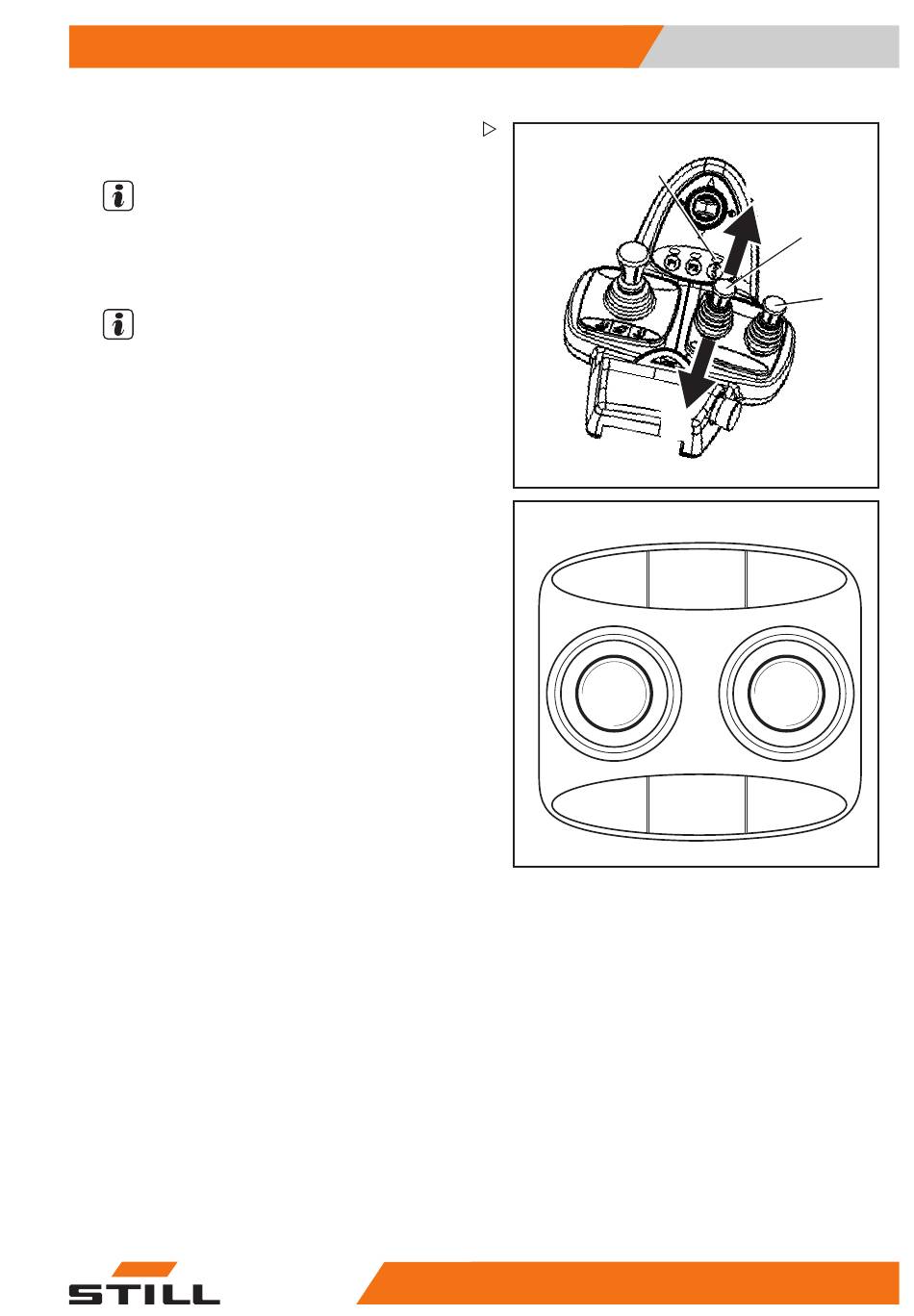

Mit dem 360°-Hebel „Hubgerüst" und den
Bedienhebeln (1) und (2) werden 4 Hydrau-
likfunktionen gesteuert. Die Bezeichnung
„5. Funktion" bezieht sich darauf, dass durch
die Funktionsumschaltung mit dem Funkti-
onstaster (3) die 5. Hydraulikfunktion mit dem
Bedienhebel (1) gesteuert wird.
Die Piktogramme an den Bedienhebeln
zeigen jeweils die Funktionen, die mit diesem
Hebel aktiviert werden.
Dabei gilt grundsätzlich:
– Funktionstaster „5. Funktion" (3) betätigen
und Bedienhebel (1) in Richtung (E) bewe-
gen.
Das Anbaugerät bewegt sich entsprechend
des in Position (E) angebrachten Pikto-
gramms.
– Funktionstaster „5. Funktion" (3) betätigen
und Bedienhebel (1) in Richtung (F) bewe-
gen.
Das Anbaugerät bewegt sich entsprechend
des in Position (F) angebrachten Pikto-
gramms.
55048011500 DE - 02/2018
Anbaugeräte
3
E
1
F
E
F
5060_003-120_V2
4
2
5060_003-121
203
