Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur

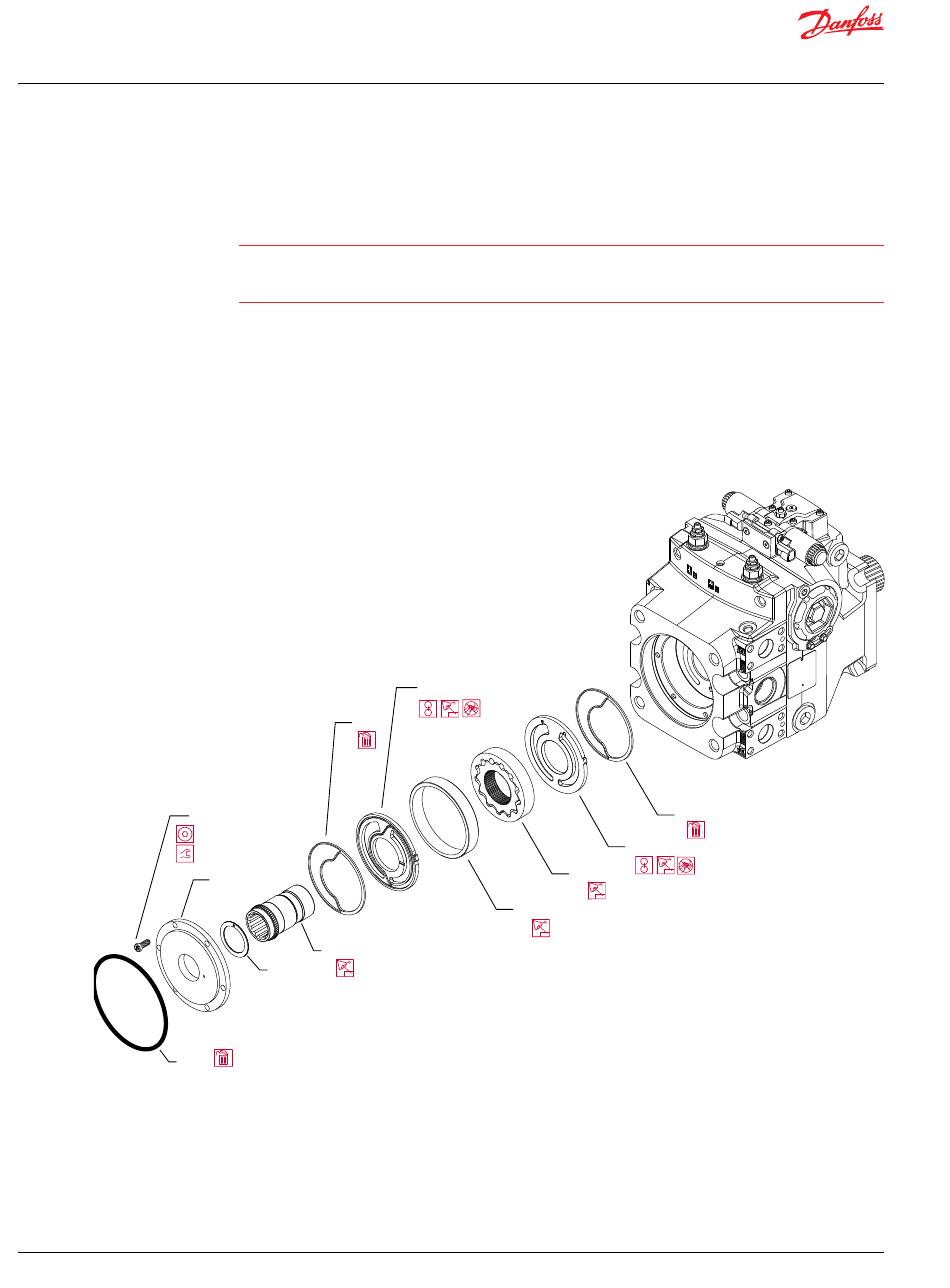

Reparatur der Füllpumpe
Reparatur der Füllpumpe
K450
6 mm
10 Nm [7 ft•lb]
K250
66 |
©
Danfoss | Januar 2021
7. Bauen Sie die Füllpumpenwelle (K200) aus.
8. Entfernen Sie den Gerotor der Füllpumpe (S100) und den Außenring (S150).
9. Überprüfen Sie das Ventil und die Druckausgleichsplatten sorgfältig auf Verschleiß, Kratzer oder
Lochfraß.
Kratzer an diesen Komponenten führen zu einem Verlust des Fülldrucks.
Wenn eine Komponente Anzeichen von Verschleiß, Kratzern oder Lochfraß aufweist, muss sie
ausgetauscht werden.
Wenn eine Zusatzpumpe angeschlossen ist, entfernen Sie die Zusatzpumpe, bevor Sie mit der Wartung
der Füllpumpe beginnen.
Positionieren Sie die Pumpe so, dass die vordere Welle nach unten zeigt. Befestigen Sie sie sicher an
einem geeigneten Montageständer.
S300
K550
K200
K500
1. Bauen Sie Zusatzpumpe und O-Ring (K250) aus und entsorgen Sie den O-Ring.
2. Nehmen Sie die Schrauben (K450) der Füllpumpenabdeckung und die Füllpumpenabdeckung (K550)
ab.
3. Entfernen Sie die Anlaufscheibe (K500).
Beachten Sie die Ausrichtung der Anlaufscheibe. Die beschichtete Seite zeigt zur
Füllpumpenkupplung (K200).
S200
S100
S150
S300
S250
P106 353E
AX152886482551de-000601
