H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
Reparatur des EDC-Reglers
©
Danfoss | Januar 2021

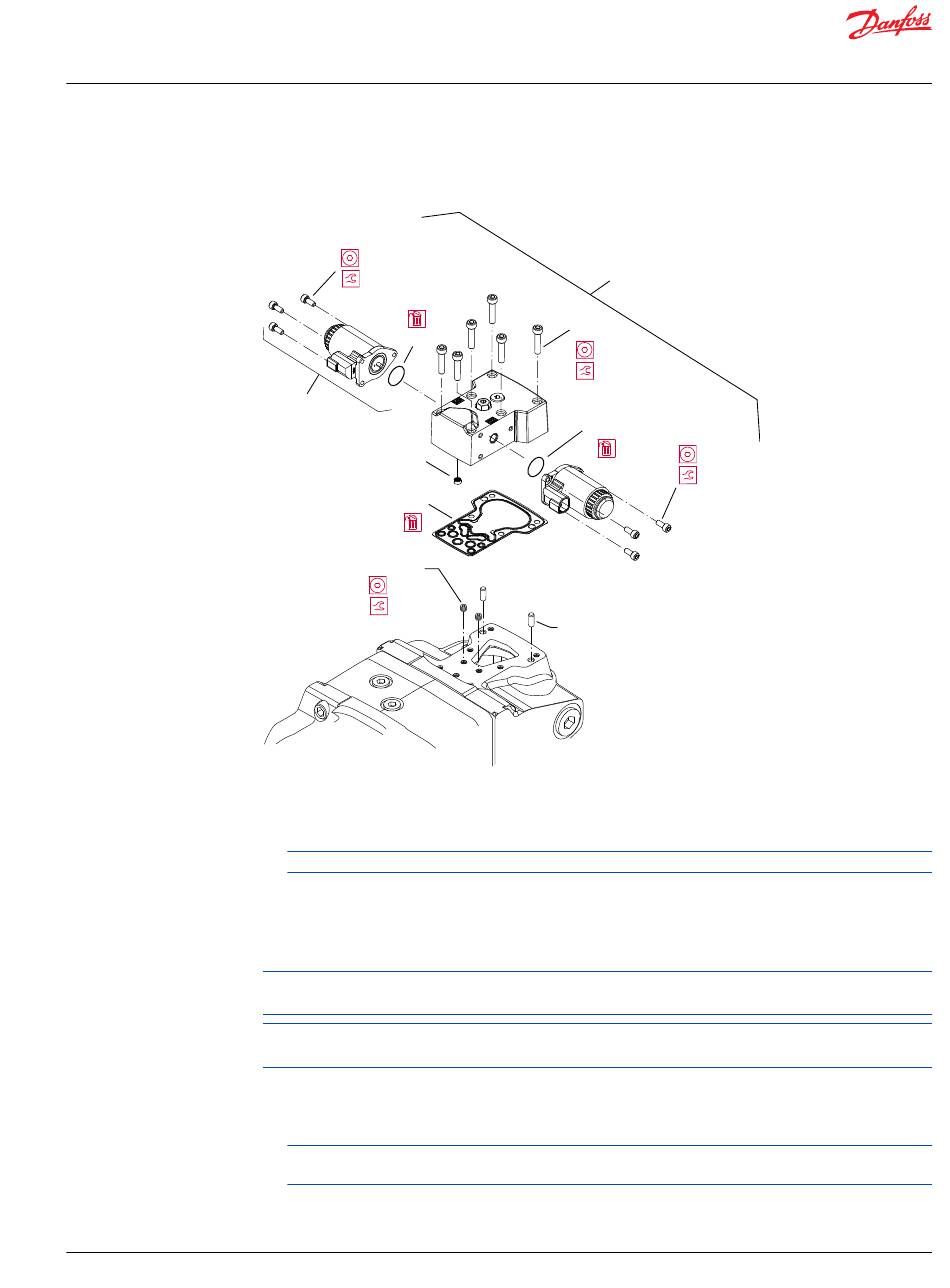

Ausbau/Einbau von Reglermodul und Magnet
D050 (3X)
4 mm
5 N•m [4 lbf•ft]
D025A
D025
D084
D150
F100 (2X)
3 mm
2.5 N•m
[1.8 lbf•ft]
1. Entfernen Sie die die sechs Kopfschrauben (D250) mit einem 5-mm-Innensechskantschlüssel.
2. Entfernen Sie Reglermodul und Dichtung (D150) und entsorgen Sie die Dichtung.
3. Entfernen Sie bei Bedarf die Düsen (F100) mit einem 3-mm-Innensechskantschlüssel.
Markieren und nummerieren Sie die Düsen für die erneute Installation.
4. Wenn das Sieb (D084) verstopft ist, entfernen Sie Sicherungsring (D098) und Sieb mit einem Haken.
5. Entfernen und entsorgen Sie das Sieb (D084).
Installation des EDC-Reglers
Untersuchen Sie die bearbeiteten Oberflächen an Regler und Pumpenoberseite. Wenn Sie Kerben oder
Kratzer feststellen, ersetzen Sie die Komponente.
Stellen Sie sicher, dass die Passstifte (D300) im Gehäuse eingesetzt werden, bevor der Regler installiert
wird.
1. Setzen Sie eine neue Dichtung (D150) ein.
2. Wenn Sie das Sieb (D084) entfernt haben, installieren Sie ein neues mit dem Maschengeflecht nach
außen.
Entfernen Sie den Stopfen oben am Regler, um sicherzustellen, dass der Rückführungsstift der
Schwenkscheibe bei der Installation des Reglers korrekt in der Mitte des Reglermoduls positioniert ist.
D1
D250
5 mm
13.5 N•m
[10 lbf•ft]
D025A
D050 (3X)
4 mm
5 N•m
[4 lbf•ft]
D300 (2X)
P106 052E
AX152886482551de-000601 | 49
