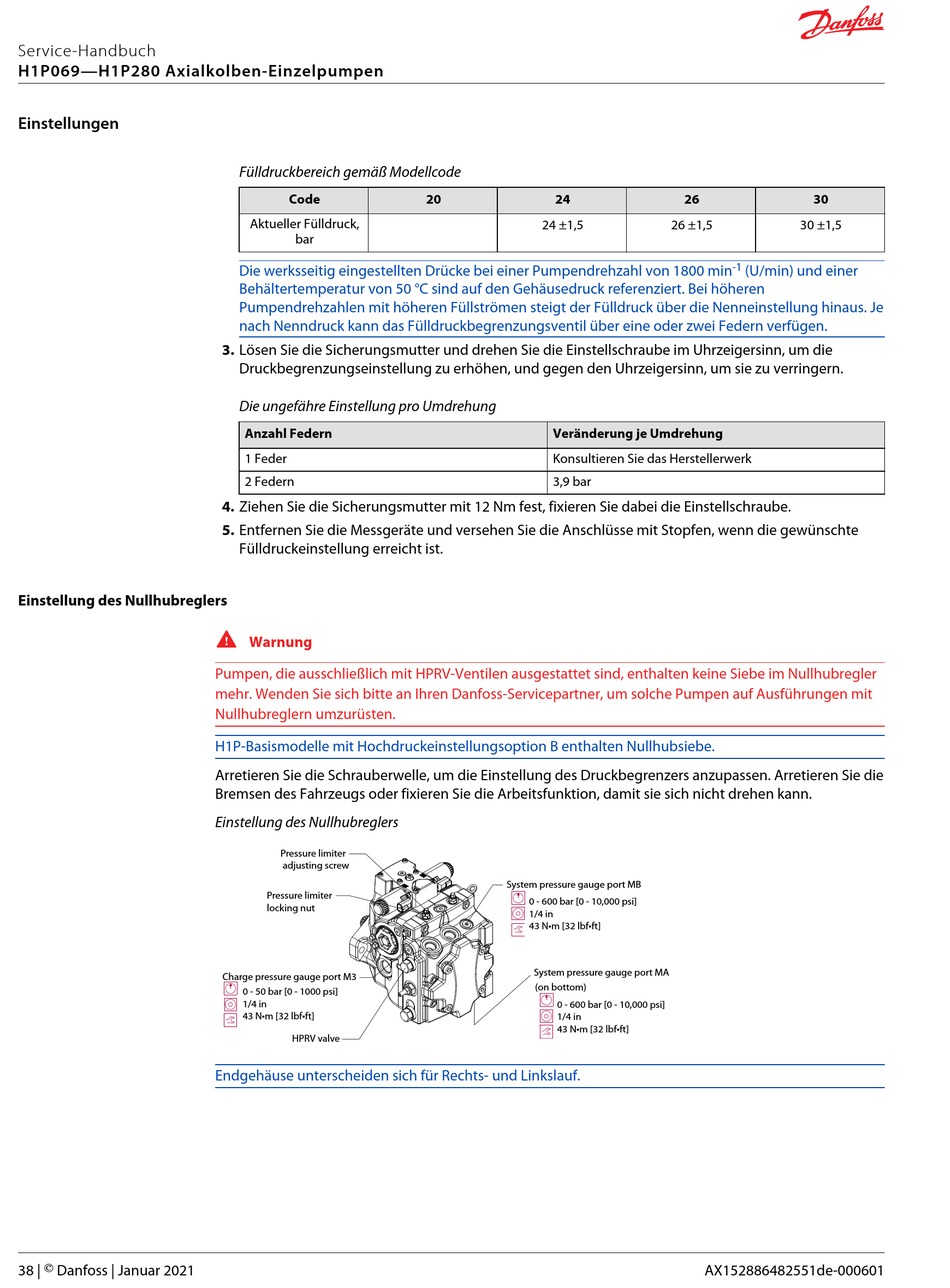

Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Einstellungen
Einstellung des Nullhubreglers
38 |
©
Danfoss | Januar 2021
Fülldruckbereich gemäß Modellcode
Code
Aktueller Fülldruck,
bar
Die werksseitig eingestellten Drücke bei einer Pumpendrehzahl von 1800 min
Behältertemperatur von 50 °C sind auf den Gehäusedruck referenziert. Bei höheren
Pumpendrehzahlen mit höheren Füllströmen steigt der Fülldruck über die Nenneinstellung hinaus. Je
nach Nenndruck kann das Fülldruckbegrenzungsventil über eine oder zwei Federn verfügen.
3. Lösen Sie die Sicherungsmutter und drehen Sie die Einstellschraube im Uhrzeigersinn, um die
Druckbegrenzungseinstellung zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.
Die ungefähre Einstellung pro Umdrehung
Anzahl Federn
1 Feder
2 Federn
4. Ziehen Sie die Sicherungsmutter mit 12 Nm fest, fixieren Sie dabei die Einstellschraube.
5. Entfernen Sie die Messgeräte und versehen Sie die Anschlüsse mit Stopfen, wenn die gewünschte
Fülldruckeinstellung erreicht ist.
W
Warnung
Pumpen, die ausschließlich mit HPRV-Ventilen ausgestattet sind, enthalten keine Siebe im Nullhubregler
mehr. Wenden Sie sich bitte an Ihren Danfoss-Servicepartner, um solche Pumpen auf Ausführungen mit
Nullhubreglern umzurüsten.
H1P-Basismodelle mit Hochdruckeinstellungsoption B enthalten Nullhubsiebe.
Arretieren Sie die Schrauberwelle, um die Einstellung des Druckbegrenzers anzupassen. Arretieren Sie die
Bremsen des Fahrzeugs oder fixieren Sie die Arbeitsfunktion, damit sie sich nicht drehen kann.
Einstellung des Nullhubreglers
Pressure limiter
adjusting screw
Pressure limiter
locking nut
Charge pressure gauge port M3
0 - 50 bar [0 - 1000 psi]
1/4 in
43 N•m [32 lbf•ft]
HPRV valve
Endgehäuse unterscheiden sich für Rechts- und Linkslauf.
20
24
24 ±1,5
Veränderung je Umdrehung
Konsultieren Sie das Herstellerwerk
3,9 bar
System pressure gauge port MB
0 - 600 bar [0 - 10,000 psi]
1/4 in
43 N•m [32 lbf•ft]
System pressure gauge port MA
(on bottom)
0 - 600 bar [0 - 10,000 psi]
1/4 in
43 N•m [32 lbf•ft]
26
30
26 ±1,5
30 ±1,5
-1
(U/min) und einer
AX152886482551de-000601
