H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur

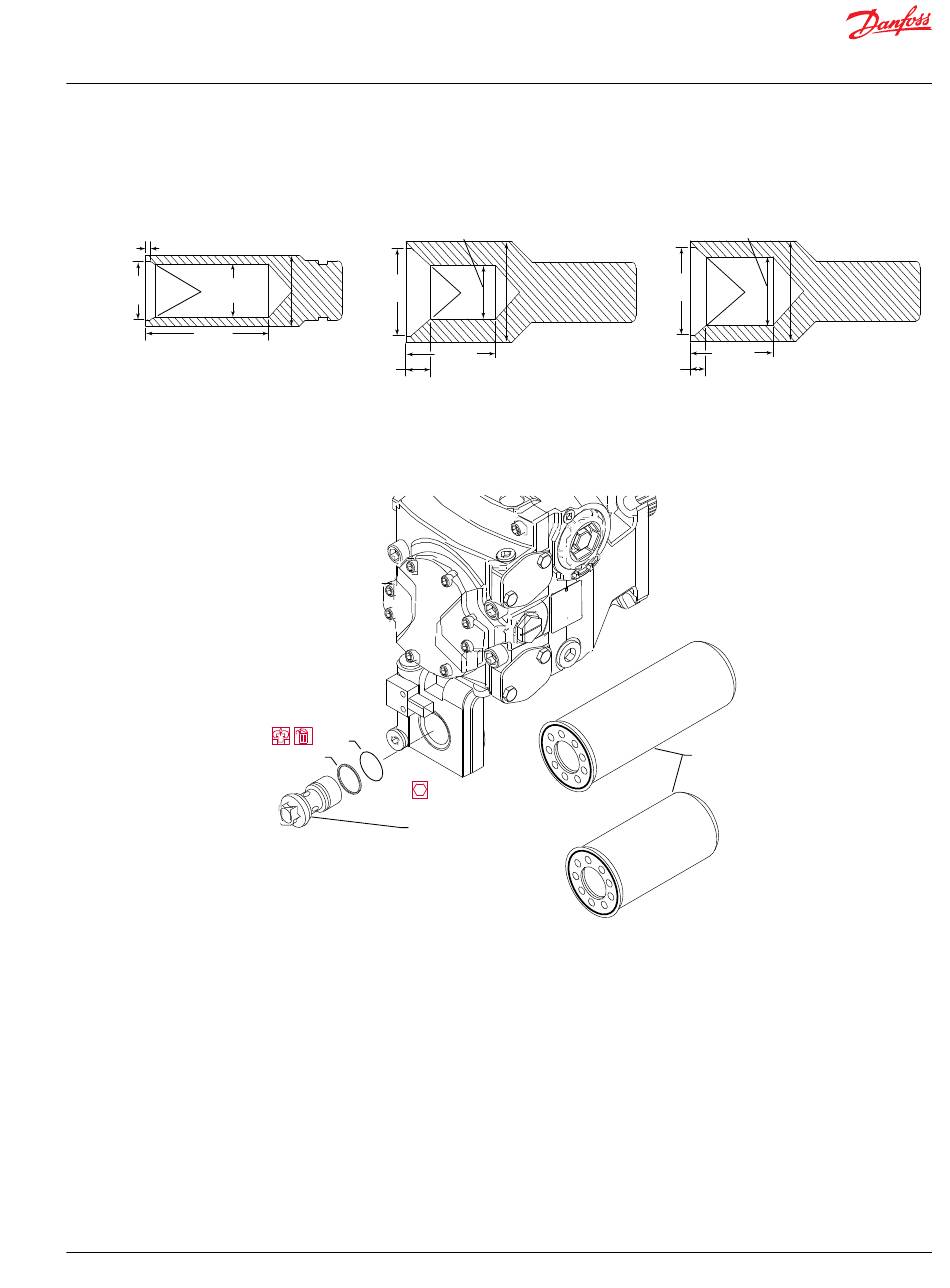

Dichtungsmontagewerkzeug
7 mm
[0.276 in]
55 mm
51 mm
50°
[2.17 in]
[2. in]
120 mm
[4.72 in]
078/089/100
Reparatur externer Filter
©
Danfoss | Januar 2021
11. Entfernen Sie die Schutzabdeckung.
68.5 mm
[2.70 in]
78 mm
80°
[3.07 in]
[3.23 in]
7 mm
[0.28 in]
12. Setzen Sie den anderen Seegerring (J200) ein.
T035
T045
T015
24mm
1. Halten Sie bei ausgeschaltetem Antriebsmotor den Filter (T150) fest und entfernen Sie den Stopfen
(T015) mit einem 24-mm-Schlüssel.
2. Entfernen Sie den Filter.
3. Entfernen und entsorgen Sie Dichtung (T045) und O-Ring (T035).
4. Überprüfen Sie Stopfen und Dichtflächen in der Filterhalterung.
5. Tauschen Sie beschädigte Komponenten aus.
6. Setzen Sie eine neue Dichtung (T045) und einen O-Ring (T035) am Stopfen ein.
7. Tragen Sie Hydraulikflüssigkeit zur Schmierung auf O-Ring und Dichtung auf.
89.4 mm
44.7 mm
[3.52 in]
[1.76 in]
115/130
82 mm
147/165
89.4 mm
57.5 mm
[3.52 in]
[2.26 in]
78 mm
80°
[3.07 in]
75.6 mm
[2.97 in]
4.4 mm
[0.17 in]
T150
P106 035E
AX152886482551de-000601 | 63
210/250/280
