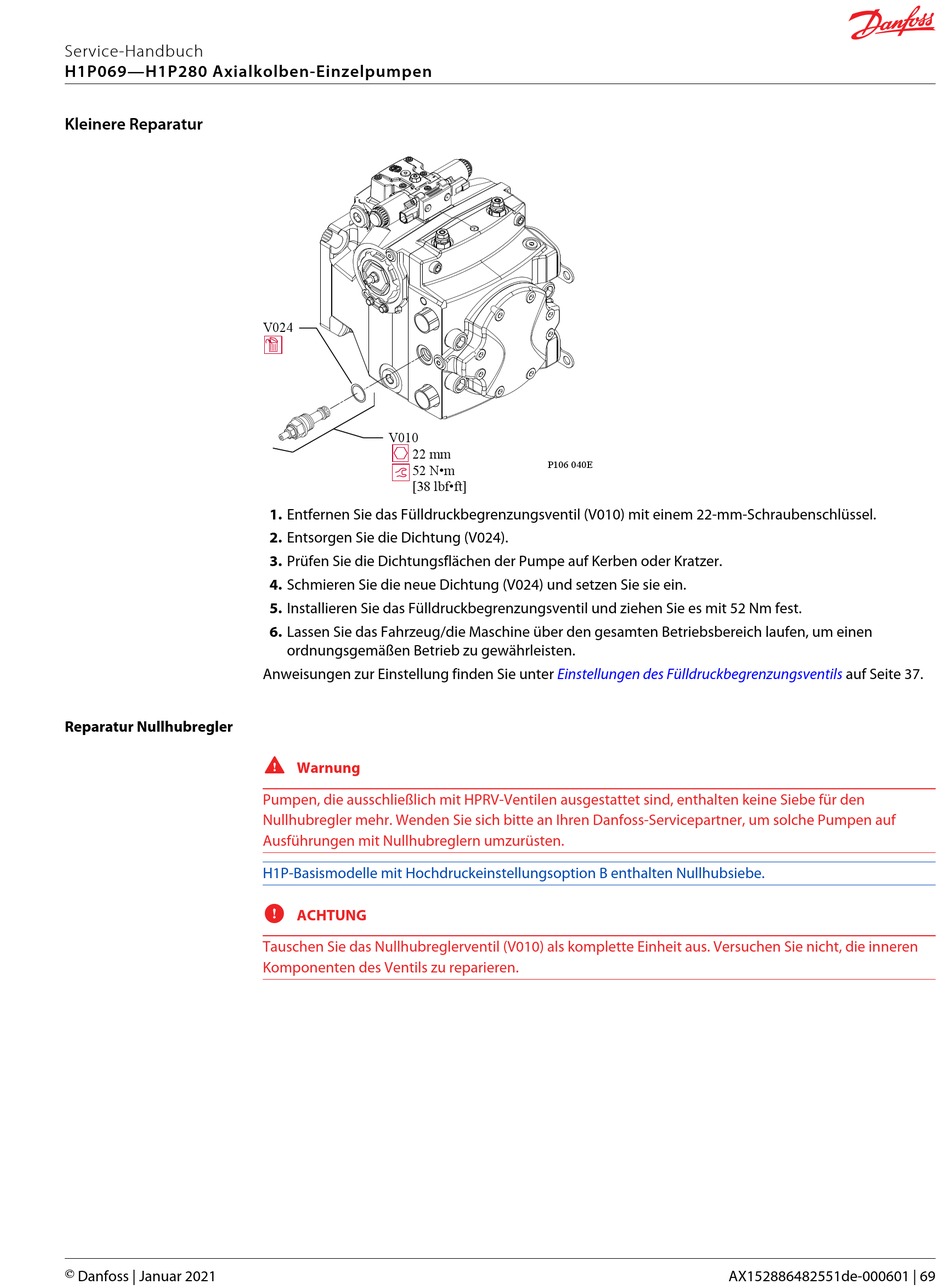

Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
Reparatur Nullhubregler
©
Danfoss | Januar 2021
V024
V010
22 mm
52 N•m
[38 lbf•ft]
1. Entfernen Sie das Fülldruckbegrenzungsventil (V010) mit einem 22-mm-Schraubenschlüssel.
2. Entsorgen Sie die Dichtung (V024).
3. Prüfen Sie die Dichtungsflächen der Pumpe auf Kerben oder Kratzer.
4. Schmieren Sie die neue Dichtung (V024) und setzen Sie sie ein.
5. Installieren Sie das Fülldruckbegrenzungsventil und ziehen Sie es mit 52 Nm fest.
6. Lassen Sie das Fahrzeug/die Maschine über den gesamten Betriebsbereich laufen, um einen
ordnungsgemäßen Betrieb zu gewährleisten.
Anweisungen zur Einstellung finden Sie unter
W
Warnung
Pumpen, die ausschließlich mit HPRV-Ventilen ausgestattet sind, enthalten keine Siebe für den
Nullhubregler mehr. Wenden Sie sich bitte an Ihren Danfoss-Servicepartner, um solche Pumpen auf
Ausführungen mit Nullhubreglern umzurüsten.
H1P-Basismodelle mit Hochdruckeinstellungsoption B enthalten Nullhubsiebe.
C
ACHTUNG
Tauschen Sie das Nullhubreglerventil (V010) als komplette Einheit aus. Versuchen Sie nicht, die inneren
Komponenten des Ventils zu reparieren.
P106 040E
Einstellungen des Fülldruckbegrenzungsventils
auf Seite 37.
AX152886482551de-000601 | 69
