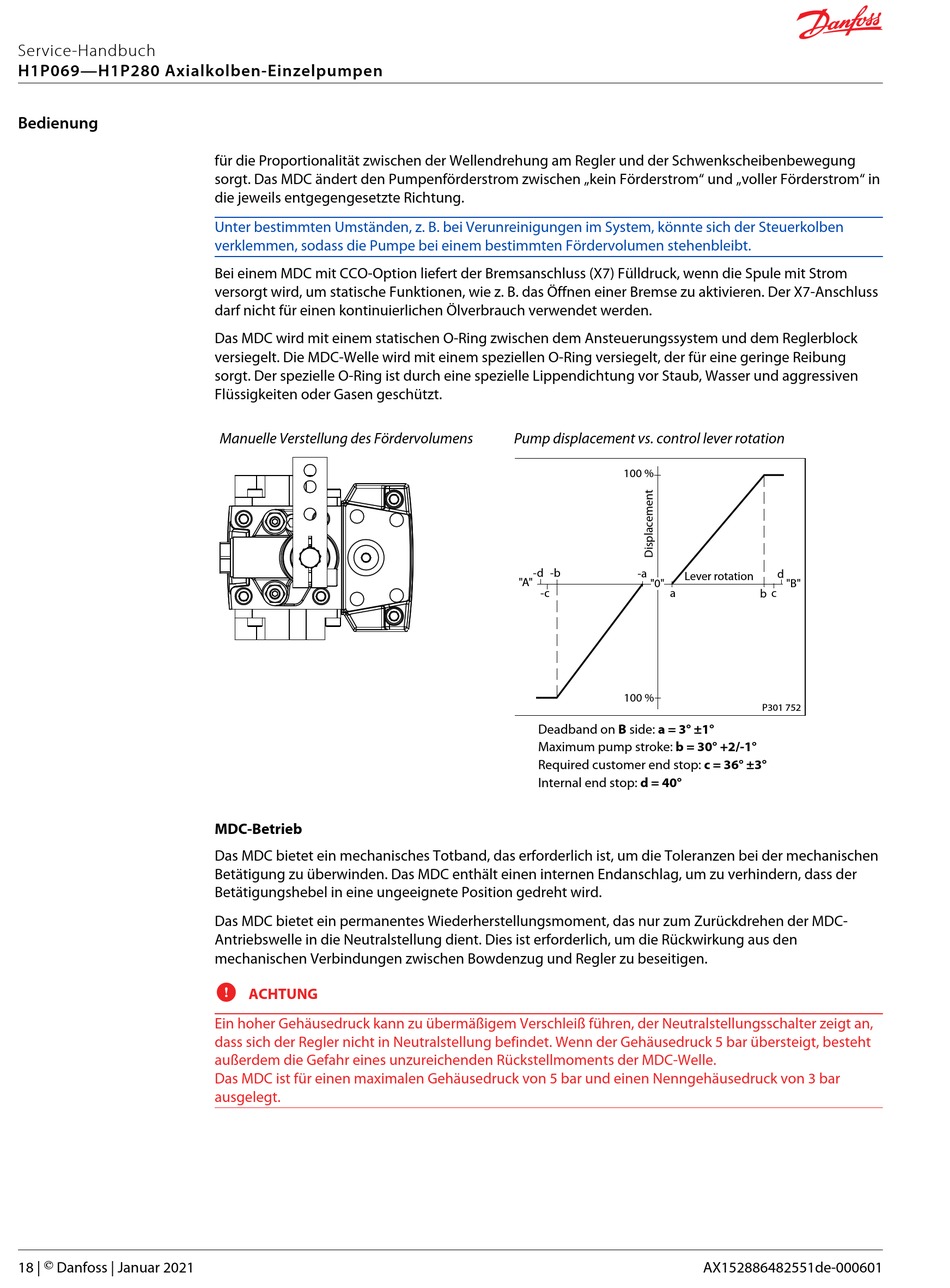

Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Bedienung
18 |
©
Danfoss | Januar 2021
für die Proportionalität zwischen der Wellendrehung am Regler und der Schwenkscheibenbewegung
sorgt. Das MDC ändert den Pumpenförderstrom zwischen „kein Förderstrom" und „voller Förderstrom" in
die jeweils entgegengesetzte Richtung.
Unter bestimmten Umständen, z. B. bei Verunreinigungen im System, könnte sich der Steuerkolben
verklemmen, sodass die Pumpe bei einem bestimmten Fördervolumen stehenbleibt.
Bei einem MDC mit CCO-Option liefert der Bremsanschluss (X7) Fülldruck, wenn die Spule mit Strom
versorgt wird, um statische Funktionen, wie z. B. das Öffnen einer Bremse zu aktivieren. Der X7-Anschluss
darf nicht für einen kontinuierlichen Ölverbrauch verwendet werden.
Das MDC wird mit einem statischen O-Ring zwischen dem Ansteuerungssystem und dem Reglerblock
versiegelt. Die MDC-Welle wird mit einem speziellen O-Ring versiegelt, der für eine geringe Reibung
sorgt. Der spezielle O-Ring ist durch eine spezielle Lippendichtung vor Staub, Wasser und aggressiven
Flüssigkeiten oder Gasen geschützt.
Manuelle Verstellung des Fördervolumens
MDC-Betrieb
Das MDC bietet ein mechanisches Totband, das erforderlich ist, um die Toleranzen bei der mechanischen
Betätigung zu überwinden. Das MDC enthält einen internen Endanschlag, um zu verhindern, dass der
Betätigungshebel in eine ungeeignete Position gedreht wird.
Das MDC bietet ein permanentes Wiederherstellungsmoment, das nur zum Zurückdrehen der MDC-
Antriebswelle in die Neutralstellung dient. Dies ist erforderlich, um die Rückwirkung aus den
mechanischen Verbindungen zwischen Bowdenzug und Regler zu beseitigen.
C
ACHTUNG
Ein hoher Gehäusedruck kann zu übermäßigem Verschleiß führen, der Neutralstellungsschalter zeigt an,
dass sich der Regler nicht in Neutralstellung befindet. Wenn der Gehäusedruck 5 bar übersteigt, besteht
außerdem die Gefahr eines unzureichenden Rückstellmoments der MDC-Welle.
Das MDC ist für einen maximalen Gehäusedruck von 5 bar und einen Nenngehäusedruck von 3 bar
ausgelegt.
Pump displacement vs. control lever rotation
100 %
-d
-b
-a
Lever rotation
"A"
"0"
a
-c
100 %
Deadband on B side: a = 3° ±1°
Maximum pump stroke: b = 30° +2/-1°
Required customer end stop: c = 36° ±3°
Internal end stop: d = 40°
d
"B"
b c
P301 752
AX152886482551de-000601
