Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Einstellungen
Einstellung der mechanischen Neutralstellung
©
Danfoss | Januar 2021

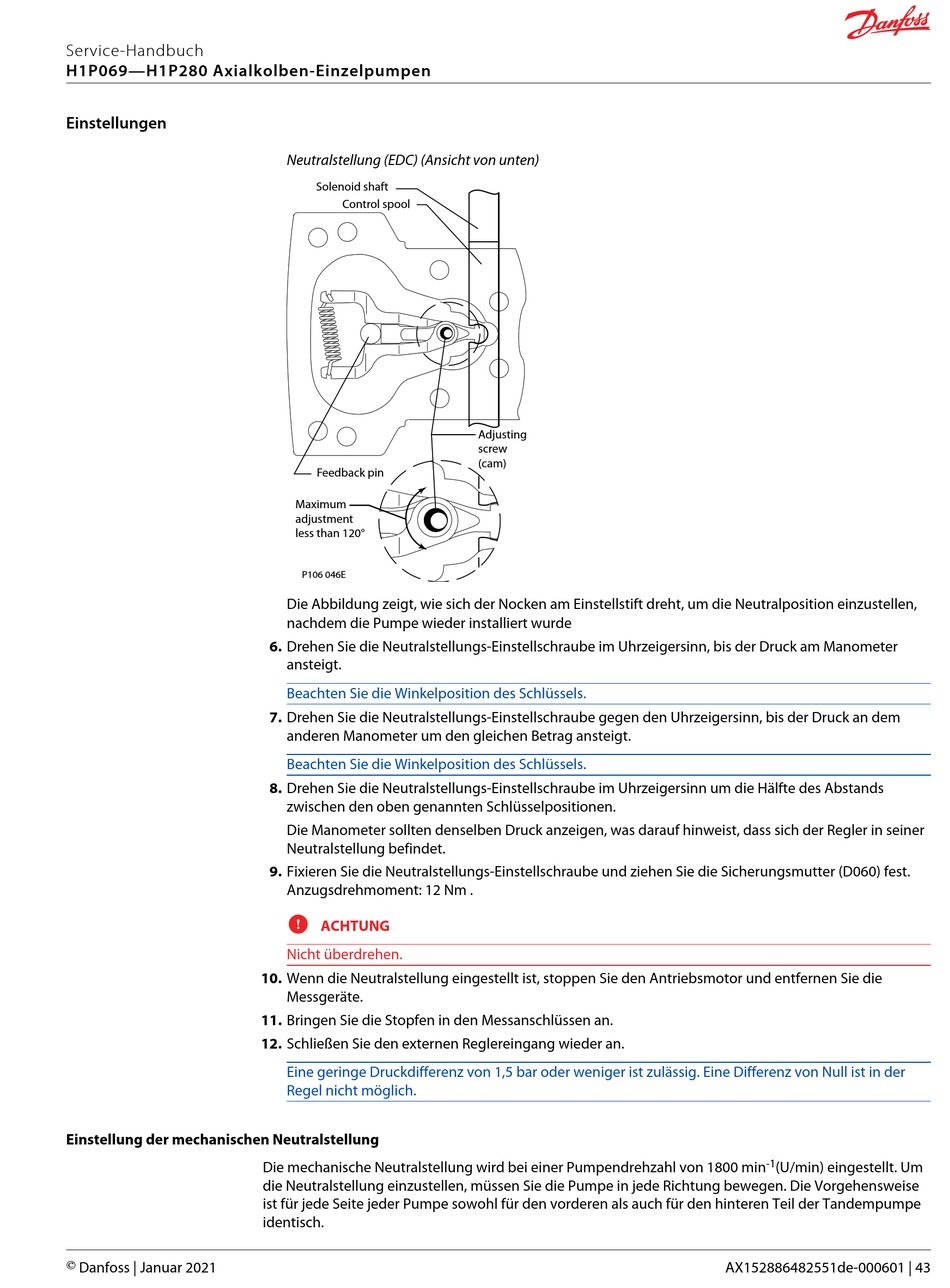

Neutralstellung (EDC) (Ansicht von unten)
Solenoid shaft
Control spool
Feedback pin
Maximum
adjustment
less than 120°
P106 046E
Die Abbildung zeigt, wie sich der Nocken am Einstellstift dreht, um die Neutralposition einzustellen,
nachdem die Pumpe wieder installiert wurde
6. Drehen Sie die Neutralstellungs-Einstellschraube im Uhrzeigersinn, bis der Druck am Manometer
ansteigt.
Beachten Sie die Winkelposition des Schlüssels.
7. Drehen Sie die Neutralstellungs-Einstellschraube gegen den Uhrzeigersinn, bis der Druck an dem
anderen Manometer um den gleichen Betrag ansteigt.
Beachten Sie die Winkelposition des Schlüssels.
8. Drehen Sie die Neutralstellungs-Einstellschraube im Uhrzeigersinn um die Hälfte des Abstands
zwischen den oben genannten Schlüsselpositionen.
Die Manometer sollten denselben Druck anzeigen, was darauf hinweist, dass sich der Regler in seiner
Neutralstellung befindet.
9. Fixieren Sie die Neutralstellungs-Einstellschraube und ziehen Sie die Sicherungsmutter (D060) fest.
Anzugsdrehmoment: 12 Nm .
C
ACHTUNG
Nicht überdrehen.
10. Wenn die Neutralstellung eingestellt ist, stoppen Sie den Antriebsmotor und entfernen Sie die
Messgeräte.
11. Bringen Sie die Stopfen in den Messanschlüssen an.
12. Schließen Sie den externen Reglereingang wieder an.
Eine geringe Druckdifferenz von 1,5 bar oder weniger ist zulässig. Eine Differenz von Null ist in der
Regel nicht möglich.
Die mechanische Neutralstellung wird bei einer Pumpendrehzahl von 1800 min
die Neutralstellung einzustellen, müssen Sie die Pumpe in jede Richtung bewegen. Die Vorgehensweise
ist für jede Seite jeder Pumpe sowohl für den vorderen als auch für den hinteren Teil der Tandempumpe
identisch.
Adjusting
screw
(cam)
-1
(U/min) eingestellt. Um
AX152886482551de-000601 | 43
