3.
Aufbau der
Pumpeneinheit
6
PAHT G 20-32 und PAHT G 50-90
2.7 Allgemeine Hinweise
Filtration
Eine gute Filtration ist entscheidend für eine
lange und störungsfreie Lebensdauer der
Pumpe.
Achten Sie beim Auswählen eines Filters oder
eines Schmutzfängers darauf, dass die Werk-
stoffe für Wasser geeignet sind, d. h. weder
korrodieren noch sich zersetzen. Berücksichtigen
Sie auch die elektrochemische Spannungsreihe
der verwendeten Werkstoffe.
•
Der Hauptfilter muss eine Filtereinheit von
10 μm abs., ß
≥ 5000 aufweisen.
10
•
Der Druckverlust am Filter sollte
überwacht werden
Wasserspeicher
Der Wasserspeicher muss aus einem korrosions-
beständigen Werkstoff wie z. B. Edelstahl oder
Kunststoff hergestellt sein. Er muss abgedichtet
werden, um zu verhindern, dass Verunreinigun-
gen aus der Umwelt eindringen können.
Es muss ein automatischer Druckausgleich
zwischen dem Speicher und seiner Umgebung
sichergestellt werden.
Der Wasserzulauf und der Eintritt der Pumpe
sollten im Wasserspeicher gegenüber vonein-
ander platziert werden, um Turbulenzen zu
verhindern und das Wasser zu entgasen. Zudem
kann so die optimale Voraussetzung geschaffen
werden, dass sich Schmutzpartikel absetzen.
Die Saugleitung der Pumpe sollte relativ weit

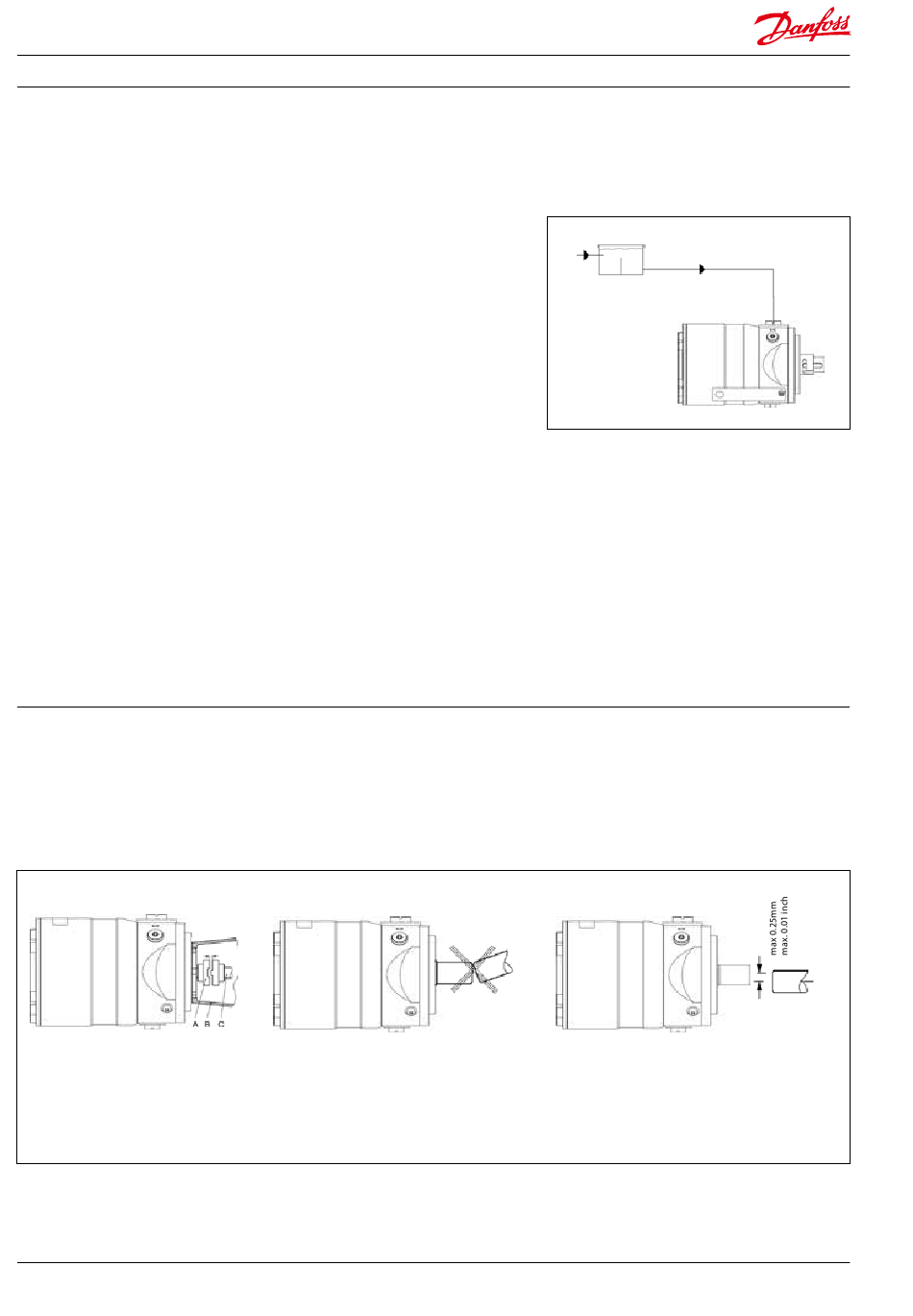

3.1 Montage
Wenn eine alternative Montageart gewünscht
wird, wenden Sie sich bitte an Danfoss High
Pressure Pumps.
Ordnungsgemäße Toleranzen auswählen, um
eine einfache Montage der elastischen Kupplung
min. 3 mm
A: Elastische Kupplung
B: Kupplungsglocke
C: Motorwelle
180R9381 | AN077186502937de-000401 | Instruction PAHT G 20-90 | 08.2020
oben über dem Speicherboden platziert werden,
um zu verhindern, dass abgelagerte Partikel in
die Pumpe gelangen.
Wir empfehlen eine Art Abtrennung (eine Wand),
um das Ein- vom Austrittsende des Speichers zu
trennen.
Überwachung
Es wird empfohlen, die folgenden Bedingungen
kontinuierlich zu überwachen:
• Wasserstand im Speicher
• Verschmutzung des Filters
• Druck (Ein- und Austrittsseite der Pumpe
• Druck (Ein- und Austrittsseite der Pumpe)
• Temperatur (Ein- und Austrittsseite der Pumpe)
ohne Werkzeuge zu garantieren.
Bitte die empfohlenen Längentoleranzen der
ausgewählten Kupplung einhalten, da eine auf
die Pumpe wirkende Axiallast zu Beschädigun-
gen der Pumpe führt.
In
Out
