Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
60 |
©
Danfoss | Januar 2021

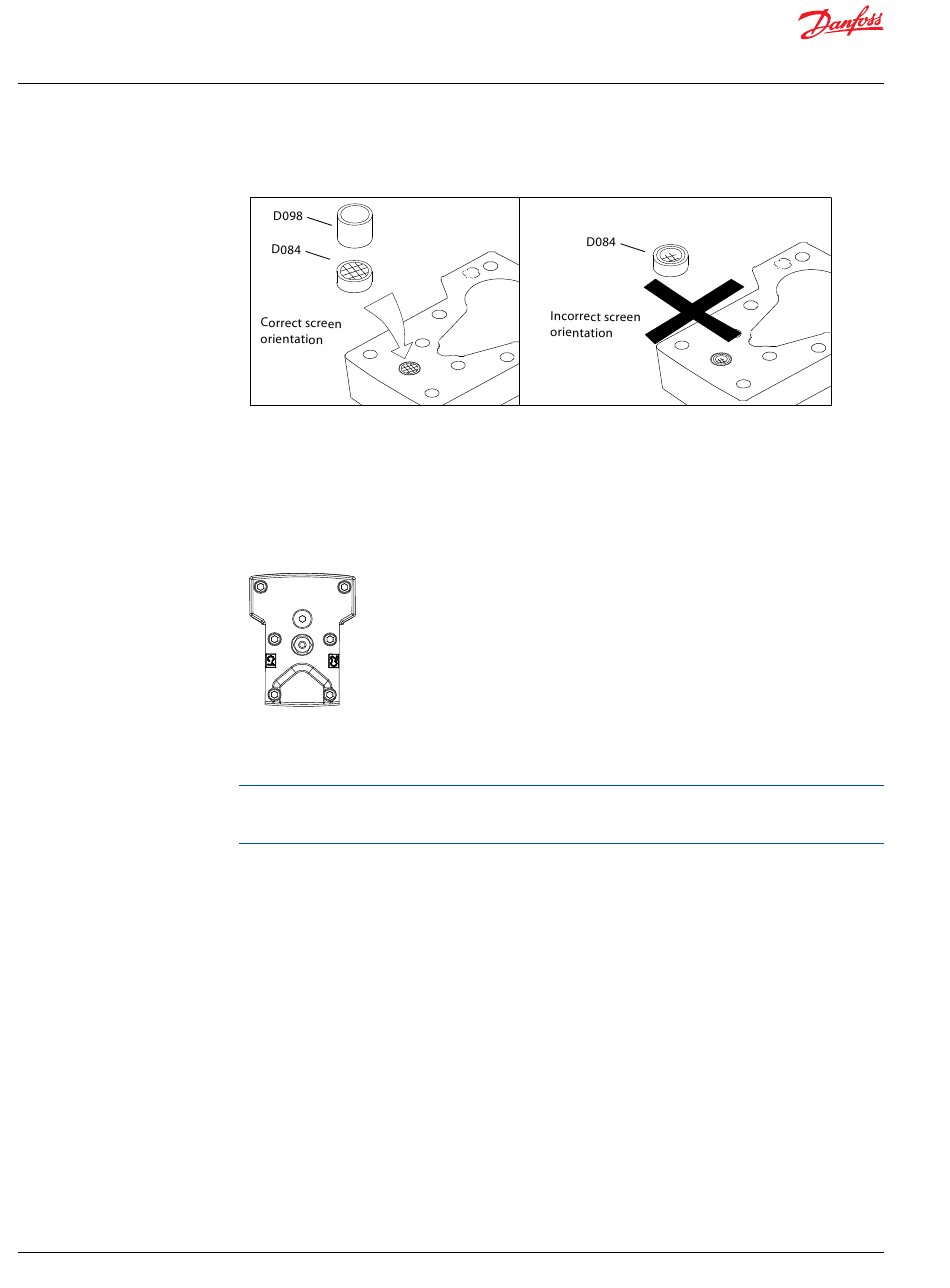

Ordnungsgemäße Siebausrichtung
3. Falls zuvor entfernt, installieren Sie die Düsen mit einem 3-mm-Innensechskantschlüssel und ziehen
Sie sie mit 2,5 Nm fest.
4. Setzen Sie eine neue Dichtung (D150) ein.
5. Bringen Sie Reglermodul und sechs Kopfschrauben (D250) an.
6. Ziehen Sie die Kopfschrauben (D250) mit einem 5-mm-Innensechskantschlüssel auf 13,3 Nm an.
Anzugsreihenfolge
1
2
6
5
4
3
7. Schließen Sie die Anschlussleitungen (D640) an.
8. Montieren Sie neue Kunststoffstopfen mit O-Ringen (D610) mit einem Spezialwerkzeug, drücken Sie
die Stopfen ein und drehen Sie sie um 45 Grad im Uhrzeigersinn.
Wenn der Regler weiterhin unter Garantie steht, bringen Sie neues Dichtungswachs in einer anderen
Farbe (Originalwachs ist blau) auf. Pumpen ohne installiertes Dichtungswachs sind nicht von der
Garantie abgedeckt.
9. Montieren Sie den Schutzbügel (D672).
10. Bringen Sie die Schrauben (D674) an. Ziehen Sie sie mit 5 Nm fest.
AX152886482551de-000601
