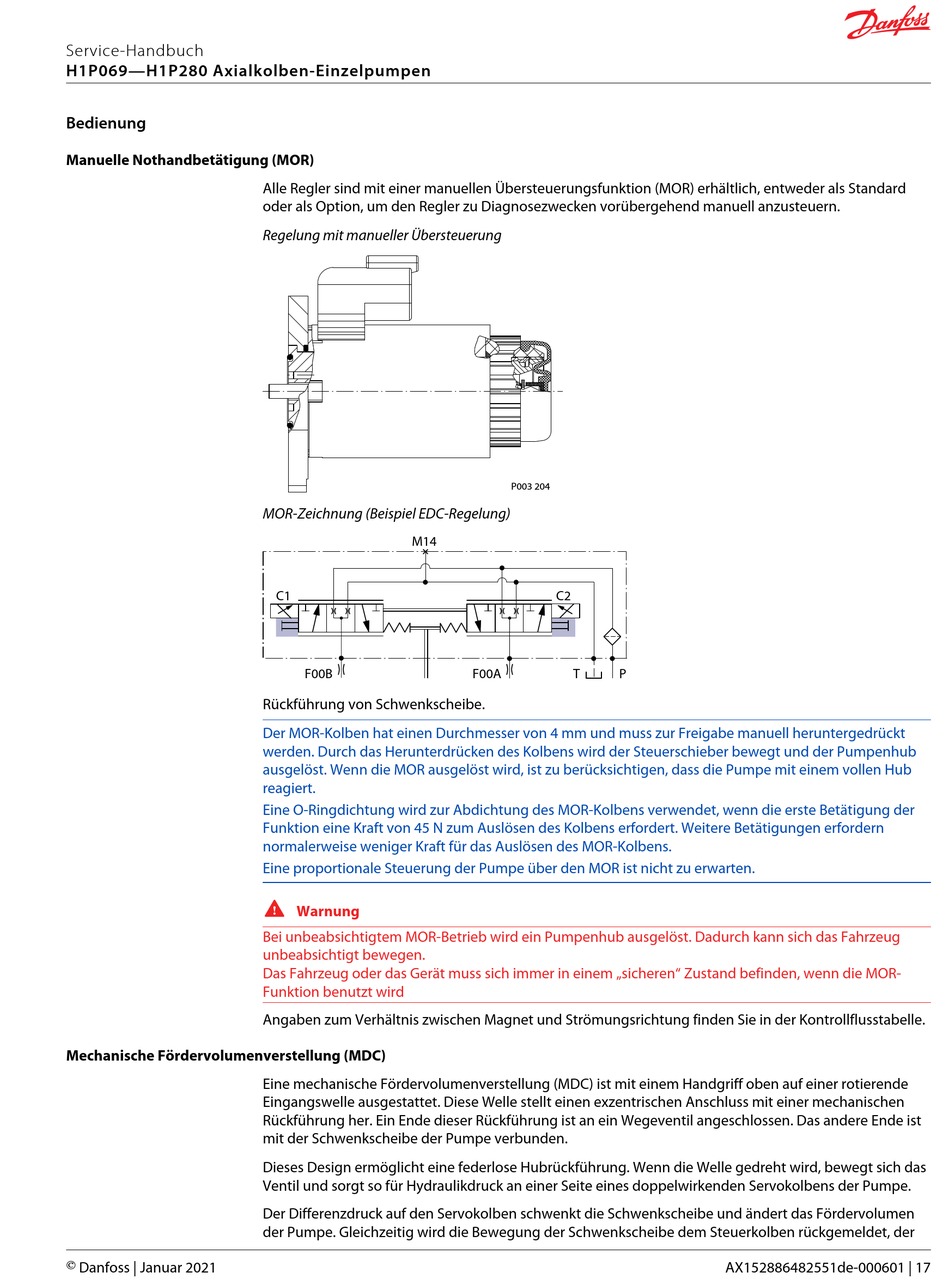

Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Bedienung
Manuelle Nothandbetätigung (MOR)
Mechanische Fördervolumenverstellung (MDC)
©
Danfoss | Januar 2021
Alle Regler sind mit einer manuellen Übersteuerungsfunktion (MOR) erhältlich, entweder als Standard
oder als Option, um den Regler zu Diagnosezwecken vorübergehend manuell anzusteuern.
Regelung mit manueller Übersteuerung
MOR-Zeichnung (Beispiel EDC-Regelung)
M14
C1
F00B
Rückführung von Schwenkscheibe.
Der MOR-Kolben hat einen Durchmesser von 4 mm und muss zur Freigabe manuell heruntergedrückt
werden. Durch das Herunterdrücken des Kolbens wird der Steuerschieber bewegt und der Pumpenhub
ausgelöst. Wenn die MOR ausgelöst wird, ist zu berücksichtigen, dass die Pumpe mit einem vollen Hub
reagiert.
Eine O-Ringdichtung wird zur Abdichtung des MOR-Kolbens verwendet, wenn die erste Betätigung der
Funktion eine Kraft von 45 N zum Auslösen des Kolbens erfordert. Weitere Betätigungen erfordern
normalerweise weniger Kraft für das Auslösen des MOR-Kolbens.
Eine proportionale Steuerung der Pumpe über den MOR ist nicht zu erwarten.
W
Warnung
Bei unbeabsichtigtem MOR-Betrieb wird ein Pumpenhub ausgelöst. Dadurch kann sich das Fahrzeug
unbeabsichtigt bewegen.
Das Fahrzeug oder das Gerät muss sich immer in einem „sicheren" Zustand befinden, wenn die MOR-
Funktion benutzt wird
Angaben zum Verhältnis zwischen Magnet und Strömungsrichtung finden Sie in der Kontrollflusstabelle.
Eine mechanische Fördervolumenverstellung (MDC) ist mit einem Handgriff oben auf einer rotierende
Eingangswelle ausgestattet. Diese Welle stellt einen exzentrischen Anschluss mit einer mechanischen
Rückführung her. Ein Ende dieser Rückführung ist an ein Wegeventil angeschlossen. Das andere Ende ist
mit der Schwenkscheibe der Pumpe verbunden.
Dieses Design ermöglicht eine federlose Hubrückführung. Wenn die Welle gedreht wird, bewegt sich das
Ventil und sorgt so für Hydraulikdruck an einer Seite eines doppelwirkenden Servokolbens der Pumpe.
Der Differenzdruck auf den Servokolben schwenkt die Schwenkscheibe und ändert das Fördervolumen
der Pumpe. Gleichzeitig wird die Bewegung der Schwenkscheibe dem Steuerkolben rückgemeldet, der
P003 204
C2
F00A
T
P
AX152886482551de-000601 | 17
