Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
J250
J200
Seal
installation
tool
62 |
©
Danfoss | Januar 2021

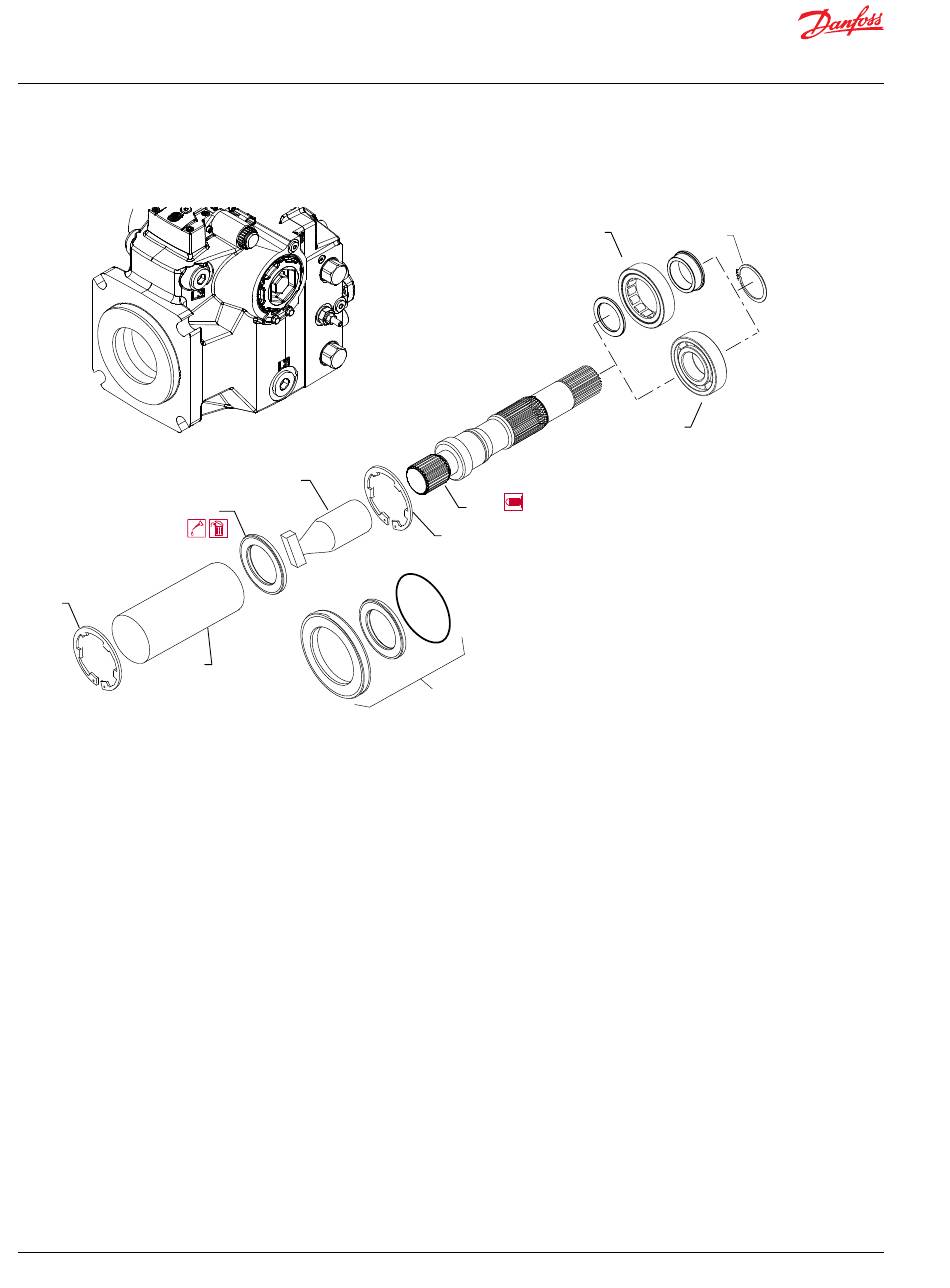

Montage von Welle, Lager
Protective
cover
1. Prüfen Sie die Wellenzapfen auf Verschleiß, Kratzer und Lochfraß.
2. Prüfen Sie die Verzahnungen auf Verschleiß, bei Beschädigung austauschen.
3. Drehen Sie das Lager; falls es sich nicht leichtgängig drehen lässt, ersetzen Sie es.
4. Drücken Sie das Lager (J150) auf die Welle. Setzen Sie den Seegerring (J300) ein.
5. Bauen Sie die Wellen-Lager-Baugruppe in die Pumpe ein.
6. Drehen Sie die Welle, um sie an den Verzahnungen von Zylinderblock und Füllpumpe auszurichten.
7. Drücken Sie die Welle nach unten und ersetzen Sie den inneren Seegerring (J200).
8. Für 80/100, 210/250/280
a) Mit einem geeigneten Werkzeug die neue Dichtung schmieren und in den Träger einbauen.
Achten Sie dabei auf die richtige Ausrichtung.
b) Setzen Sie einen neuen O-Ring auf den Außendurchmesser des Dichtungsträgers.
9. Decken Sie das Wellenende mit einer Montagehülse, um die Dichtung während der Installation zu
schützen.
10. Schmieren Sie die Dichtung. Drücken Sie auf das Dichtungswechselwerkzeug oder eine geeignete
tiefe Buchse, um die Dichtung einzudrücken.
J150
J100
J200
J220
J300
J150
P106038
