Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Einstellungen
42 |
©
Danfoss | Januar 2021
am Fahrzeug/an der Maschine mit laufendem Antriebsmotor läuft. Wenn die Justierung keine
zufriedenstellenden Ergebnisse liefert, müssen Sie möglicherweise den Regler oder die Spulen
austauschen. Siehe
Kleinere Reparatur

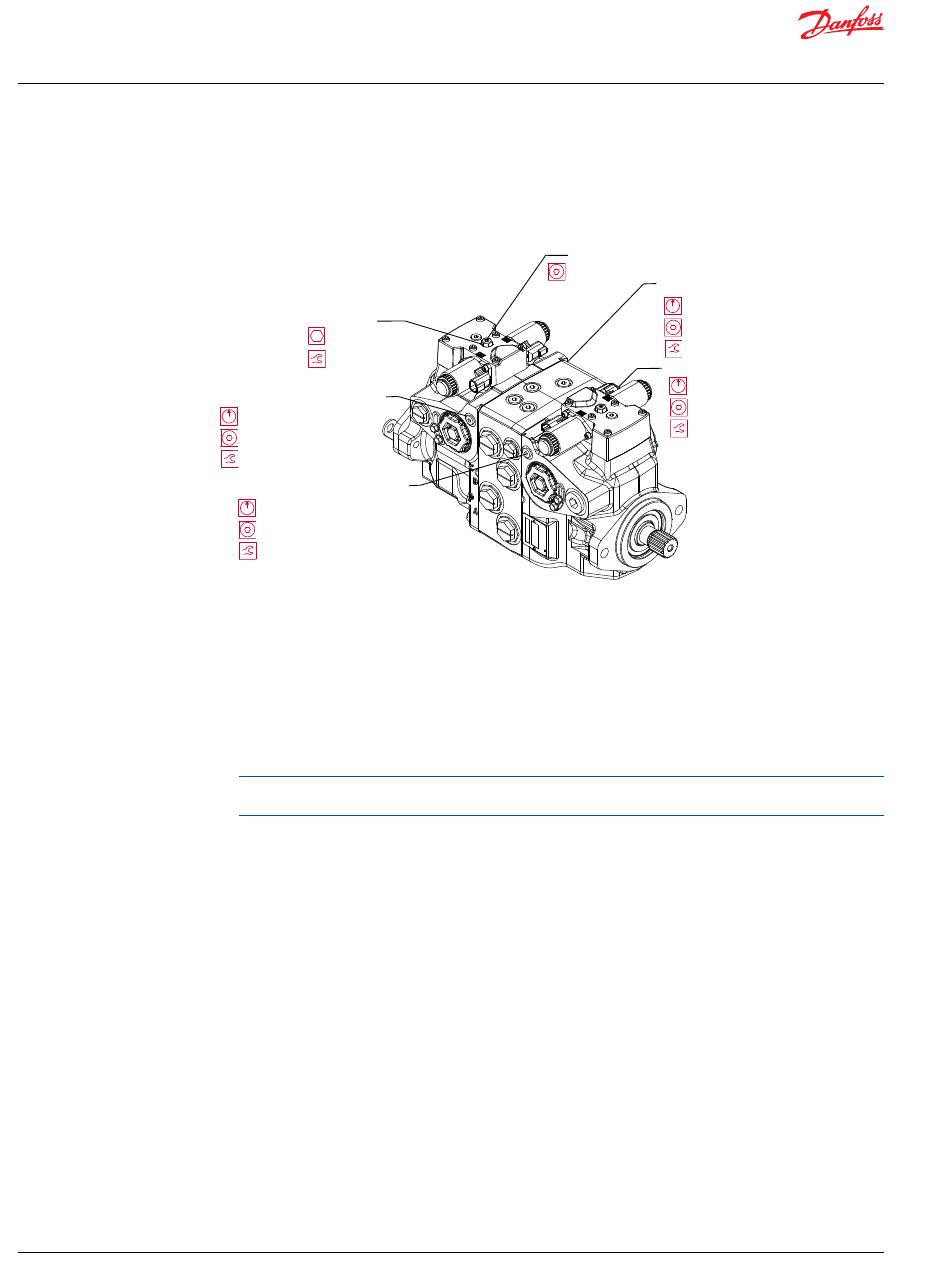

Einstellung der Reglerneutralstellung
Locknut
13 mm
10 N•m
[7 lbf•ft]
Servo pressure gauge port M5
0 - 50 bar [0 - 1000 psi]
3/16 in
19 N•m [14 lbf•ft]
Servo pressure gauge port M4
0 - 50 bar [0 - 1000 psi]
3/16 in
19 N•m [14 lbf•ft]
1. Bringen Sie an jedem der beiden Servo-Messanschlüsse (M4 und M5) ein Manometer mit 50 bar an.
2. Trennen Sie den externen Reglereingang (elektrische Anschlüsse) vom Regler.
3. Starten Sie den Antriebsmotor und lassen Sie ihn mit normaler Drehzahl laufen.
4. Arretieren Sie die Neutralstellungs-Einstellschraube (D015) mit einem 4-mm-
Innensechskantschlüssel, während Sie die Sicherungsmutter (D060) mit einem 13-mm-Schlüssel
lösen.
5. Beobachten Sie des Manometer und drehen Sie ggf. die Einstellschraube (D015), um die
Druckdifferenz zu verringern.
Die Einstellung des EDC ist sehr empfindlich. Beim Lösen der Sicherungsmutter den
Sechskantschlüssel gegenhalten. Die Gesamtjustierung beträgt weniger als 120 Grad.
für Details.
Neutral adjusting screw
4 mm
Servo pressure gauge port M4
0 - 50 bar [0 - 1000 psi]
3/16 in
19 N•m [14 lbf•ft]
Servo pressure gauge port M5
0 - 50 bar [0 - 1000 psi]
3/16 in
19 N•m [14 lbf•ft]
P106 145E
AX152886482551de-000601
