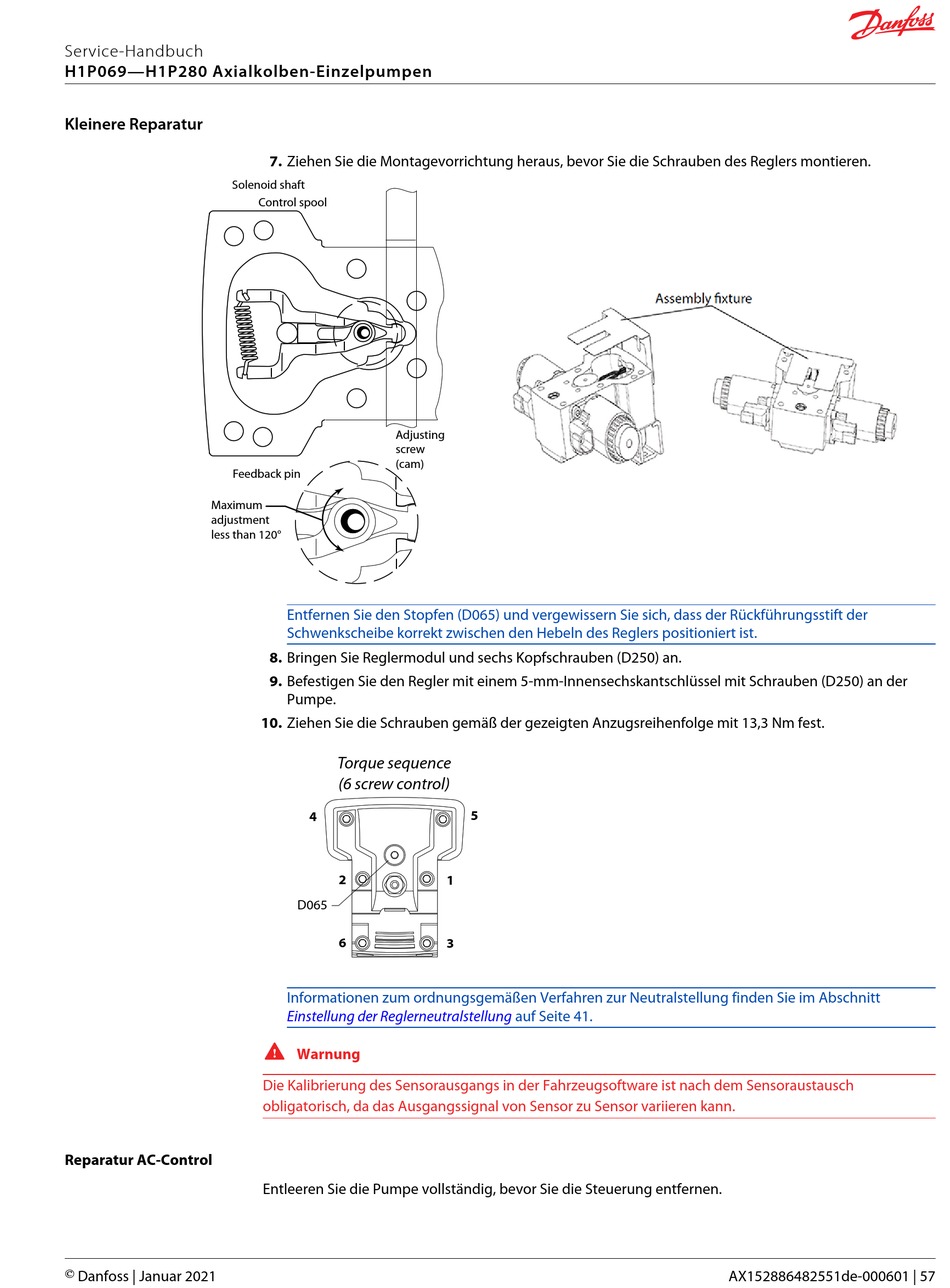

Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
Solenoid shaft
Feedback pin
Maximum
adjustment
less than 120°
Reparatur AC-Control
©
Danfoss | Januar 2021
7. Ziehen Sie die Montagevorrichtung heraus, bevor Sie die Schrauben des Reglers montieren.
Control spool
Adjusting
screw
(cam)
Entfernen Sie den Stopfen (D065) und vergewissern Sie sich, dass der Rückführungsstift der
Schwenkscheibe korrekt zwischen den Hebeln des Reglers positioniert ist.
8. Bringen Sie Reglermodul und sechs Kopfschrauben (D250) an.
9. Befestigen Sie den Regler mit einem 5-mm-Innensechskantschlüssel mit Schrauben (D250) an der
Pumpe.
10. Ziehen Sie die Schrauben gemäß der gezeigten Anzugsreihenfolge mit 13,3 Nm fest.
Torque sequence
(6 screw control)
4
2
D065
6
Informationen zum ordnungsgemäßen Verfahren zur Neutralstellung finden Sie im Abschnitt
Einstellung der Reglerneutralstellung
W
Warnung
Die Kalibrierung des Sensorausgangs in der Fahrzeugsoftware ist nach dem Sensoraustausch
obligatorisch, da das Ausgangssignal von Sensor zu Sensor variieren kann.
Entleeren Sie die Pumpe vollständig, bevor Sie die Steuerung entfernen.
5
1
3
auf Seite 41.
AX152886482551de-000601 | 57
