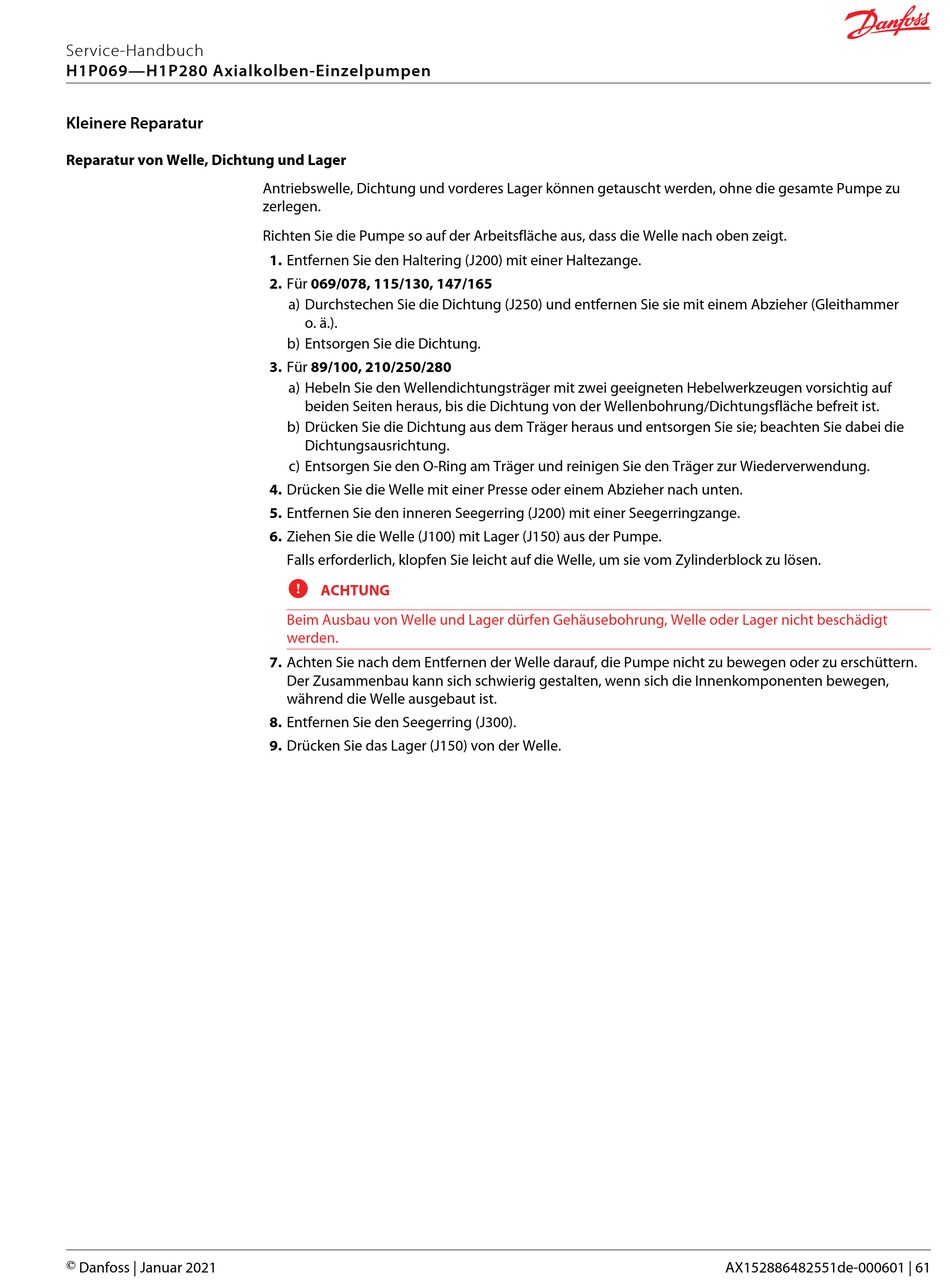

Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
Reparatur von Welle, Dichtung und Lager
©
Danfoss | Januar 2021
Antriebswelle, Dichtung und vorderes Lager können getauscht werden, ohne die gesamte Pumpe zu
zerlegen.
Richten Sie die Pumpe so auf der Arbeitsfläche aus, dass die Welle nach oben zeigt.
1. Entfernen Sie den Haltering (J200) mit einer Haltezange.
2. Für 069/078, 115/130, 147/165
a) Durchstechen Sie die Dichtung (J250) und entfernen Sie sie mit einem Abzieher (Gleithammer
o. ä.).
b) Entsorgen Sie die Dichtung.
3. Für 89/100, 210/250/280
a) Hebeln Sie den Wellendichtungsträger mit zwei geeigneten Hebelwerkzeugen vorsichtig auf
beiden Seiten heraus, bis die Dichtung von der Wellenbohrung/Dichtungsfläche befreit ist.
b) Drücken Sie die Dichtung aus dem Träger heraus und entsorgen Sie sie; beachten Sie dabei die
Dichtungsausrichtung.
c) Entsorgen Sie den O-Ring am Träger und reinigen Sie den Träger zur Wiederverwendung.
4. Drücken Sie die Welle mit einer Presse oder einem Abzieher nach unten.
5. Entfernen Sie den inneren Seegerring (J200) mit einer Seegerringzange.
6. Ziehen Sie die Welle (J100) mit Lager (J150) aus der Pumpe.
Falls erforderlich, klopfen Sie leicht auf die Welle, um sie vom Zylinderblock zu lösen.
C
ACHTUNG
Beim Ausbau von Welle und Lager dürfen Gehäusebohrung, Welle oder Lager nicht beschädigt
werden.
7. Achten Sie nach dem Entfernen der Welle darauf, die Pumpe nicht zu bewegen oder zu erschüttern.
Der Zusammenbau kann sich schwierig gestalten, wenn sich die Innenkomponenten bewegen,
während die Welle ausgebaut ist.
8. Entfernen Sie den Seegerring (J300).
9. Drücken Sie das Lager (J150) von der Welle.
AX152886482551de-000601 | 61
