Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Einstellungen
Standardverfahren
Einstellungen des Fülldruckbegrenzungsventils
©
Danfoss | Januar 2021
Dieser Abschnitt enthält Anweisungen zur Inspektion und Einstellung von Pumpenkomponenten. Lesen
Sie das gesamte Thema durch, bevor Sie mit einer Wartungsaufgabe beginnen.
Die Position der Messanschlüsse und die empfohlene Messmittelgrößen finden Sie in unter
Druckmessungen
auf Seite 29.
1. Stellen Sie sicher, dass die Umgebung sauber und frei von Verunreinigungen wie Schmutz ist.
2. Reinigen Sie bei ausgeschaltetem Antriebsmotor die Außenseite der Pumpe gründlich.
3. Beim Ausbau der Pumpe ist jede Hydraulikleitung zu kennzeichnen.
4. Wenn Sie Hydraulikleitungen abtrennen, verschließen Sie diese und versehen Sie jeden offenen
Anschluss mit einem Stopfen, um Verunreinigungen zu vermeiden.
5. Überprüfen Sie das System auf Verunreinigung.
6. Prüfen Sie die Hydraulikflüssigkeit auf Anzeichen von Verunreinigung: Ölverfärbung, Schaum im Öl,
Schlamm oder Metallpartikel.
7. Tauschen Sie bei Anzeichen von Verunreinigung in der Hydraulikflüssigkeit alle Filter aus und
entleeren Sie das Hydrauliksystem.
8. Spülen Sie die Leitungen und füllen Sie den Behälter mit der richtigen gefilterten Hydraulikflüssigkeit
auf.
9. Prüfen Sie vor dem Wiedereinbau auf Undichtigkeiten.
Herstellergarantie
Verunreinigungen können die internen Komponenten beschädigen und führen zum Verlust der
Herstellergarantie.
Sorgen Sie dafür, dass das System beim Entfernen und Installieren von Systemleitungen sauber bleibt.
Lassen Sie das System mit der Pumpe in der Neutralstellung laufen und messen Sie den Fülldruck.
In diesem Verfahren wird erklärt, wie das Fülldruckbegrenzungsventil überprüft und justiert wird.

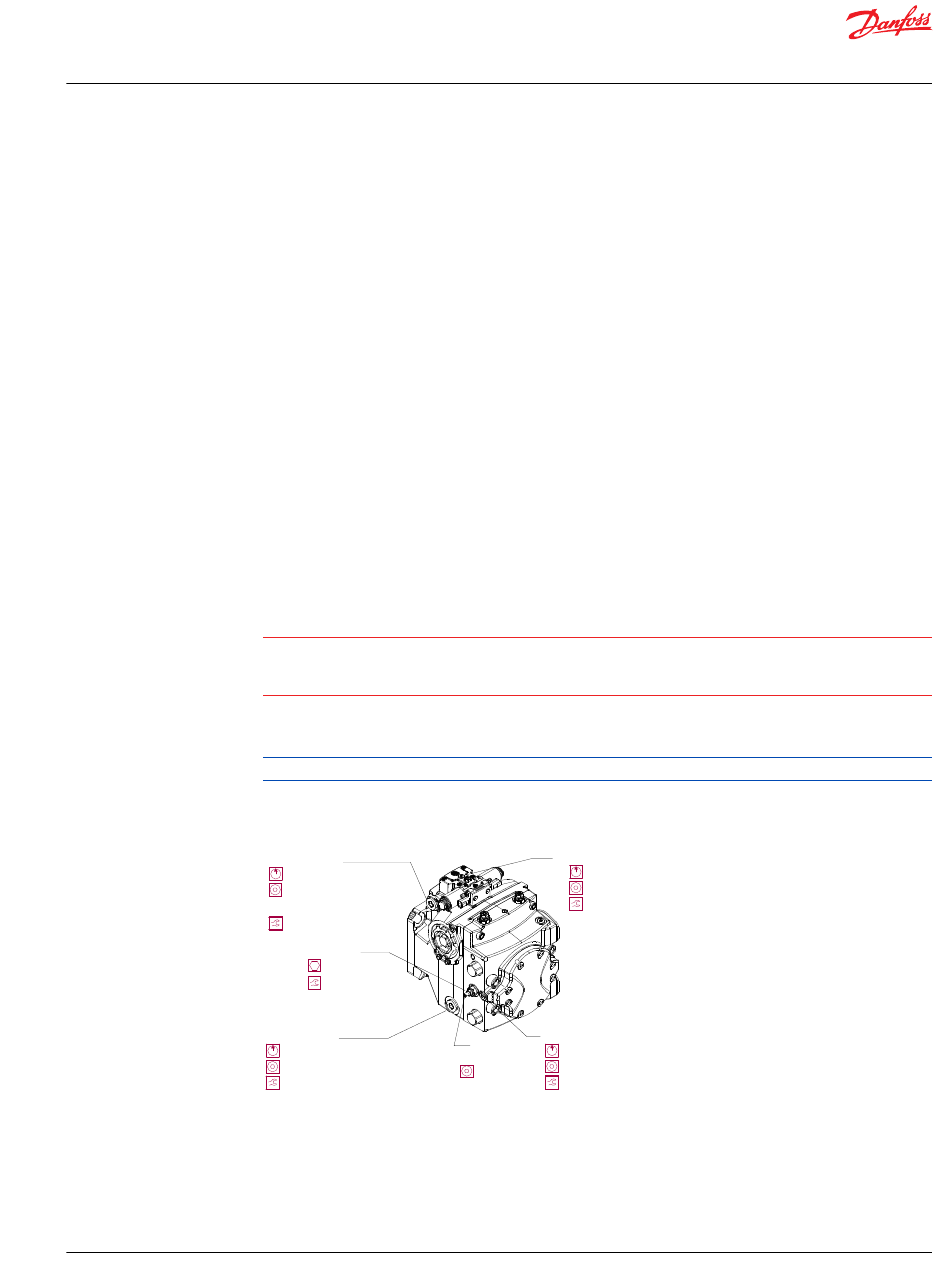

Einstellung des Fülldrucks
Case drain port L4
0 - 10 bar [0 - 100 psi]
3/8 in (069/078) /
9/16 in (089/100/147/165)
5/8 in (210/250/280)
70 N•m [52 lbf•ft]
Locknut
13 mm
12 N•m
[9 lbf•ft]
Case drain port L2
0 - 10 bar [0 - 100 psi]
9/16 (069/078) / 5/8 in (147/165/210/250/280)
70 N•m [52 lbf•ft] (078)
150 N•m [110 lbf•ft] (147/165/210/250/280)
1. Installieren Sie ein 50-bar-Manometer am Messanschluss M3.
2. Installieren Sie ein 10-bar-Manometer am Leckölanschluss L2 oder L4.
Die folgende Tabelle zeigt den zulässigen tatsächlichen Fülldruckbereich der Pumpe für einige CPRV-
Nenneinstellungen (siehe Modellcode auf dem Seriennummernschild).
Optional construction port M14
0 - 10 bar [0 - 100 psi]
3/16 in
12 N•m [9 lbf•ft]
Charge pressure gauge port M3
Adjustment
0 - 50 bar [0 - 1000 psi]
screw
1/4 in
5 mm
24 N•m [18 lbf•ft]
AX152886482551de-000601 | 37
