Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
Reparatur der Reglermagneten
50 |
©
Danfoss | Januar 2021

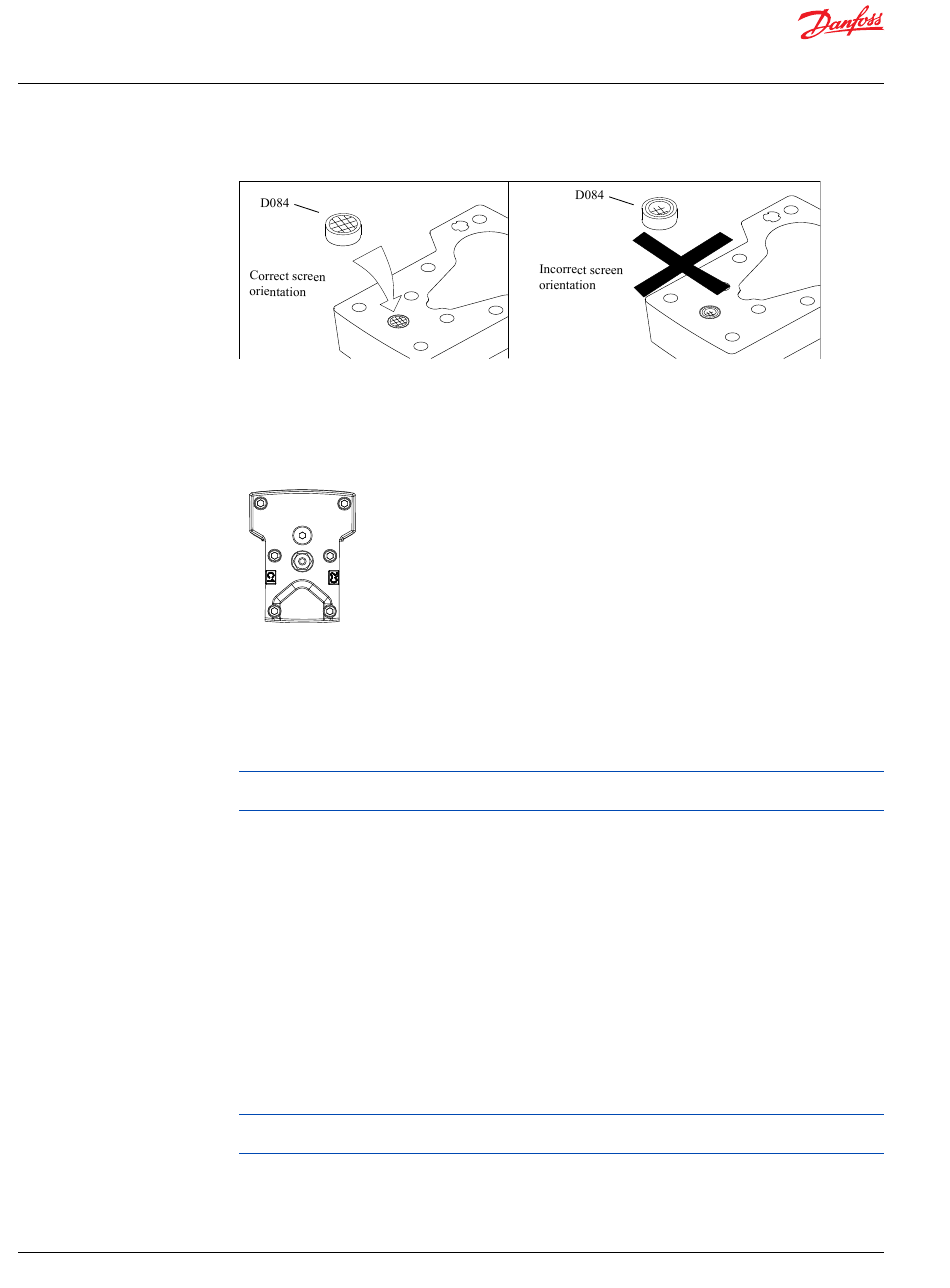

Ordnungsgemäße Siebausrichtung
3. Falls zuvor entfernt, installieren Sie die Düsen mit einem 3-mm-Innensechskantschlüssel und ziehen
Sie sie mit 2,5 Nm fest.
4. Bringen Sie Reglermodul und sechs Kopfschrauben (D250) an.
5. Ziehen Sie die Kopfschrauben (D250) mit einem 5-mm-Innensechskantschlüssel auf 13,3 Nm an.
Anzugsreihenfolge
1
2
6
5
4
3
Reparatur der Reglermagneten
1. Trennen Sie den elektrischen Anschluss und entfernen Sie die drei Kopfschrauben (D050) mit einem
4-mm-Innensechskantschlüssel.
2. Entfernen Sie den Magneten (D025) und den O-Ring (D025A). Entsorgen Sie den O-Ring.
3. Falls erforderlich, entfernen Sie die Spule mit einem 26-mm-Steckschlüssel.
Untersuchen Sie die bearbeiteten Oberflächen an Regler und Pumpenoberseite. Wenn Sie Kerben
oder Kratzer feststellen, ersetzen Sie die Komponente.
4. Fetten Sie den neuen O-Ring (D025A) mit Vaseline ein und setzen Sie ihn ein.
5. Montieren Sie den Magneten mit drei Kopfschrauben (D050) mit einem 4-mm-
Innensechskantschlüssel und ziehen Sie die Schrauben mit 5 Nm fest.
6. Montieren Sie die Spule mit einem 27-mm-Steckschlüssel und ziehen Sie die Schraubenmutter mit
5 Nm fest.
7. Schließen Sie die elektrischen Anschlüsse wieder an und prüfen Sie die Pumpe auf einwandfreien
Betrieb.
1. Trennen Sie den elektrischen Anschluss und entfernen Sie die drei Kopfschrauben (D050) mit einem
4-mm-Innensechskantschlüssel.
2. Entfernen Sie den Magneten (D025) und den O-Ring (D025A). Entsorgen Sie den O-Ring.
3. Falls erforderlich, entfernen Sie die Spule mit einem 26-mm-Steckschlüssel.
Untersuchen Sie die bearbeiteten Oberflächen an Regler und Pumpenoberseite. Wenn Sie Kerben
oder Kratzer feststellen, ersetzen Sie die Komponente.
4. Fetten Sie den neuen O-Ring (D025A) mit Vaseline ein und setzen Sie ihn ein.
P106 618E
AX152886482551de-000601
