Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
58 |
©
Danfoss | Januar 2021
Möglicherweise unregelmäßiger Pumpenbetrieb.
Vermeiden Sie, dass Metallfragmente in das Gehäuse der Steuerung fallen. Denken Sie daran, das Sieb zu
montieren.
13.3 Nm
[9.8 lbf•ft]
D250
5 mm
(6X)
D084
D098
2.5 Nm
[1.8 lbf•ft]
F00A
3 mm F00B

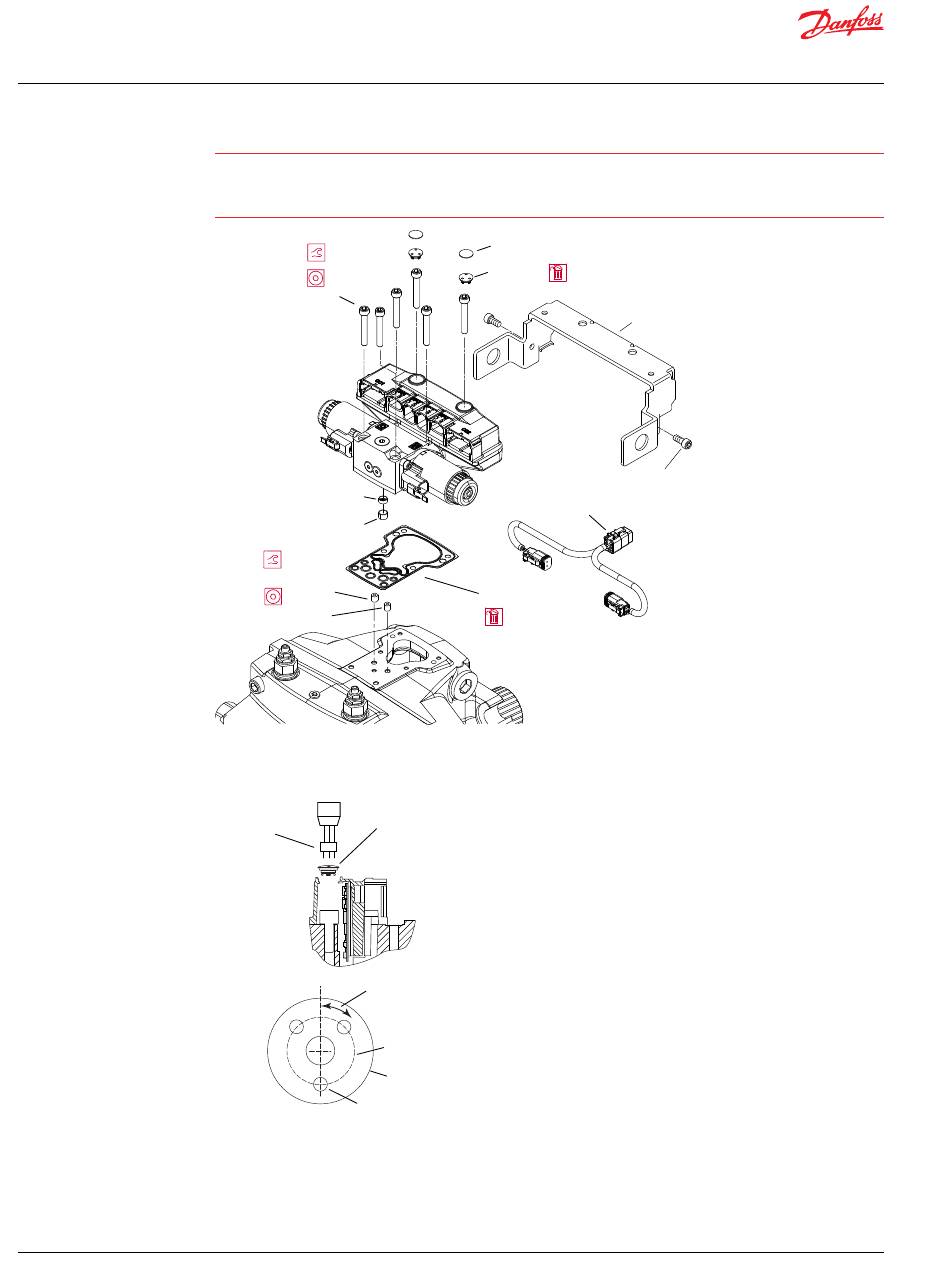

1. Trennen und entfernen Sie die Anschlusskabel (D640).
2. Erstellen Sie ein Spezialwerkzeug, um zwei Kunststoffstopfen (D610) zu entfernen.
Die Werkzeugabmessungen sind der untenstehenden Zeichnung zu entnehmen.
Special
Plug
tool
45 deg.
Ø 9.22 mm
Ø 14 mm
Ø 1.7 mm (x3)
3. Drücken Sie den Stopfen nach unten und drehen Sie ihn um 45 Grad gegen den Uhrzeigersinn.
4. Entsorgen Sie die Stopfen.
Beim Entfernen der Stopfen werden Wachsdichtungen zerstört.
Security
wax seal (2X)
D610 (2X)
D640
D150
P107 990E
P108 021E
D672
D674
AX152886482551de-000601
