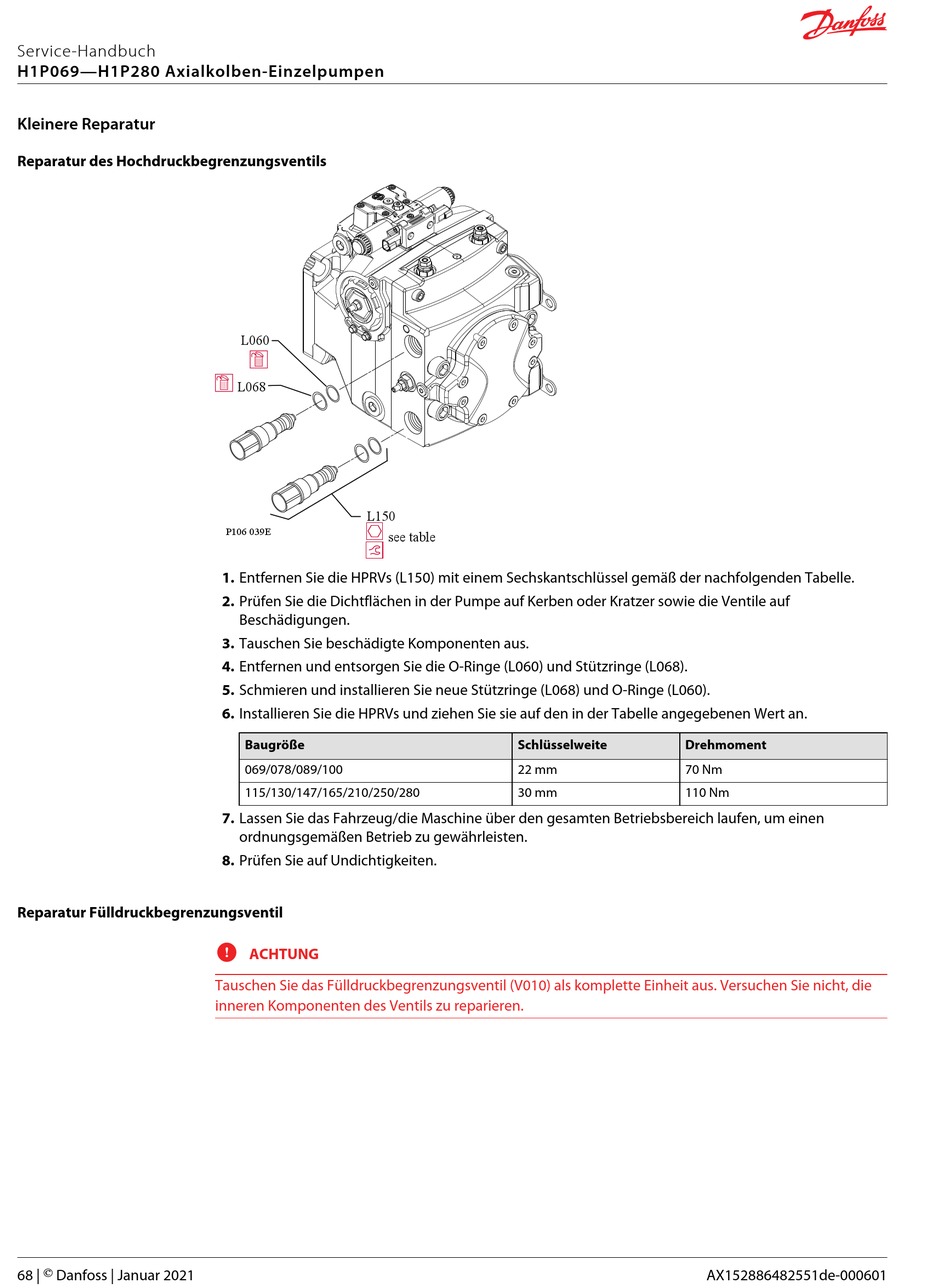

H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur
Reparatur des Hochdruckbegrenzungsventils
Reparatur Fülldruckbegrenzungsventil
68 |
©
Danfoss | Januar 2021
L060
L068
L150
P106 039E
see table
1. Entfernen Sie die HPRVs (L150) mit einem Sechskantschlüssel gemäß der nachfolgenden Tabelle.
2. Prüfen Sie die Dichtflächen in der Pumpe auf Kerben oder Kratzer sowie die Ventile auf
Beschädigungen.
3. Tauschen Sie beschädigte Komponenten aus.
4. Entfernen und entsorgen Sie die O-Ringe (L060) und Stützringe (L068).
5. Schmieren und installieren Sie neue Stützringe (L068) und O-Ringe (L060).
6. Installieren Sie die HPRVs und ziehen Sie sie auf den in der Tabelle angegebenen Wert an.
Baugröße
069/078/089/100
115/130/147/165/210/250/280
7. Lassen Sie das Fahrzeug/die Maschine über den gesamten Betriebsbereich laufen, um einen
ordnungsgemäßen Betrieb zu gewährleisten.
8. Prüfen Sie auf Undichtigkeiten.
C
ACHTUNG
Tauschen Sie das Fülldruckbegrenzungsventil (V010) als komplette Einheit aus. Versuchen Sie nicht, die
inneren Komponenten des Ventils zu reparieren.
Schlüsselweite
Drehmoment
22 mm
70 Nm
30 mm
110 Nm
AX152886482551de-000601
