Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Kleinere Reparatur

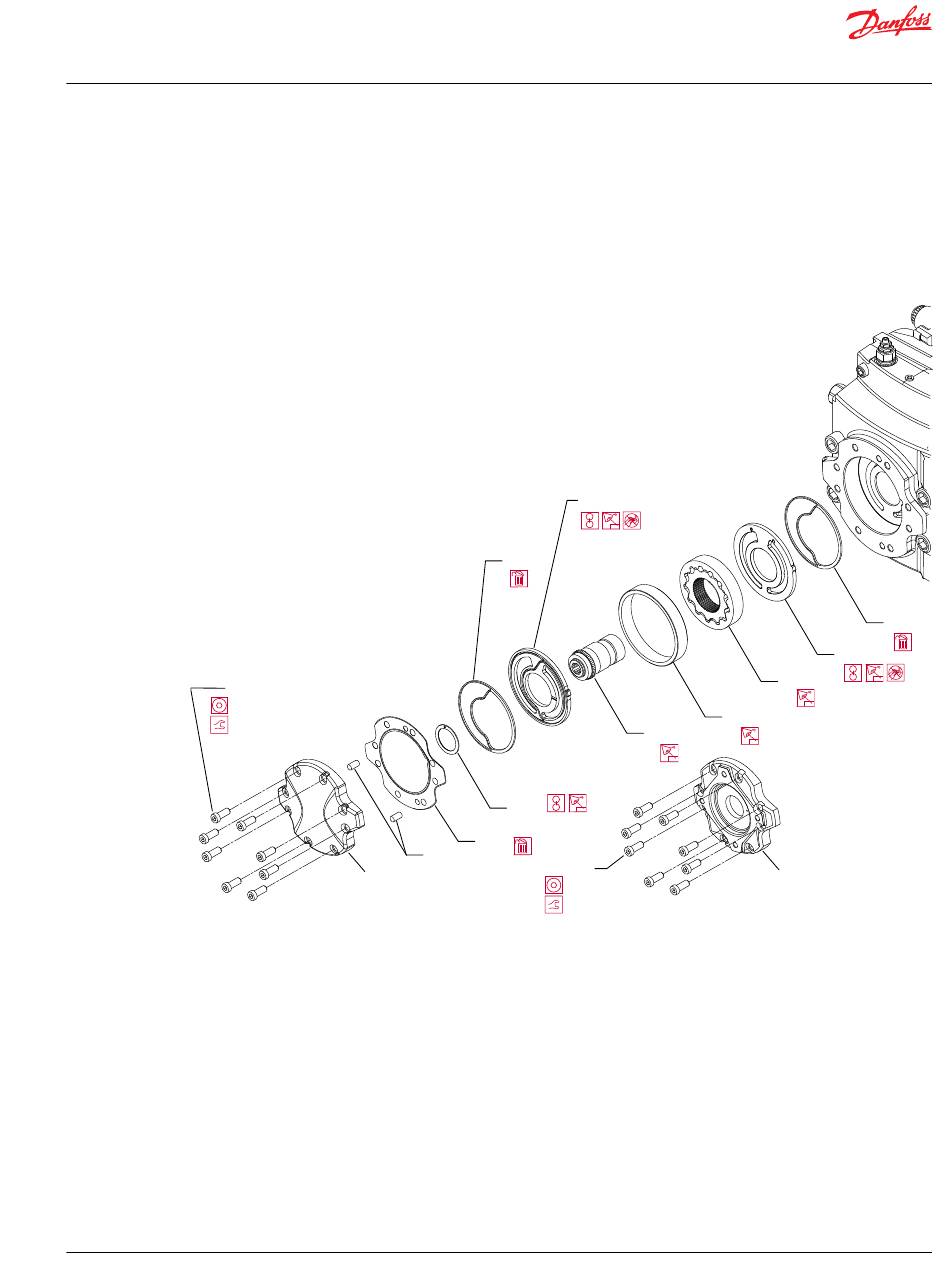

Reparatur der Füllpumpe
Reparatur der Füllpumpe
K400
10 mm
92 Nm [68 ft•lb]
©
Danfoss | Januar 2021
Wenn eine Zusatzpumpe angeschlossen ist, entfernen Sie die Zusatzpumpe, bevor Sie mit der Wartung
der Füllpumpe beginnen.
Positionieren Sie die Pumpe so, dass die vordere Welle nach unten zeigt. Befestigen Sie sie sicher an
einem geeigneten Montageständer.
G450
K100
1. Entfernen Sie die Befestigungsschrauben (K400) mit einem 10-mm-Innensechskantschlüssel.
2. Nehmen Sie die Abdeckung der Füllpumpe oder Durchtriebsdapter (K100) und Dichtung (K150) ab
und entsorgen Sie die Dichtung.
Ausrichtungsstifte (G450) können in Abdeckung oder Endkappe verbleiben.
3. Bauen Sie Zusatzpumpe und O-Ring (K250) aus und entsorgen Sie den O-Ring.
4. Nehmen Sie die Schrauben (K450) der Füllpumpenabdeckung und die Füllpumpenabdeckung (K550)
ab.
5. Entfernen Sie die Anlaufscheibe (K500).
Beachten Sie die Ausrichtung der Anlaufscheibe. Die beschichtete Seite zeigt zur
Füllpumpenkupplung (K200).
6. Entfernen Sie die Druckausgleichsplatte (S200) mit Dichtung (S300). Entsorgen Sie die Dichtung
(S300).
Beachten Sie die Ausrichtung von Ventilplatte und Dichtung.
S200
S300
K200
K500
K150
K400
10 mm
92 Nm [68 ft•lb]
S300
S250
S100
S150
P106 036E
K100
AX152886482551de-000601 | 65
