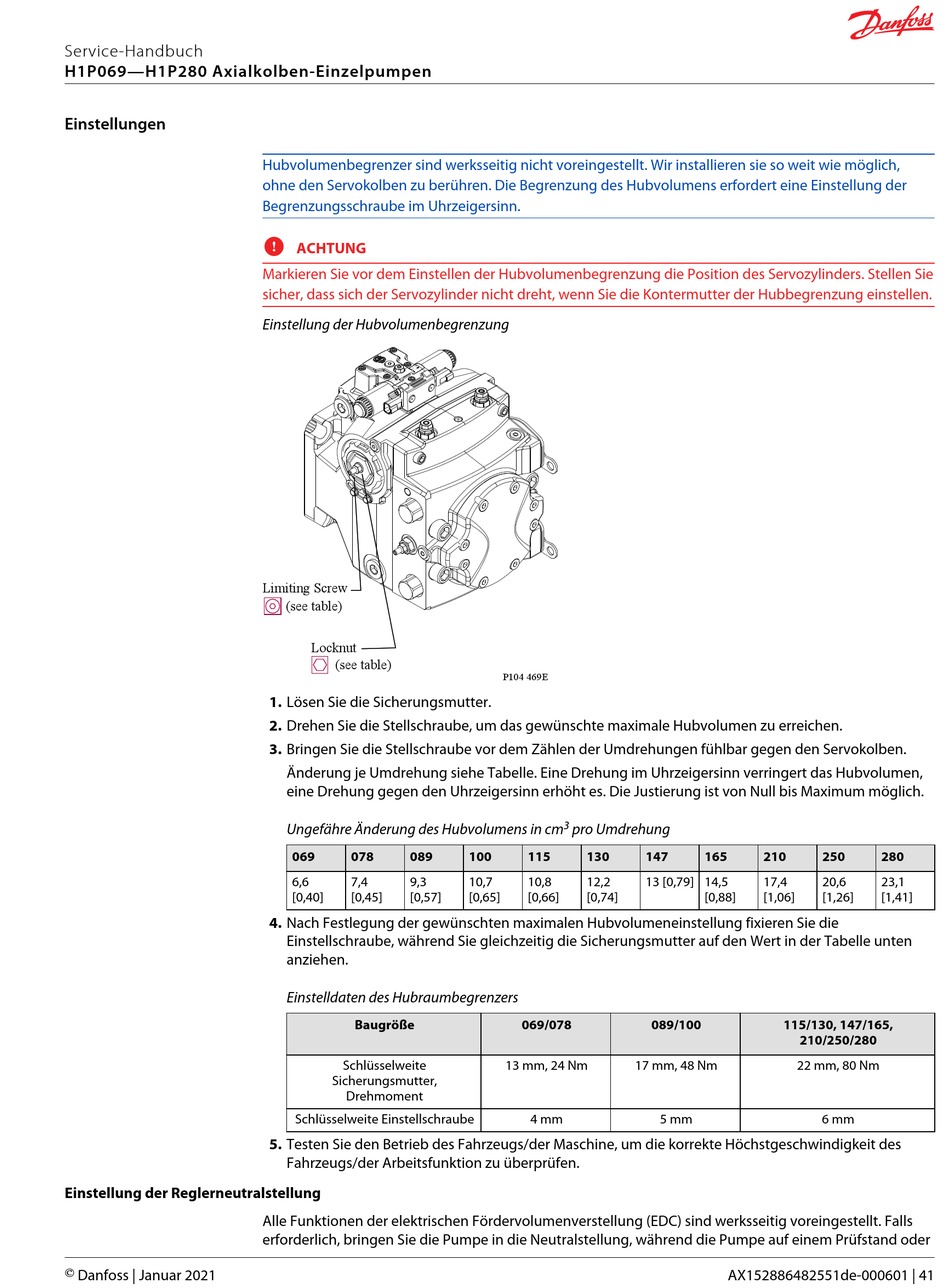

H1P069—H1P280 Axialkolben-Einzelpumpen
Einstellungen
Einstellung der Reglerneutralstellung
©
Danfoss | Januar 2021
Hubvolumenbegrenzer sind werksseitig nicht voreingestellt. Wir installieren sie so weit wie möglich,
ohne den Servokolben zu berühren. Die Begrenzung des Hubvolumens erfordert eine Einstellung der
Begrenzungsschraube im Uhrzeigersinn.
C
ACHTUNG
Markieren Sie vor dem Einstellen der Hubvolumenbegrenzung die Position des Servozylinders. Stellen Sie
sicher, dass sich der Servozylinder nicht dreht, wenn Sie die Kontermutter der Hubbegrenzung einstellen.
Einstellung der Hubvolumenbegrenzung
Limiting Screw
(see table)
Locknut
(see table)
1. Lösen Sie die Sicherungsmutter.
2. Drehen Sie die Stellschraube, um das gewünschte maximale Hubvolumen zu erreichen.
3. Bringen Sie die Stellschraube vor dem Zählen der Umdrehungen fühlbar gegen den Servokolben.
Änderung je Umdrehung siehe Tabelle. Eine Drehung im Uhrzeigersinn verringert das Hubvolumen,
eine Drehung gegen den Uhrzeigersinn erhöht es. Die Justierung ist von Null bis Maximum möglich.
Ungefähre Änderung des Hubvolumens in cm
069
078
089
6,6
7,4
9,3
[0,40]
[0,45]
[0,57]
4. Nach Festlegung der gewünschten maximalen Hubvolumeneinstellung fixieren Sie die
Einstellschraube, während Sie gleichzeitig die Sicherungsmutter auf den Wert in der Tabelle unten
anziehen.
Einstelldaten des Hubraumbegrenzers
Baugröße
Schlüsselweite
Sicherungsmutter,
Drehmoment
Schlüsselweite Einstellschraube
5. Testen Sie den Betrieb des Fahrzeugs/der Maschine, um die korrekte Höchstgeschwindigkeit des
Fahrzeugs/der Arbeitsfunktion zu überprüfen.
Alle Funktionen der elektrischen Fördervolumenverstellung (EDC) sind werksseitig voreingestellt. Falls
erforderlich, bringen Sie die Pumpe in die Neutralstellung, während die Pumpe auf einem Prüfstand oder
P104 469E
3
pro Umdrehung
100
115
130
147
10,7
10,8
12,2
13 [0,79] 14,5
[0,65]
[0,66]
[0,74]
069/078
13 mm, 24 Nm
17 mm, 48 Nm
4 mm
165
210
250
17,4
20,6
[0,88]
[1,06]
[1,26]
089/100
115/130, 147/165,
210/250/280
22 mm, 80 Nm
5 mm
6 mm
AX152886482551de-000601 | 41
280
23,1
[1,41]
