Service-Handbuch
H1P069—H1P280 Axialkolben-Einzelpumpen
Bedienung
16 |
©
Danfoss | Januar 2021

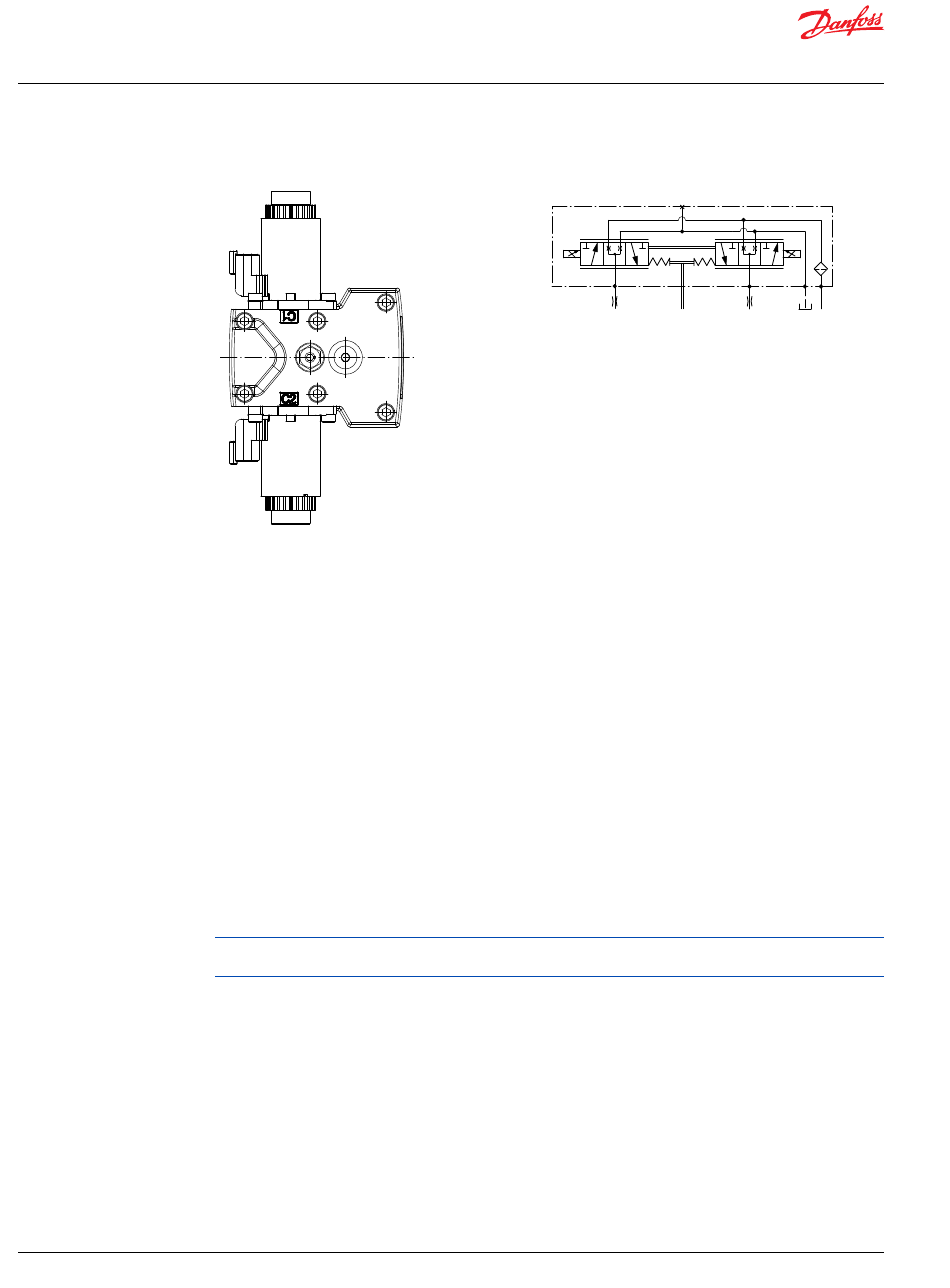

Elektrisch proportionale Verstellung
P003 191
EDC-Betrieb
Die EDCs der H1-Pumpen sind strombetriebene Regler, die ein pulsbreitenmoduliertes (PWM) Signal
erfordern. Die Pulsbreitenmodulation ermöglicht eine präzisere Regelung des Stroms zu den Magneten.
Das PWM-Signal bewirkt, dass der Magnetstift gegen den Portiersteuerkolben drückt, wodurch ein Ende
des Servokolbens unter Druck gesetzt wird, während das andere entlastet wird. Die Druckdifferenz über
dem Servokolben bewegt die Schwenkscheibe.
Die Rückführung der Schwenkscheibenposition zum Magneten erfolgt über eine Schwenkscheiben-
Rückführung, gegensätzliche Regelanschlüsse und eine lineare Feder. Das Regelsystem ist ausbalanciert,
wenn die Position der Rückführungskraft der Schwenkscheibenfeder exakt der Magnetkraft des
Eingangsbefehls des Bedieners entspricht. Ändert sich mit der Last der Hydraulikdruck im
Arbeitskreislauf, arbeiten Regler und Servo-/Schwenkscheibensystem konstant daran, die Position der
Schwenkscheibe zu halten.
Das EDC verfügt über ein positives neutrales Totband infolge von Steuerkolbenportierung, Vorlasten von
der Servokolbenbaugruppe und der linearen Regelfeder. Sobald der neutrale Schwellenstrom erreicht ist,
wird die Schwenkscheibe direkt proportional zum Regelstrom positioniert. Um die Wirkung des
regelungsneutralen Totbandes zu minimieren, empfehlen wir, dass die Getriebesteuerung oder das
Eingangsgerät des Bedieners einen Überstrom abgibt, um einen Teil des neutralen Totbandes
auszugleichen.
Die Neutralstellung des Steuerkolbens erzeugt an beiden Enden der Servokolbenbaugruppe einen
positiven Vorspanndruck.
Wenn das Steuereingangssignal verloren geht oder entfernt wird oder wenn der Fülldruck nachlässt,
schwenkt der federbelastete Servokolben die Pumpe automatisch in die Neutralstellung zurück.
EDC-Diagramm, Schwenkscheibenrückführung
M14
C1
F00B
F00A
Feedback from
Swash plate
AX152886482551de-000601
C2
T
P
P003 478E
