H1P069—H1P280 Axialkolben-Einzelpumpen
Einführung
Der geschlossene Kreislauf
Gehäuseleckölanschluss und Wärmetauscher
10 |
©
Danfoss | Januar 2021

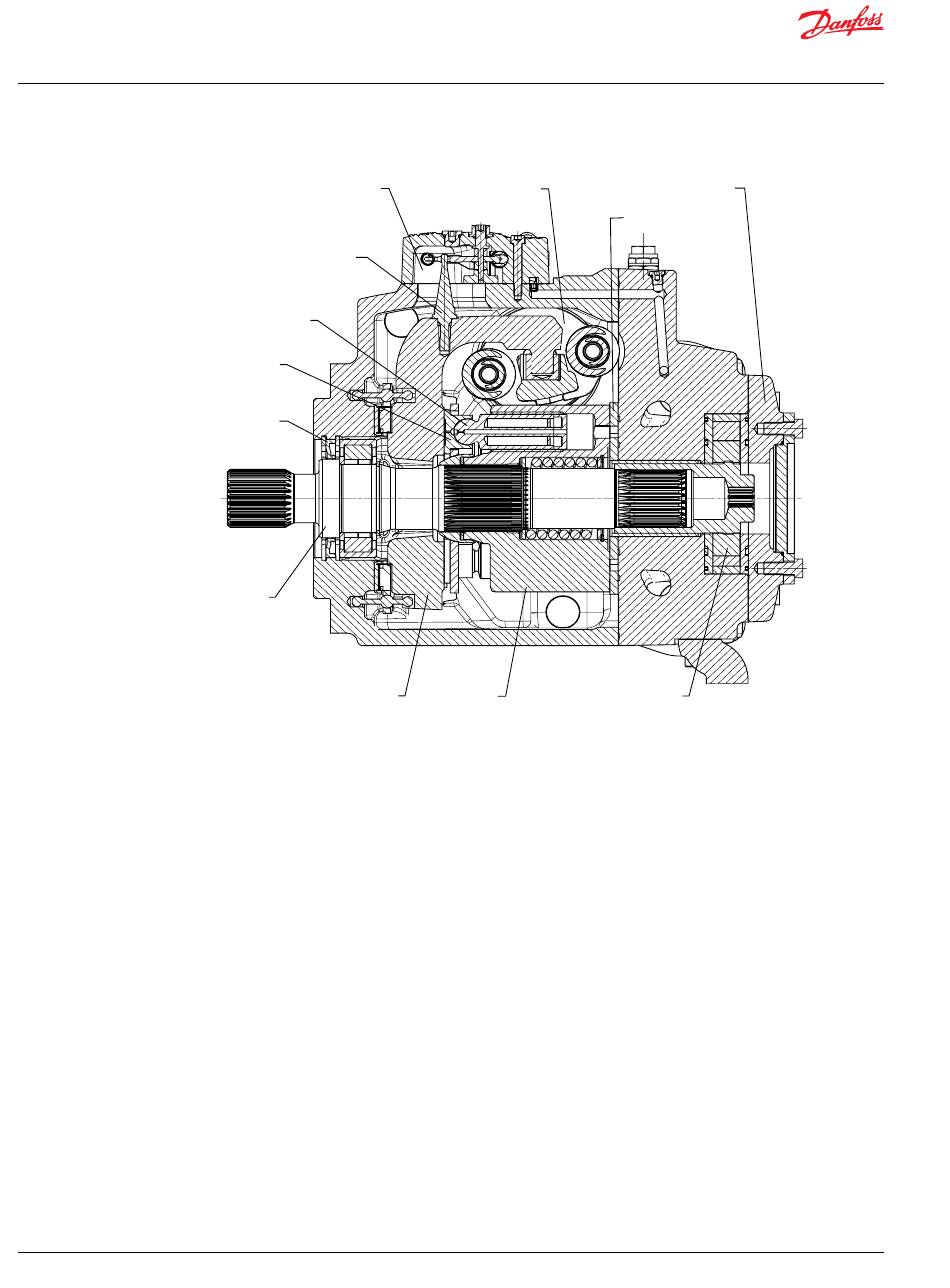

Schnittzeichnung
Electric displacement control
Swashplate feedback pin
Piston
Slippe r
Shaf t seal
Shaf t
Swashplate
Hydraulikleitungen verbinden die Hauptanschlüsse der Pumpe mit den Hauptanschlüssen des Motors.
Flüssigkeit fließt in beide Richtungen von der Pumpe zum Motor und zurück. Jede der
Hydraulikleitungen kann unter Hochdruck stehen. Im Pumpenmodus bestimmt die Position der Pumpen-
Schwenkscheibe, welche Leitung die Hochdruckleitung ist und in welche Richtung die Flüssigkeit strömt.
Pumpe und Motor benötigen Leckölleitungen, um heiße Flüssigkeit aus dem System zu entfernen. Die
Entleerung von Pumpe und Motor erfolgt über die oberste Öffnung, um sicherzustellen, dass die
Gehäuse mit Flüssigkeit gefüllt bleiben.
Der Pumpengehäuseleckölanschluss kann an den unteren Leckölanschlüssen am Motor angeschlossen
oder in die dem Wärmetauscher vorgelagerte Gehäuseablassleitung abgezweigt werden. Ein
Wärmetauscher mit Bypass-Ventil kühlt das Lecköl, bevor es in den Tank zurückfließt.
Servo piston
Auxiliary mounting pad "B"
Cylinder block
Valve plate
Charge pump
P106 045E
AX152886482551de-000601
