CDI35 Interface
CDI35 so nah wie möglich zum Kompaß und für Servicezwecke
leicht zugänglich plazieren.
Die zwei Befestigungsschauben in die Schlitze stecken und die
Einheit am Schott montieren. Durch Öffnen Zugang zur
Anschlußleiste verschaffen.

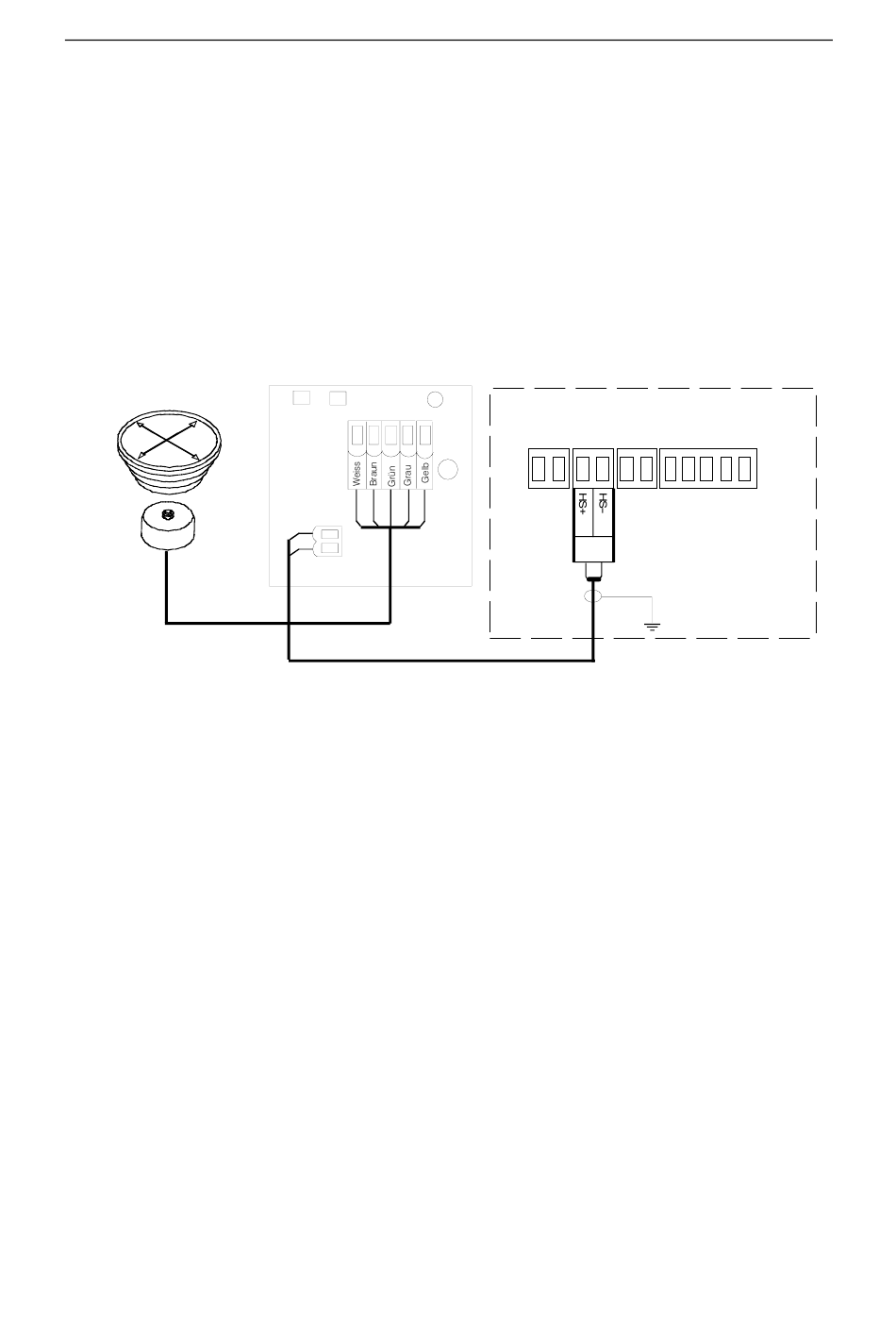

Das CD100 Kabel auf die passende Länge kürzen und beide
Kabel entsprechend dem folgenden Anschlußplan verbinden.
CDI35 INTERFACE PCB
1 2 3 4 5
Abbildung 39 CD100/CDI35 Anschluß
Einbau- und Bedienungsanleitung
A N SC H LU SS BO X
HAUPT-PLATINE
KUR S-
Sensor
*
* NICHT POLARISIERT
(FARBUNABHÄNGIG)
