Anmerkung !
3.6
Anschlußbox-Installation
20220513/– Simrad GmbH & Co. KG, D-26723 Emden
dafür vorgesehenen Schrauben auf einem geeigneten Fundament
zu montieren. Der Übertragunghebel und die Ruderpinne müs-
sen auf gleicher Höhe sein. Ein eventueller Höhenunterschied ist
mit geeignetem Anpass-Material auszugleichen
Die
Raumverhältnisse
Übertragungsgestänges erfordern, um den RF300 näher am Ru-
derschaft montieren zu können.
Die Montageschrauben am RF300 Rückgeber und Kugelgelenk
des Übertragungsgestänges befestigen.
Um sicherzustellen, daß die mechanische Verbindung zum RF300
einwandfrei funktioniert, ist die Bewegung des RF300 zu
überprüfen, während eine weitere Person das Ruder in sämtliche
Stellbereiche (von hart BB nach hart STB) bewegt.

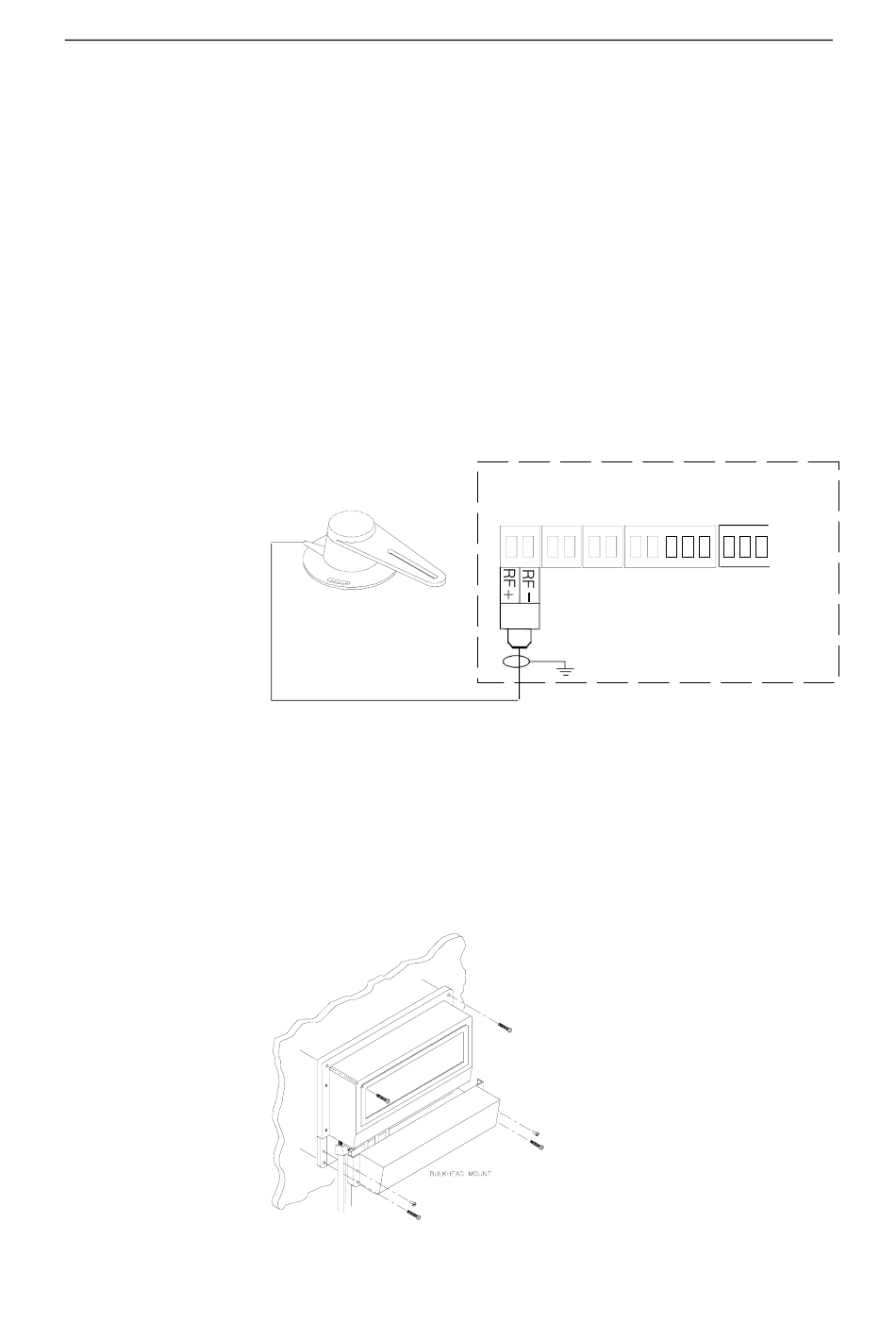

Abbildung 17 RF300 Anschluß
Die J300X und J3000X Anschlüsse sind nicht wetterfest und
sollten an einem trockenen Platz zwischen der Steuer- und der
Antriebseinheit montiert werden. Temperaturen über + 55° C
(+130°F) sind zu vermeiden
Abbildung 18 Anschlußbox - Wand-/Schottmontage
Einbau- und Bedienungsanleitung
könnten
eine
ANSCHLUSSBOX
HAUPT-PLATINE
Ruder-
Rudder
Rudder
Feedb.
Feedb.
Geber
*
* NICHT POLARISIERT
(FARBUNABHÄNGIG)
Kürzung
des
45
