Robertson AP11 Autopilot
IS11 DATABOX
60
V-Versorgung ist eine separate 12V-Quelle für die Instr. -
Eingänge Vbat+ und Gnd vorzusehen.
J300X/J300X-40 NMEA-Eingang/Ausgang
Die Anschlußboxen J300X und J300X-40 haben zwei NMEA-
Daten-Ein- und Ausgangskanäle. Die Eingänge sind werkseitig
voreingestellt und nicht modifizierbar. Anschlüsse externer
Navigationsempfänger, Seekartenplotter und anderer NMEA-
"Sender" müssen daher wie folgt vorgenommen werden :
Navigationsempfänger oder Plotter an Datenkanal 2 (RX2) der
Leiterplatine.
IS11 Databox oder Wind- und Geschwindigkeits-Eingangsdaten
externer Ausrüstungen an Datenkanal 1 (RX1) der Hauptplatine.
J300X ANSCHLUSBOX
TB8
NAV. EMPFÄNGER
ODER PLOTTER

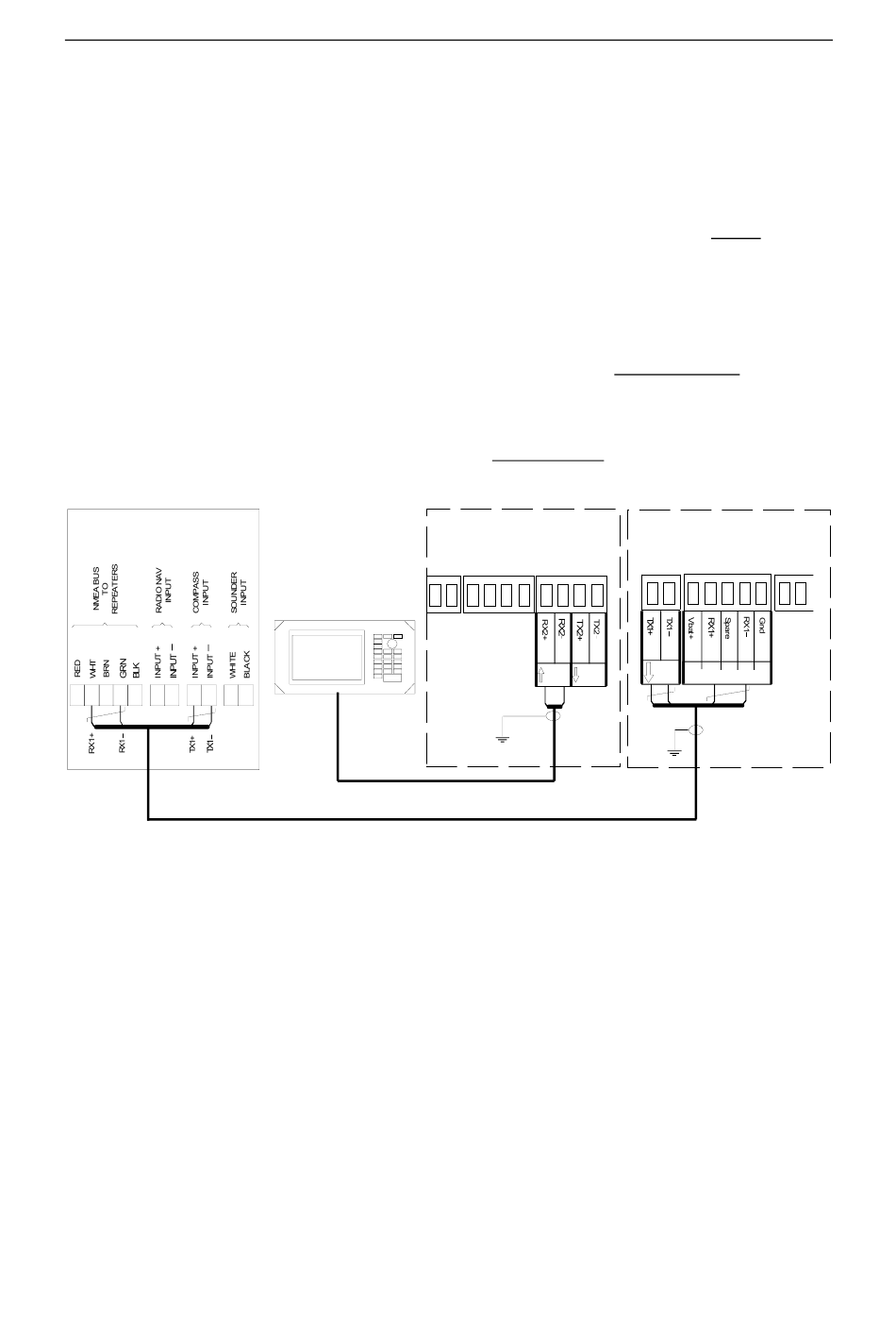

Abbildung 33 J300X/J300X-40 NMEA Eingang/Ausgang
LEITERPLATINE
TB9
TB10
N M E A
N M E A
In p u t2
O u tp u t2
Anschluß
20220513/- Simrad GmbH & Co. KG, D-26723 Emden
J300X ANSCHLUSSBOX
HAUPTPLATINE
R e d W h B n G n B lk
N M E A
O u tp u t
D A T A B O X (N M E A In p u t)
*
verdrillte
*
Kabelpaare
