3.10
RFC35R Fluxgate-Kursgeber mit elektronischem
Drehgeschwindigkeitskreisel
J3000X/J300X ANSCHLUSSBO X
20220513/– Simrad GmbH & Co. KG, D-26723 Emden
Die Kompaß-Stirnfläche des RFC35 ist OBEN. Niemals
umgekehrt montieren! Den Sensor so weit wie möglich in der
Horizontalen ausrichten.
RFC 35
FLU X G ATE
KO M P ASS

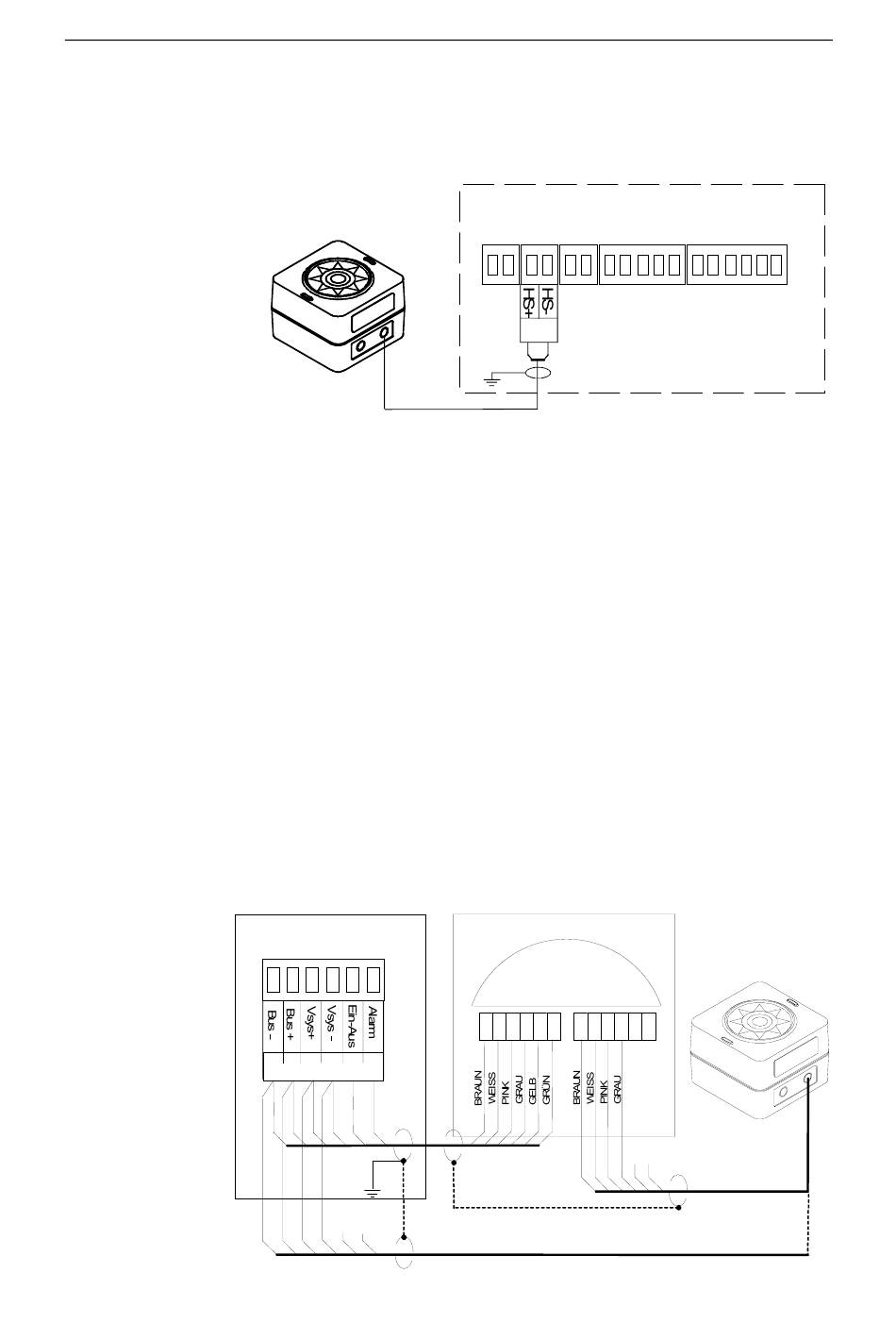

Abbildung 26 RFC35 Installation
Der RFC35R ist ebenfalls ein Fluxgate-Kursgeber, jedoch mit
elektronischem Drehgeschwindigkeitskreisel, so daß auch hier
die Vorkehrungen zur Installation, wie bereits für den Standard
RFC35 beschrieben, zu beachten sind.
• Den Robnet-Stecker vom Kabel trennen und die Ersatzklem-
me aus dem Zubehörsatz nutzen.
• Die Bedieneinheit gemäß der nachfolgenden Zeichnung an-
schließen. Beachten, daß die gelbe und grüne Kabelader nicht
anzuschließen sind.
(Alternativ kann der RFC35R an die Anschlußbox ange-
schlossen werden.)
H A U P T P L A T IN E
B r W eP n k G raG e l G rü
R O B N E T
N IC H T
AN SC H LIE SSEN !
Einbau- und Bedienungsanleitung
A N S C H LU SS B O X
H AUPTPLA TINE
Kurs
Sensor
*
* NICH T PO LAR ISIER T
(FAR BU NA BH ÄN G IG )
HAUPT-BEDIENEINHEIT
R Ü C K S E IT E
N IC H T
A N SC H LIE SSEN !
N O T E
ALTERNATIV-ANSCHLUSS
RFC35R
DREHGESCHW.-
KREISEL
55
