Robertson AP11 Autopilot
5.4
Hardware-Test
5.5
Signal-Monitor
Anmerkung !
5.6
System Status
92
Um sicherzustellen, daß die NMEA-Hardware der Anschlußbox
einwandfrei ist, besteht die Möglichkeit eines " loop-back "-Tests
(Schleifen-Rücklauf-Test). TX1+ an RX1+ und TX1- an RX1- für
Datenkanal Nr. 1 (J3000X) und ähnlich für Datenkanal Nr. 2
(J300X) anschließen.
Das Display zeigt "OK" bei einwandfrei funktionierender
Hardware und "--", falls Fehler vorliegen.
Ist
eine
Dataline
angeschlossen, erfolgt der "loopback"-Test automatisch
Am Anschlußbox-Eingang können eingehende Signale der
entsprechenden "RX" LED-Anzeige am Eingangsstromkreis
verfolgt werden. Datenkanal 1 an der Haupt-Platine, Datenkanal 2
(J300X) an der Leiterplatine.
Blinkendes LED zeigt den Empfang eines Signals.
Dennoch könnte ein Problem mit der Baudrate, Polarität und den
Stop-Bits bestehen.
Die Anschlußbox verfügt auch über ein NMEA "TX" LED , das
bei eingeschaltetem Autopiloten blinkt. (Kurs- und Ruderwinkel-
Daten werden übermittelt.) Sicherstellen, daß bei Prüfung der
Eingangs-Daten "TX" LED nicht mit "RX" LED verwechselt
wird.
Mit der Taste > weiter zum System-Status-Test.
Rudder
MODE
Rudder

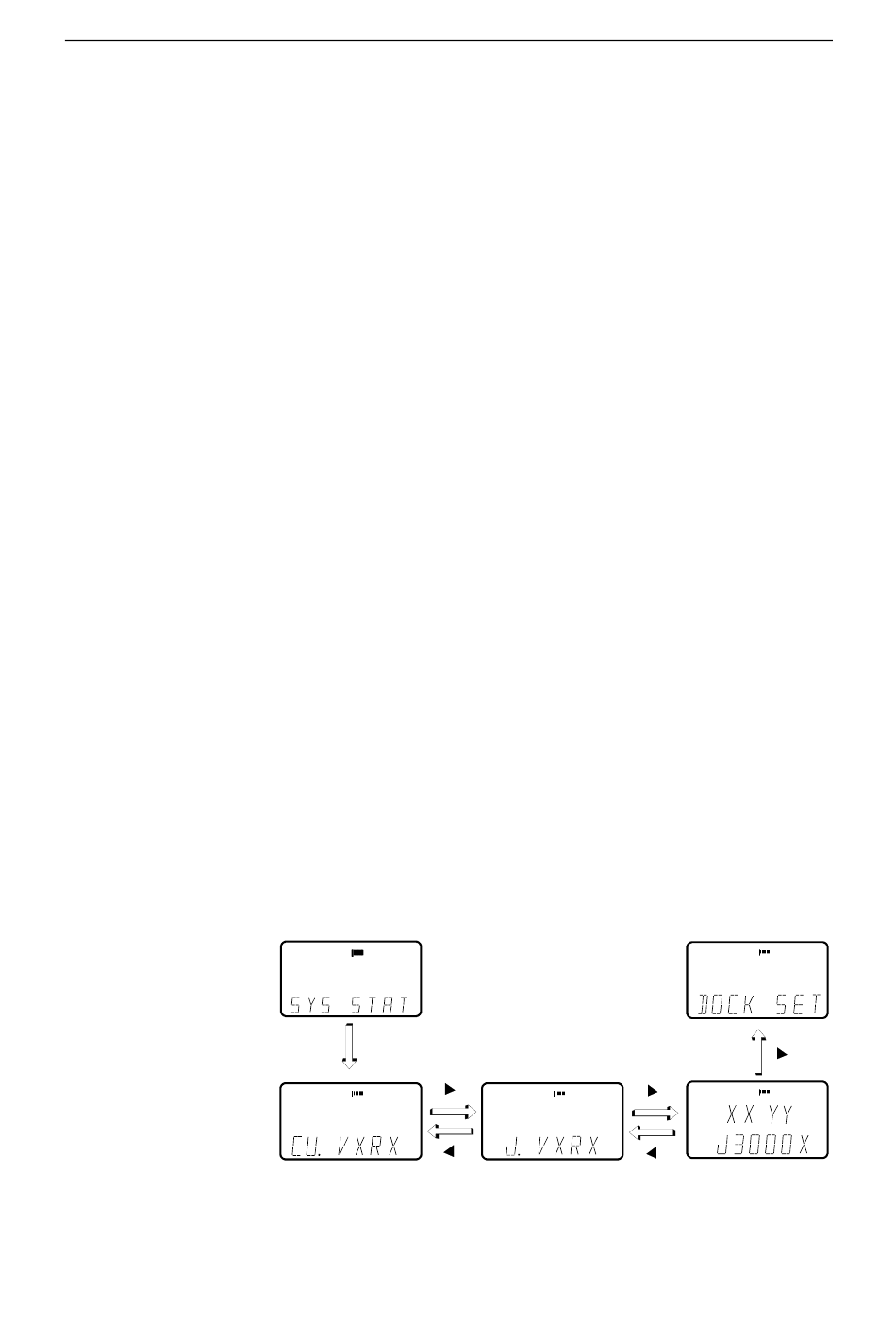

Der
Hauptsystem-Status
Softwareversion der Bedieneinheit und der Anschlußbox sowie
Databox
an
einen
Rudder
ermöglicht
20220513/- Simrad GmbH & Co. KG, D-26723 Emden
der
Datenkanäle
Rudder
Rudder
XX - Power Board Revision
YY - Main Board Revision
das
Lesen
der
