Installation des Bediengerätes
52
Das Bediengerät ist vollständig wasserdicht und somit für Außen-
und Innenmontage gleichermaßen geeignet. Die Anschlußleiste
sollte allerdings vor Feuchtigkeit geschützt und, wenn möglich,
die Rückseite zugänglich sein, um den Kondensattrockner jährlich
auswechseln zu können.
Der Einbauplatz sollte so gewählt werden, daß die Anzeige vom
Steuerstand aus gut lesbar ist. Zwischen Bediengerät und
Magnetkompaß ist mindestens ein Abstand von 150 mm
einzuhalten.
Die Montagefläche muß plan sein, Unebenheiten von mehr als 0,5
mm können zu Haarrissbildung führen.

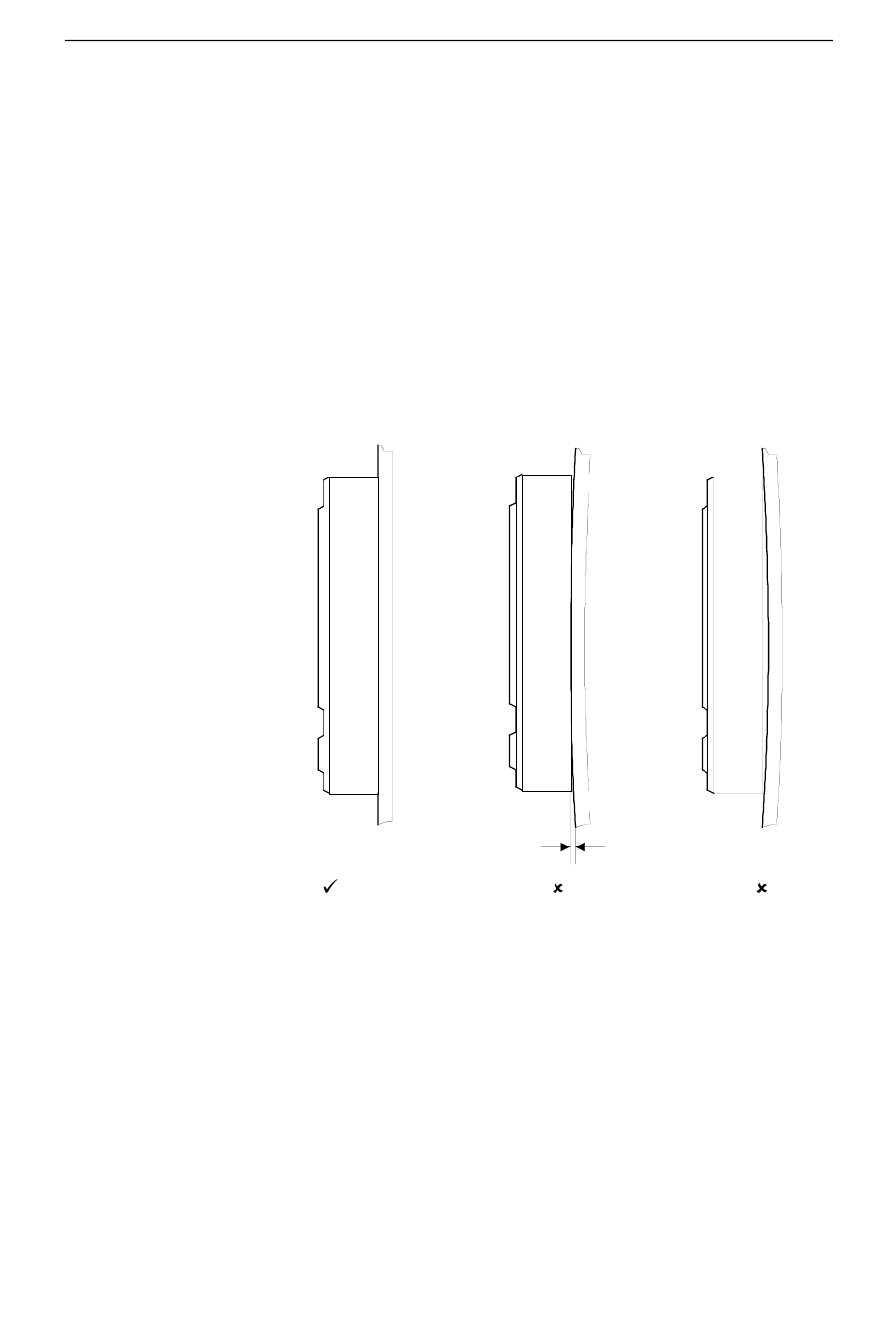

Abbildung 23 Montage der Bedieneinheit
1. Nach Wahl eines geeigneten Einbauortes kann mit der
Installation
begonnen
einzubauenden Instrumentes notieren.
2. Sorgfältig
die
Einbaustelle positionieren.
3. Ein kleines Führungsloch in der Mitte der Schablone bohren.
An der Rückseite prüfen, ob das Umfeld für den gesamten
Raumbedarf ausreicht.
4. Das Führungsloch mit einem 50 mm Kreisschneider oder
anderem zur Verfügung stehenden Werkzeug erweitern. Die 4
Befestigungslöcher mit einem 2,5 mm Bohrer bohren.
0.5 mm m ax.
werden.
Die
selbstklebende
Montageschablone
20220513/- Simrad GmbH & Co. KG, D-26723 Emden
