Ruder-Rückgeber-Eichung
In der Anzeige erscheint RUD MAX >. Diese Funktion
ermöglicht, die Linearität der mechanischen Übertragung
zwischen Ruder und Ruderrückgeber anzupassen. MODE-Taste
zur Aktivierung der Ruder-Eichung drücken. Die Anzeige
"blinkt". Das Steuerrad hart nach Stbd. (wie Pfeilanzeige) bis zum
Steuerbord-Ruderanschlag drehen.
Rudder

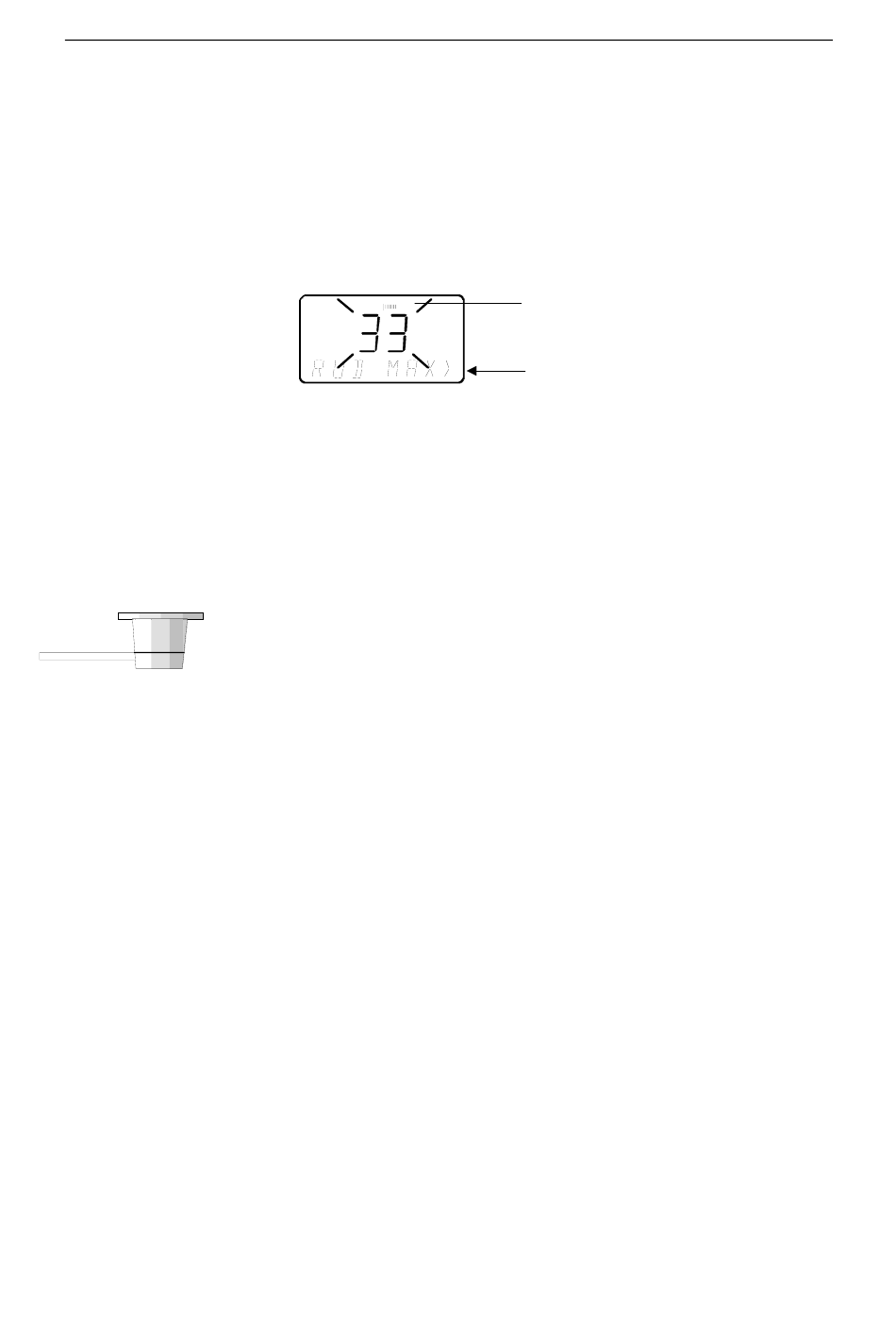

Der im Display (Beispiel) angezeigte Wert wurde vor einer
Justierung von der Rückgeber-Einheit übernommen. Der Balken
zeigt die Richtung des Rückgeber-Signals. Weicht der angezeigte
Winkel vom tatsächlichen Winkel ab, ist der korrekte
Ruderwinkel durch Drücken von < oder >. einzustellen. Den Wert
mit der MODE-Taste speichern.
Ist der Ruder-Rückgeber nicht gemäß den Anleitungen auf Seite
44 oder falsch herum montiert, erscheint in der Balkenanzeige
der umgekehrte Ruderwinkel. Korrektur, wie oben beschrieben,
vornehmen, bis der korrekte Ruderwinkel auf der richtigen Bal-
kenseite erscheint.
Weiter zum nächsten Menüschritt, der BB-Ruder-Eichung, mit >.
Gleichen
Vorgang
wiederholen. (Diesmal ist keine Korrektur für die richtige
Balkenanzeige
Ruderrückgeber-Eichung kann dennoch die Ruder-Null-Lage
falsch sein, wird jedoch später während der See-Erprobung
justiert.
Mit > zum nächsten Menüschritt.
Ruder-Test
Das Display zeigt RUD TEST. Der Rudertest legt die Richtung
der Ruderbefehle fest und stellt die Ruderlegezeit auf einen
passenden Wert ein, wenn eine links-/ rechts-drehende
Antriebseinheit installiert ist. Ist das System an eine
magnetventilgesteuerte Antriebseinheit angeschlossen, so wird
die Richtung der Befehle eingestellt und der adaptive Ruderkreis
kompensiert den Ruderanschlag.
Vor Beginn des Rudertests ist das Ruder manuell auf
Mittschiffs-Position zu stellen. Es ist wichtig, daß der zur Leis-
tungsunterstützung eingesetzte Antrieb oder der Elektromotor
Einbau- und Bedienungsanleitung
Ruderwinkel-Anzeige
(Balken)
Steuerrad-Drehrichtung
mit
hartem
erforderlich).
Nach
Backbord-Ruderanschlag
abgeschlossener
71
