J3000X/J300X ANSCHLUßBOX
H A U P T P L A T IN E
B n W hP n k G ry Y e l G n
R O B N E T
Anmerkung !
20220513/– Simrad GmbH & Co. KG, D-26723 Emden
5. Die Anschlußdrähte der Bedieneinheit an das Kabel in
korrekter Farbfolge anklemmen. In der Nähe der Klemmleiste
sind Kabelhalterungen vorzusehen.
6. Vor Verschraubung des Gerätes ist ein Funktionstest
durchzuführen.
7. Ist das Instrument von der Rückseite nicht zugänglich, sollten
die Anschluß- klemmen vor dem Einsetzen mit einem
neutralen Fett, wie z. B. Vaseline, Silikonfett oder WD40
konserviert werden. Diese Materialien sind auch für andere
Instrumente/Geräte unschädlich.
8. Instrument mit den 4 selbstschneidenden Schrauben (Nr. 6)
befestigen. Darauf achten, daß die Dichtung sauber aufliegt.
Die Schrauben dürfen nicht zu fest angezogen werden. Ein
Verspannen des Instrumentes darf auf keinen Fall erfolgen, da
sonst Haarrisse entstehen könnten und Feuchtigkeit eindringen
kann.
Auf keinen Fall das Instrument mit einem Hartkleber einsetzen!
Gerät und Kondensattrockner könnten beschädigt werden.
Zum Abschluß den Abdeckrahmen auf das Instrument setzen.
9.
HAUPTSTATION
R Ü C K S E IT E
LE IT S C H IC H T

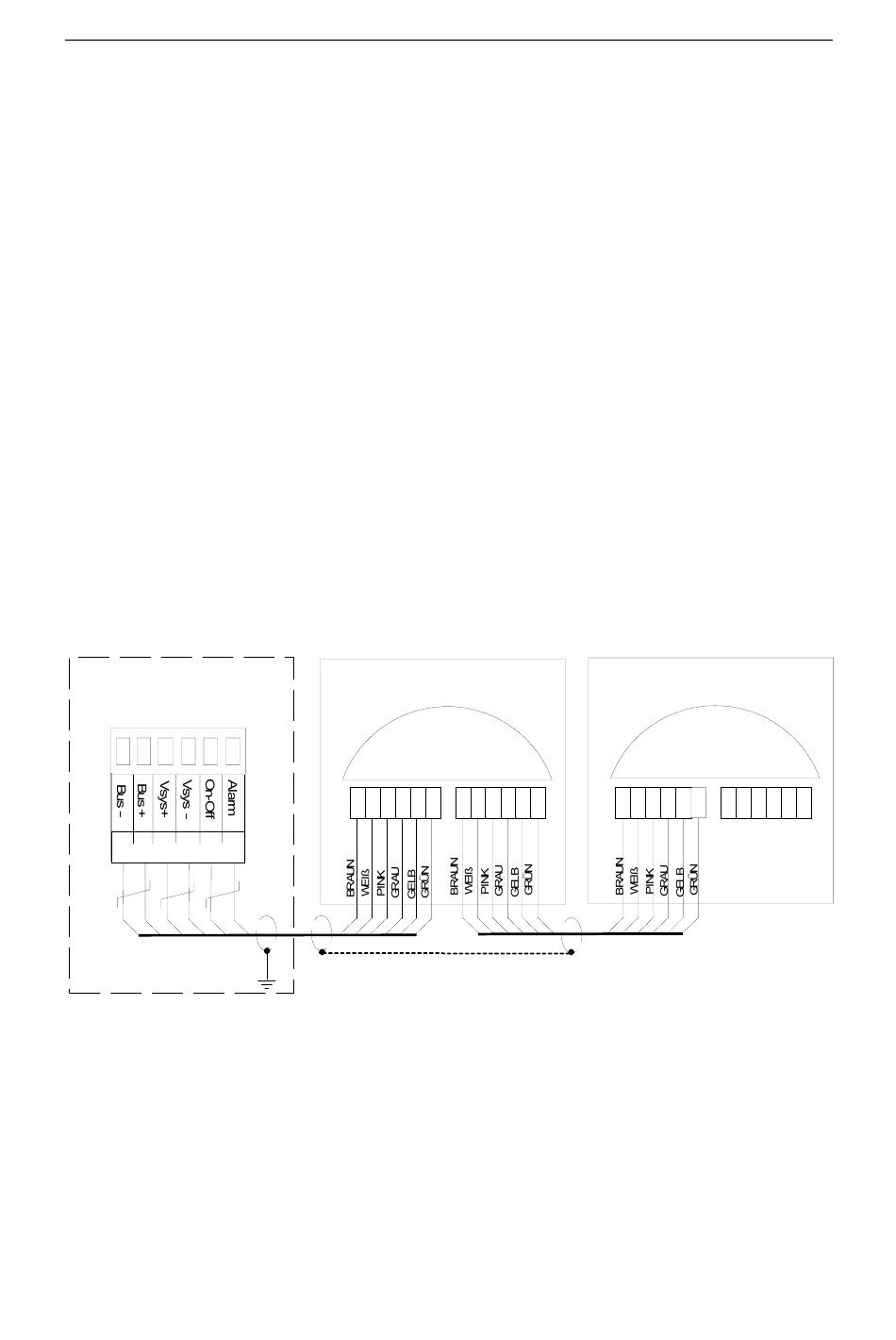

Abbildung 24 Anschluß Bediengerät
Die Verbindung der beiden Leitschichten ist in einer
Dualstation wichtig. An beiden Kabelenden ausreichende Isolie-
rung abstreifen, Geflecht lösen und miteinander, evtl. über eine
Kabelklemme, verbinden.
Einbau- und Bedienungsanleitung
ZWEITSTATION
R Ü C K S E IT E
53
