IKAR HRA Prüfbuch Und Gebrauchsanleitung Seite 71

Περιγραφή λειτουργίας για συσκευές ασφάλισης καθ' ύψος με σύστημα διάσωσης με
παλινδρόμηση δια μηχανισμού χειρισμού περιέλιξης με αλυσίδα (τύπος HRA) σύμφωνα με το

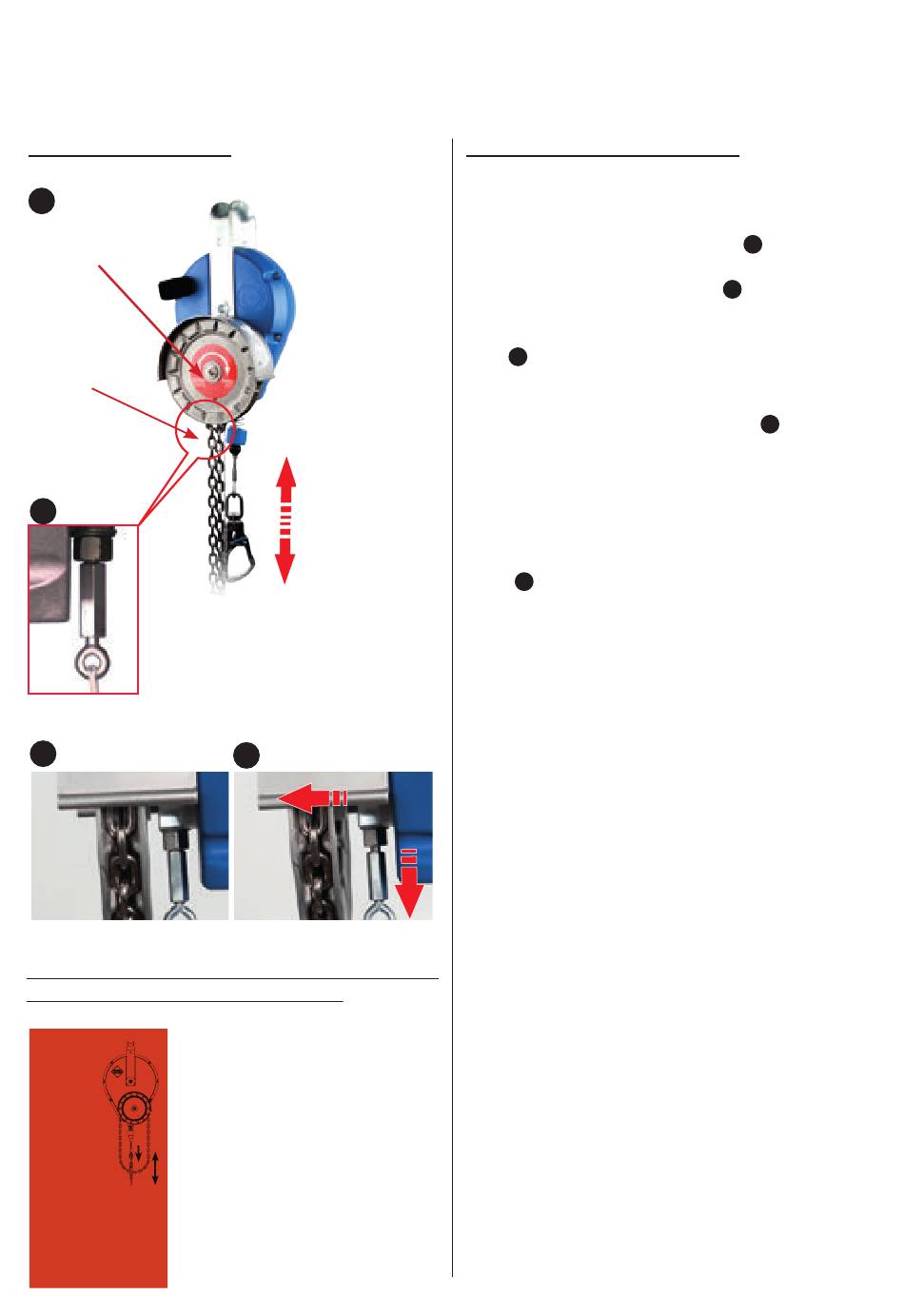

Εφαρμογή διάσωσης:
19
Μηχανισμός
χειρισμού
περιέλιξης
με αλυσίδα
σφράγιση
Μπουλόνι
κουμπώματος
με υρματόσκοινο
έλξης
22
20
IKAR EN Typenschilder
Σημάνσεις της συσκευής ασφάλισης καθ' ύψος με
σύστημα διάσωσης με παλινδρόμηση:
Bedienungsanleitung
Rettungshubeinrichtung
mit Haspelkette -
Instructions for rescue
lifting device -
Notice d'utilisation du
dispositif de secures -
1. Verplombten Kettenzug
öffnen - open the sealed
chain hoist - ouvrir fermeture
auto-agrippante plombée
1
2
2. Rastbolzen mit Zugseil
herausziehen
3
Pull out locking pin
Tirer le boulon a'arrêt
3. Kettenrad durch Zug an der Kette
hin- und herdrehen bis das Getriebe
eingerastet ist -
Rotate the chain wheel back and forth by
pulling the chain until the gear has engaged -
Faire tourner la roue dentée, jusqu'à ce que le
mécanisme s'engage
462CSA9560
462CSA9560
πρότυπο EN 1496:2017 - κλάσης B
(Ενέργεια 2)
21
(Ενέργεια 1)
Οδηγίες χειρισμού, σύστημα
διάσωσης με παλινδρόμηση
ΕΛΛΗΝΙΚΑ
Απαραίτητα στάδια εργασίας:
1. Ανοίξτε το σφραγισμένο παλάγκο με
αλυσίδα.
2. Το μπουλόνι κουμπώματος (
εφοδιασμένο με καλώδιο ρυμούλκησης. Η
διεύθυνση ρυμούλκησης (
τα κάτω.
3. Τραβήξτε το μπουλόνι κουμπώματος (
) προς τα έξω, τότε ακούγεται ότι ο
21
αλυσοτροχός μεταπηδά προς τα πλάγια με
τη δύναμη του ελατηρίου (ενέργεια 1).
4. Περιστρέψτε τον αλυσοτροχό (
) τραβώντας την αλυσίδα εδώ κι εκεί
(ενέργεια 2), μέχρι να κουμπώσει
το κιβώτιο ταχυτήτων. Αφήστε το
καλώδιο ρυμούλκησης του μπουλονιού
κουμπώματος, τότε θα επανέλθει πίσω στην
αρχική του θέση
( ).
20
5. Η "λειτουργία διάσωσης" στη συσκευή HRA
έχει αποκατασταθεί.
6. Το θύμα του ατυχήματος μπορεί τώρα να
τραβηχτεί επάνω, ή να αφεθεί κάτω. Κατά
το κατέβασμα επιτρέπονται έως 2 m, ενώ το
ανέβασμα μπορεί να γίνει σε όλο το μήκος
του σκοινιού.
7. Πριν από το κατέβασμα, το άτομο που
έχει υποστεί ατύχημα πρέπει πρώτα
να ανυψωθεί ελαφρώς (1 περιστροφή
αλυσοτροχού βαρούλκου), ώστε τα
ελάσματα της καστάνιας του μηχανισμού
συγκράτησης να εξέλθουν από την
οδόντωση και να απελευθερώσουν το
τύμπανο του συρματόσχοινου.
Οδηγία: Αφού γίνει η χρήση του συστήματος
διάσωσης με παλινδρόμηση, η συσκευή HRA θα
πρέπει να ελεγχθεί εξονυχιστικά από έναν ειδικό
ο οποίος να έχει λάβει σχετική εκπαίδευση από
τον κατασκευαστή.
71
) είναι
22
) ορίζεται προς
21
19
