10.2.2.3 Montage und Inbetriebnahme der GPS-Antenne

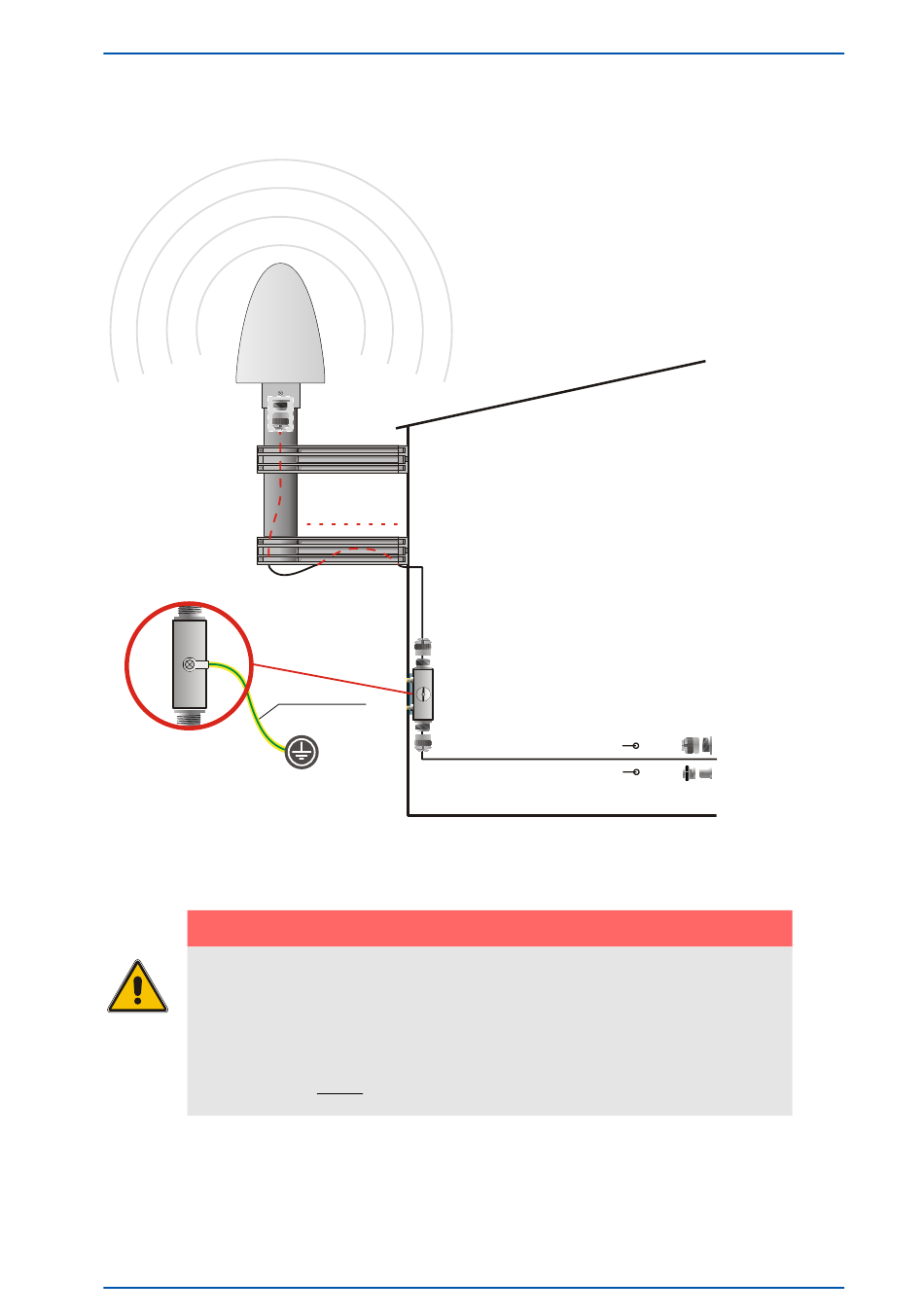

Die ordnungsgemäße Installation der GPS-Antenne / Konverter-Einheit ist in der folgenden Abbildung dargestellt:
GPS Antenne
Erdleitung zur PE-Schiene
(Protective Earth)
Kabel ca. 1,5 mm Ø
am Überspannungsschutz befestigt
Abbildung: GPS-Antenne montiert auf einem Halterohr mit freiem Blick zum Himmel. Der optionale Überspan-
nungsschutz schützt den Empfänger vor Hochspannungsspitzen durch das Antennenkabel
Gefahr!
Antennenmontage ohne wirksame Absturzsicherung
Lebensgefahr durch Absturz!
• Achten Sie bei der Antennenmontage auf wirksamen Arbeitsschutz!
• Arbeiten Sie niemals ohne wirksame Absturzsicherung!
microSync
N-Norm Buchse
N-Norm Stecker
Kabeldurchführung
N-Norm Stecker
N-Norm Buchse
so kurz wie möglich
N-Norm Buchse
N-Norm Stecker
Datum: 11. August 2022
freie Sicht zum Himmel!
Meinberg GPS
N-Norm Stecker Buchse
oder BNC Stecker Buchse
