2.17 C4 Cart – Arztelement installieren
2.
930 mm
5x26 mm
800 mm
B

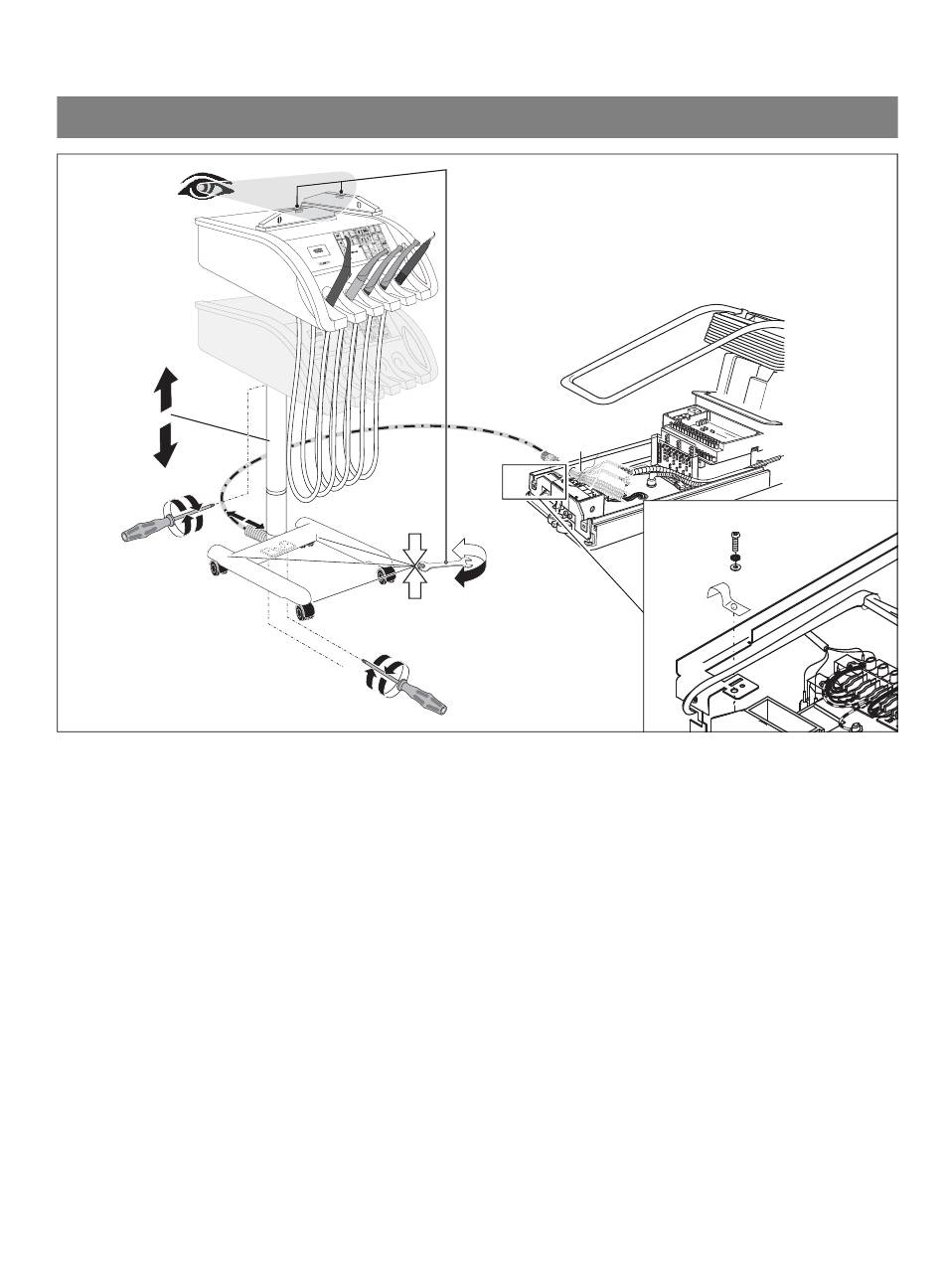

1. Kunststoffmutter A vom Schlauchsatz abschrauben.
Alle Schläuche und Leitungen durch die Bohrung des
Sockelprofils ziehen.
Kunststoffmutter A aufschieben und Schlauch am
Sockelprofil festschrauben.
2. Das Arztelement ist in 5 Stufen zu je 26mm (=130mm)
höhenverstellbar.
Es wird in tiefster Stellung geliefert.
Höhe nach Kundenwunsch einstellen:
– Schlauchfixierung C lösen.
– Schraube B herausnehmen und Arztelement in die
gewünschte Höhe nach oben ziehen. Dabei
gleichzeitig den Schlauchsatz mit Hüllschlauch in
das Rohr nach oben führen.
– Schraube B wieder anziehen.
– Schlauchfixierung C wieder anziehen.
3. Die ummantelten elektrischen Leitungen des
Schlauchsatzes mit Kabelschelle am Blechwinkel
befestigen.
59 02 973 D 3382
D 3382.031.01.18.01
1.
C
A
3.
