2 Montage

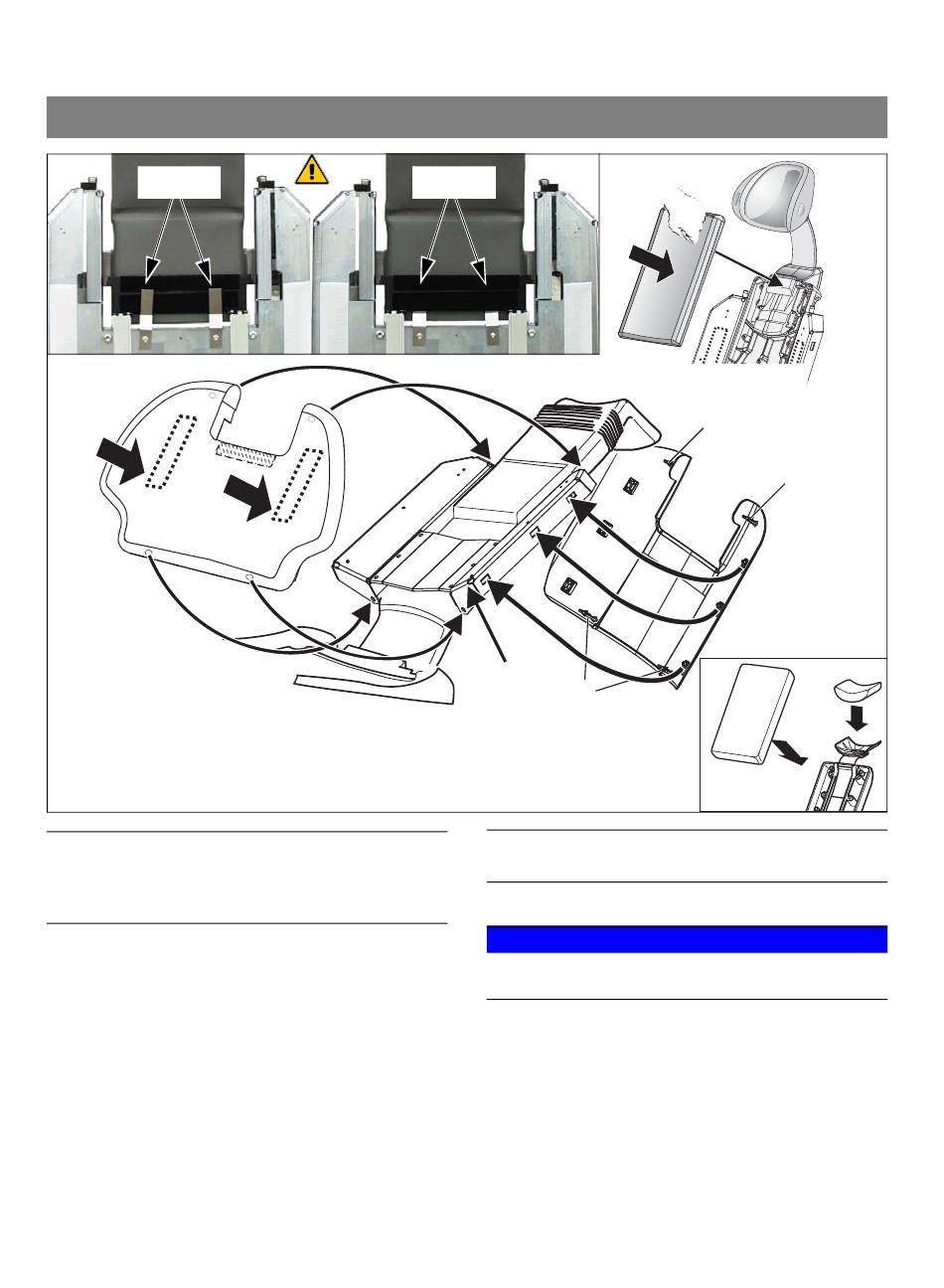

2.25 Endmontage der schmalen Rückenlehne
richtig
4.
7.
6.
WICHTIG
Falls die Gerätevariante „breite Rückenlehne" vorliegt,
können Sie diesen Abschnitt überspringen und auf Seite
fortfahren.
1. MultiMotion Kopstütze (Option):
Kopfstützenpolster auf die Druckknöpfe setzen und
andrücken.
2. Nur für Gelenkkopfstütze und flache Kopfstütze:
Kopfstützenpolster auf die Druckknöpfe setzen und
andrücken.
3. Rückenlehnenverkleidung ansetzen und einrasten.
Die Fixierungslaschen A müssen dabei außerhalb des
Rückenlehnenträgers in die Stehbolzen (mit
Torxschrauben) einrasten.
4. Transportsicherungen am Rückenlehnenpolster
entfernen.
50
5.
C
falsch
8.
D
B
A
WICHTIG
Details entnehmen Sie bitte dem Hinweiszettel am Polster.
5. Polster über die beiden oberen Stehbolzen einhängen.
ACHTUNG
Beschädigung der Polster! Polster beim Einhängen nicht
an den Kanten B anstoßen!
6. Polsterträger im unteren Einhängebereich nach unten
ziehen und über die unteren Stehbolzen einhängen.
7. Klebestreifen des Klettbandes durch Drücken auf das
Rückenlehnenpolster aufkleben.
8. Bei elektrischer Kopfstütze:
Klettband im Bereich C gleichmäßig auf die
Gegenklappe D drücken.
Sirona Dental Systems GmbH
1.
A
A
3.
2.
