2 Montage
A11..13
X1..3,
X31..33
7.
Linkshänderausführung
8.
A12
A11
A0
A13
A

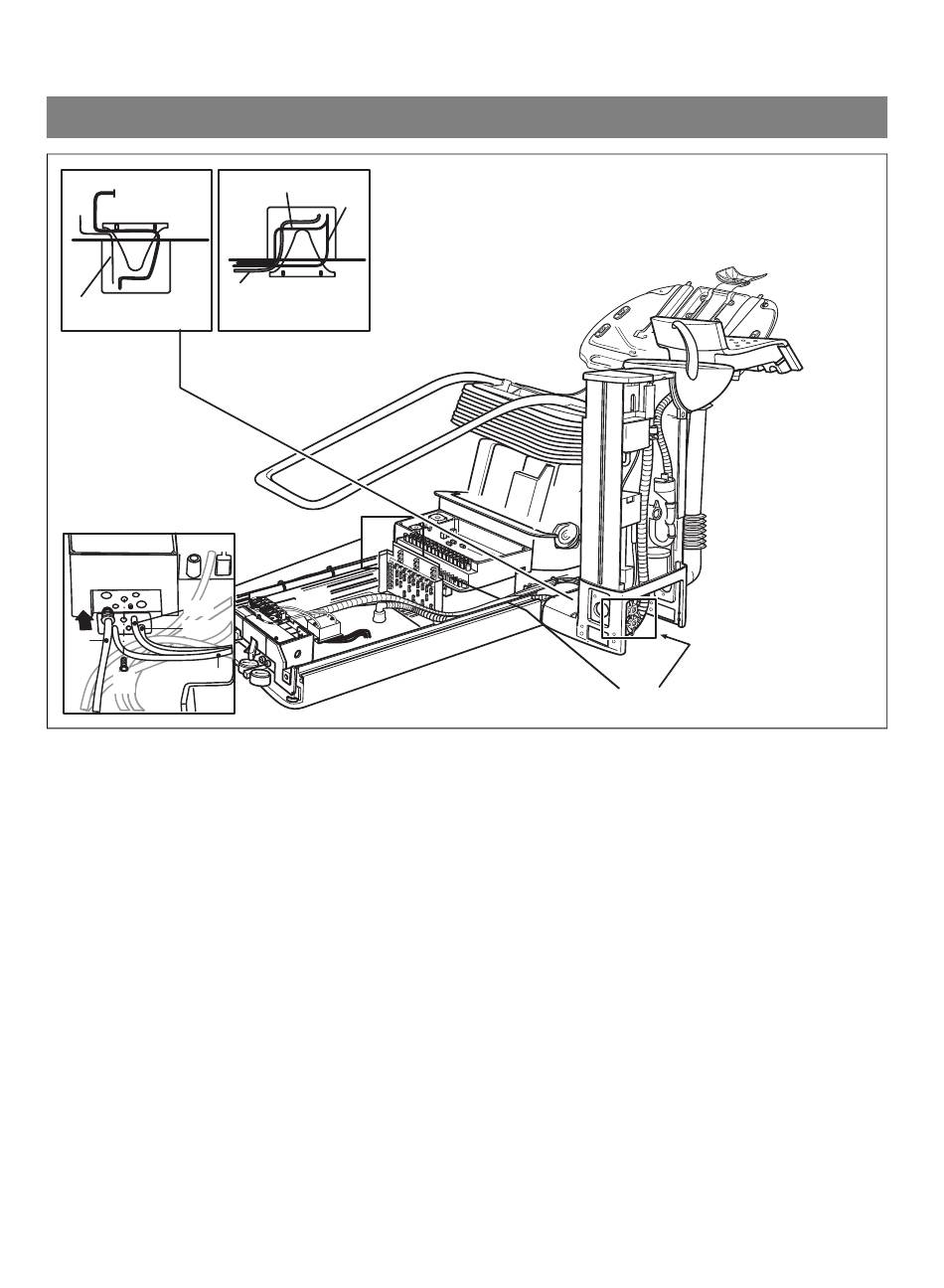

7. Luftschläuche A11, A12 und A13 zusammen mit
vormontierter Nippelhalterplatte durch die rechte
Öffnung im Fuß der Wassereinheit führen und hinter
der Sicherungsplatte verlegen.
Bei Linkshänderausführung:
Leitung X31 durch den Fuß der Wassereinheit
zusammen mit den Schläuchen verlegen.
8. Luftschlauch A0 vom Magnetventilblock abziehen.
Nippelhalterplatte mit den Luftschläuchen A11, A12
und A13 zusammen mit dem Luftschlauch A0 auf den
Magnetventilblock stecken und mit Schraube
festschrauben.
40
X1..3,
X31
X32,33
A11..13
