Stuhl Am Boden Verankern - Sirona C4+ Installationsanleitung

2 Montage

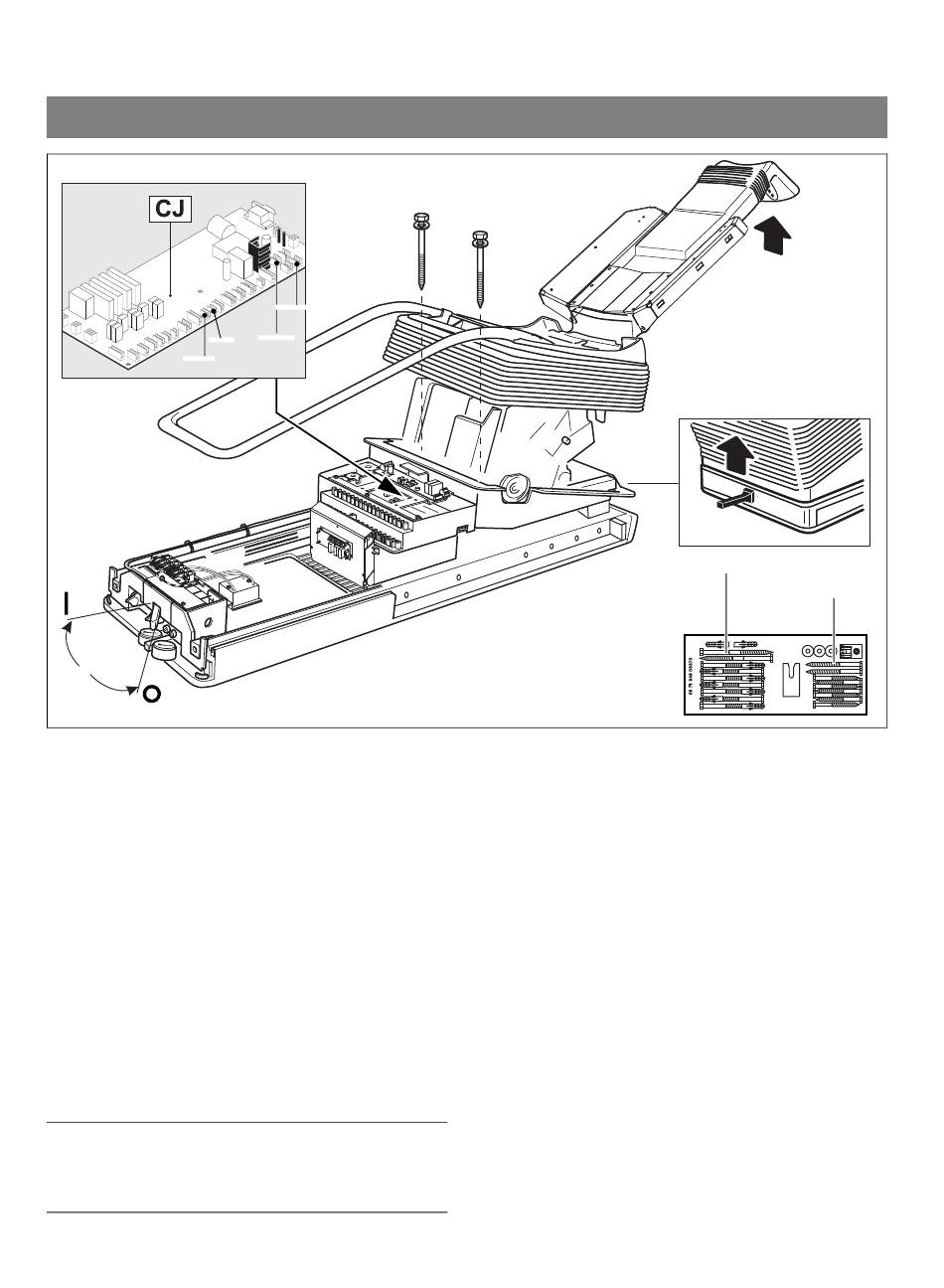

2.8 Stuhl am Boden verankern

X8
X90
1.
4.
Befestigungspunkte C und H
1. Hauptschalter einschalten.
2. Stuhl nach oben fahren:
– mit dem Kreuzfußschalter oder
– dem unteren Schalter der Kopfstütze.
Falls beides nicht vorhanden ist:
– Wassereinheit neben dem Stuhl positionieren.
– Stecker X33 (von der Wassereinheit) auf Platine CJ
aufstecken.
– Arztelement provisorisch aufstecken.
Danach kann über das Paneel des Arztelements der
Stuhl verfahren werden.
Nach dem Verfahren des Stuhles alle provisorisch
montierten Komponenten wieder demontieren.
WICHTIG
Sollte sich der Stuhl nicht nach oben verfahren lassen,
überprüfen Sie, ob auf der Anschlusskastenplatine CJ die
Kurzschlussstecker X8 und X90 gesteckt sind.
20
C
2.
3.
X33
X32
H
3. Stuhl mit zwei Holzschrauben und Scheiben am Boden
festschrauben:
– Bei Betonböden:
Holzschrauben 10x200 verwenden
– Bei Holzfußböden:
Holzschrauben 10x110 verwenden
4. Hauptschalter ausschalten.
Sirona Dental Systems GmbH
2.
2.
10x200 (2 Stk.)
10x110 (2 Stk.)
59 02 973 D 3382
D 3382.031.01.18.01
